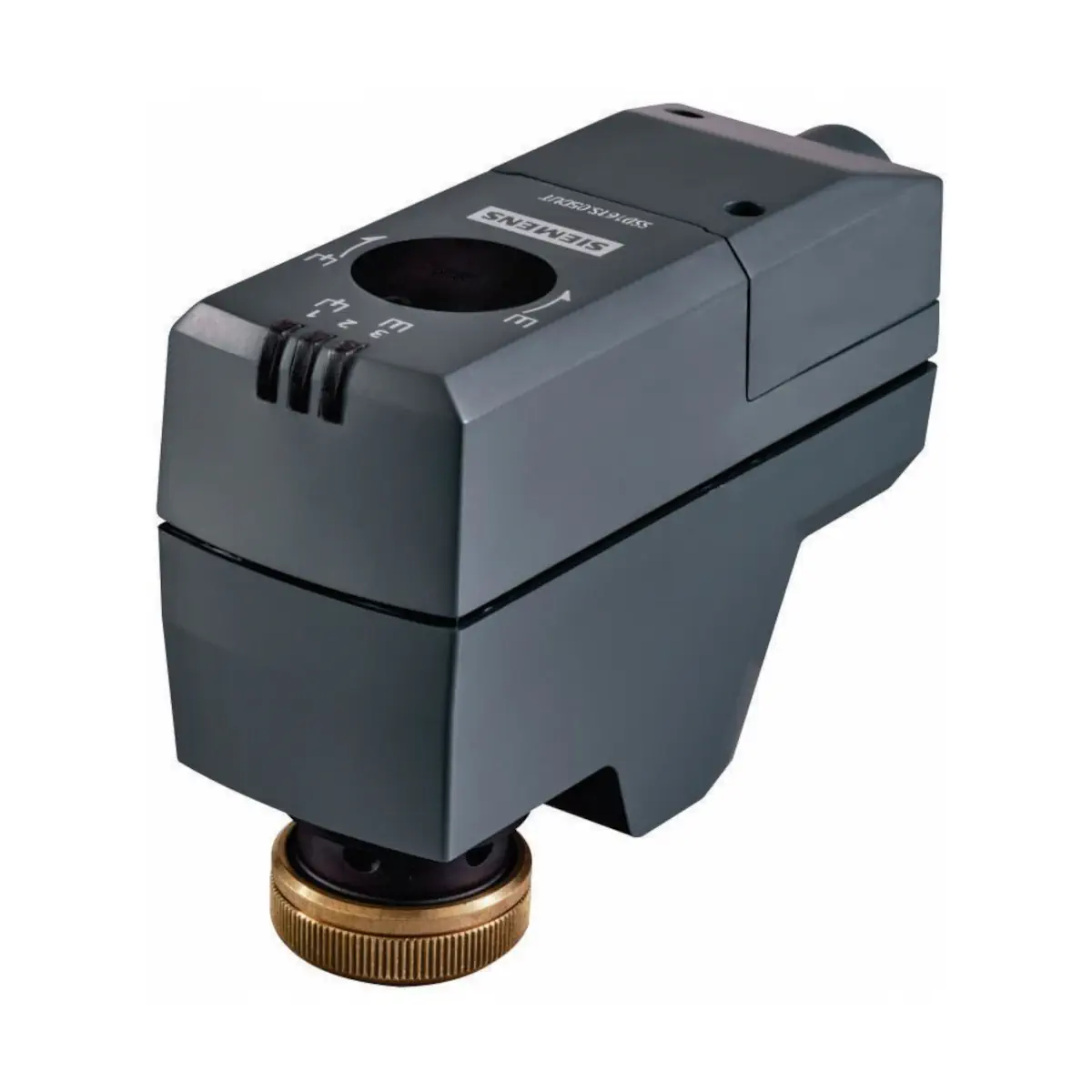

SSD131.29UT Siłownik elektromechaniczny, skok 6,5 [mm], 300 [N], 3-stawny, 24 [V] AC, sprężyna powrotna

SSD131.29UT to kompaktowy siłownik elektromotoryczny z funkcją bezpieczeństwa fail-safe o sile nominalnej 300 N, zasilany z AC 24 V i sterowany sygnałem 3-stawnym (pływającym). Zaprojektowany jest do współpracy z zaworami regulacyjnymi PICV serii VPP46.. i VPI46.. (oraz wybranymi VPI45.., VQP46.. i VQI46..) w instalacjach ogrzewania, wentylacji i klimatyzacji. Wersja UT dostarczana jest bez przewodu – obudowa wyposażona jest w wewnętrzną listwę zaciskową (5-pinową) oraz zintegrowany adapter dławika kablowego M16×1,5, co umożliwia podłączenie przewodu instalacyjnego o wymaganym typie i długości.

Najważniejsze cechy

• Producent: Siemens
• Model: SSD131.29UT
• Typ: siłownik elektromotoryczny do zaworów regulacyjnych PICV (pressure independent control valves)
• Zastosowanie: regulacja przepływu wody gorącej i chłodniczej w instalacjach HVAC
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz
• Sygnał sterujący: 3-stawny (pływający – sygnały OTWÓRZ / ZAMKNIJ)
• Funkcja bezpieczeństwa: fail-safe z konfigurowalnym kierunkiem (fail-up / fail-down) realizowana z wykorzystaniem wbudowanego kondensatora
• Siła nominalna: 300 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm (ok. 88 s dla skoku 5,5 mm)
• Automatyczna identyfikacja skoku zaworu (samokalibracja po podaniu zasilania)
• Wyłączenie zależne od obciążenia – zabezpieczenie przed przeciążeniem i w położeniach krańcowych
• Sygnalizacja LED: wskazanie ruchu, położenia, kalibracji, trybu ręcznego i stanu fail-safe
• Ręczne przestawianie: klucz imbusowy 3 mm + przycisk trybu ręcznego
• Montaż na zaworze: mosiężna nakrętka sprzęgająca M30×1,5, dokręcana ręcznie – bez użycia narzędzi
• Orientacja montażu: 270°, z prowadzeniem przewodu w dół (montaż „do góry nogami” niedozwolony)
• Stopień ochrony obudowy: NEMA 2 / IP20
• Kolor obudowy: Ti-Gray (pokrywa i podstawa), mosiężna nakrętka sprzęgająca
• Możliwość pracy równoległej: do 24 siłowników pływających (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 293 g

Zastosowanie

Siłownik SSD131.29UT stosowany jest do regulacji po stronie instalacji w systemach HVAC, w połączeniu z zaworami Pressure Independent Control Valves, zapewniającymi stabilny przepływ niezależnie od zmian ciśnienia w instalacji. Przeznaczony jest do współpracy z zaworami:

• VPP46.. – zawory PICV DN10…32, PN25
• VPI46.. – zawory PICV DN10…32, PN25
• VPI45.. – zawory PICV DN10…32, PN25 (wycofywane z oferty)
• VQP46.., VQI46.. – zawory PICV DN10…25, PN25

Siłownik może również współpracować z zaworami innych producentów, pod warunkiem spełnienia wymagań:

• gwint sprzęgający zaworu M30×1,5,
• nominalna siła przełączenia zaworu ≤ 300 N,
• wymiar otwarty gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm.

Funkcje i działanie

Sterowanie 3-stawne (pływające)

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór normalnie otwarty (NO) zamyka się, zawór normalnie zamknięty (NC) otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie (funkcja fail-in-place w normalnej pracy).

Funkcja bezpieczeństwa fail-safe

• Wewnętrzny kondensator magazynuje energię potrzebną do przestawienia siłownika do pozycji bezpiecznej.
• Po pierwszym podaniu zasilania lub po powrocie z zaniku napięcia kondensator jest ładowany (do ok. 180 s), w tym czasie siłownik nie reaguje na sygnał sterujący.
• Przy zaniku zasilania dłuższym niż ok. 5 s siłownik w czasie do 60 s ustawia trzpień zaworu w położeniu fail-up (całkowicie wsunięty) lub fail-down (całkowicie wysunięty) – w zależności od ustawienia przełącznika DIP.
• Po powrocie napięcia i zakończeniu procesu ładowania siłownik wznawia normalną pracę zgodnie z sygnałem sterującym.

Samokalibracja

• Po podaniu zasilania siłownik wykonuje samokalibrację – przejście od położenia całkowicie wsuniętego do całkowicie wysuniętego, a następnie do pozycji wynikającej z sygnału sterującego.
• Poprawna kalibracja jest możliwa przy skoku zaworu > 1,2 mm; przy mniejszym skoku występuje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik powtarza procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór zostaje zamknięty (stan sygnalizowany LED).

Sygnalizacja LED

W siłowniku SSD131.29UT diody LED sygnalizują ruch, położenie oraz stany specjalne:

• Ruch trzpienia (wysuwanie): sekwencyjne miganie zielone: LED3 → LED2 → LED1 (500 ms).
• Ruch trzpienia (wsuwanie): sekwencyjne miganie zielone: LED1 → LED2 → LED3 (500 ms).
• Pozycja stała:
  • H0–H40% skoku – świeci ciągle LED3 (zielona),
  • H40–H60% skoku – świeci ciągle LED2 (zielona),
  • H60–H100% skoku – świeci ciągle LED1 (zielona).
• Tryb fail-safe: LED2 miga na czerwono (500 ms włączona / 500 ms wyłączona).
• Kalibracja: LED2 miga szybko na zielono (100 ms / 100 ms).
• Błąd: LED2 świeci ciągle na czerwono.
• Tryb ręczny: LED2 miga naprzemiennie na zielono i czerwono (po 500 ms).
• Ładowanie kondensatora fail-safe: LED2 świeci na pomarańczowo (zielony + czerwony jednocześnie).

Ręczna obsługa

• Po otwarciu pokrywy (ochrona IP20 / NEMA 2 nie obowiązuje przy otwartej pokrywie) możliwe jest ręczne przestawienie trzpienia.
• Aby wejść w tryb ręczny, należy nacisnąć i przytrzymać przycisk (a) przez min. 3 s – siłownik ignoruje sygnał sterujący.
• Po wejściu w tryb ręczny trzpień można przestawiać kluczem imbusowym 3 mm (b):
  • obrót zgodnie z ruchem wskazówek zegara – trzpień przesuwa się w dół,
  • obrót przeciwnie do ruchu wskazówek zegara – trzpień przesuwa się w górę.
• Aby zakończyć tryb ręczny, należy ponownie nacisnąć i przytrzymać przycisk (a) przez min. 3 s – siłownik wykonuje samokalibrację i powraca do pracy automatycznej.
• Po zakończeniu czynności należy zamknąć pokrywę, aby przywrócić wymagany stopień ochrony.

Podłączenie elektryczne i okablowanie

• Wersja UT: siłownik bez przewodu – obudowa z wewnętrzną listwą zaciskową (5-pinową) i zintegrowanym adapterem dławika M16×1,5 do wprowadzenia przewodu instalacyjnego.
• Zaciski (SSD131.29UT): G – potencjał systemowy AC 24 V, G0 – przewód neutralny, Y1 – sygnał OTWÓRZ, Y2 – sygnał ZAMKNIJ.
• Dopuszczalna długość przewodu: < 20 m.
• Przekrój żył przewodu: 0,5…1,5 mm², maks. średnica zewnętrzna przewodu < 5,5 mm.
• Dławik kablowy: należy zastosować odpowiedni dławik M16×1,5 (nie wchodzi w zakres dostawy).
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik lub wyłącznik nadprądowy 2 A (charakterystyka szybka).

Dane techniczne

• Zasilanie: AC 24 V ±20%, 50/60 Hz
• Pobór mocy w ruchu: ok. 3 VA
• Pobór mocy w trakcie ładowania kondensatora fail-safe (szczytowy): ok. 6 VA
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Temperatura medium w zaworze: 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: NEMA 2 / IP20
• Klasa ochronności (EN 60730): III
• Stopień zanieczyszczenia: 2
• Materiał obudowy: PC + ABS (pokrywa / podstawa w kolorze Ti-Gray)
• Nakrętka sprzęgająca: mosiądz, gwint M30×1,5
• Masa: ok. 293 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą mosiężnej nakrętki M30×1,5, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Siłownik nie może być montowany „do góry nogami”; przy montażu poziomym przewód musi być prowadzony w dół, aby utrzymać wymagany stopień ochrony.
• Należy unikać bocznego nacisku oraz naprężeń od przewodu na korpus siłownika.
• Podczas montażu, podłączania i serwisowania wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSD131.29UT to zaawansowany siłownik elektromotoryczny 300 N zasilany z AC 24 V, wyposażony w funkcję bezpieczeństwa fail-safe i sterowanie 3-stawne, przeznaczony do współpracy z zaworami PICV serii VPP46.., VPI46.., VPI45.., VQP46.. i VQI46... Automatyczna kalibracja skoku, rozbudowana sygnalizacja LED, możliwość pracy ręcznej oraz elastyczne podłączenie przewodu poprzez listwę zaciskową i adapter M16×1,5 sprawiają, że jest to niezawodne, precyzyjne i wygodne w montażu rozwiązanie do nowoczesnych instalacji grzewczych i chłodniczych.
