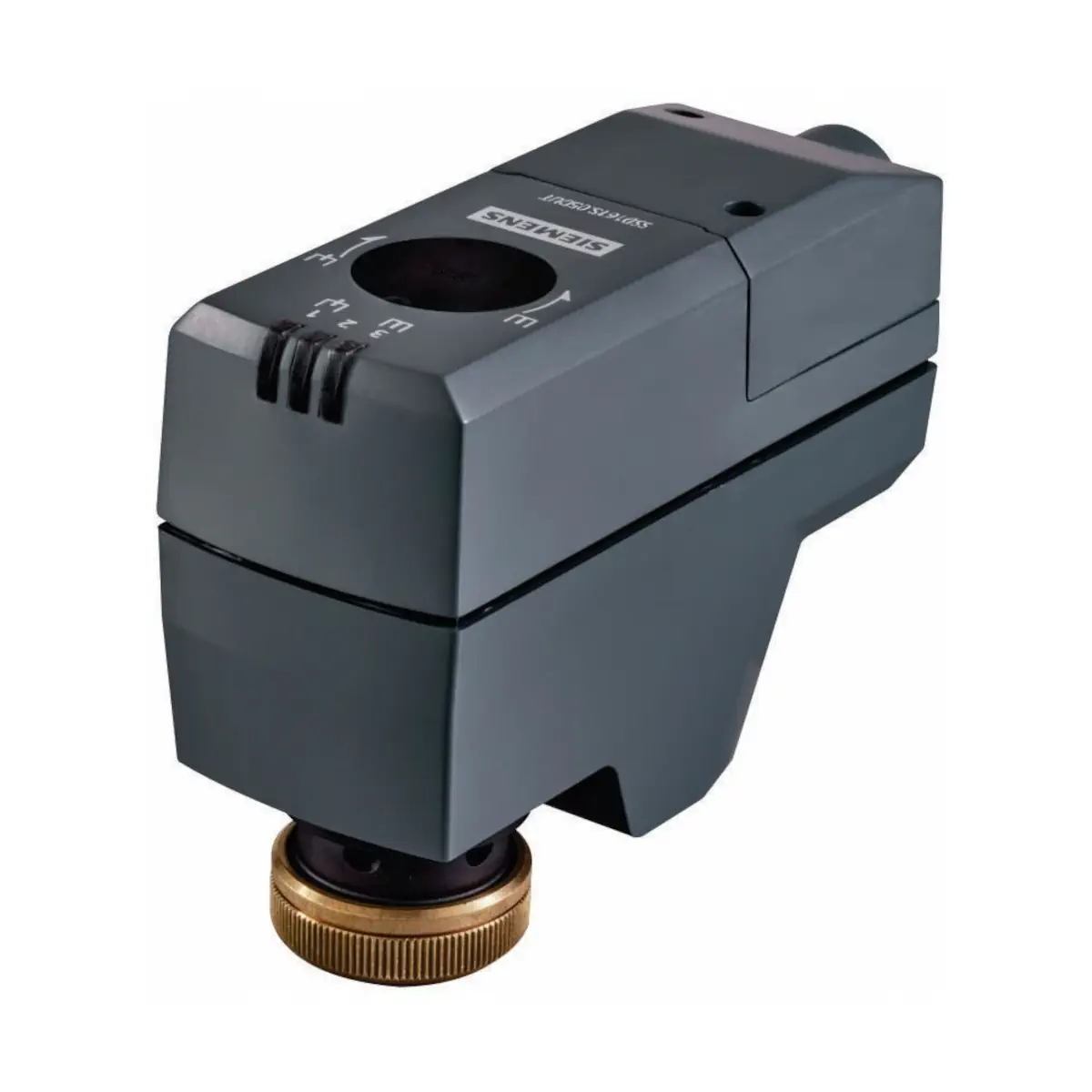

SSD161S.25DUT Siłownik elektromechaniczny, skok 6,5 [mm], 300 [N], 0..10 [V], 24 [V] AC/DC, sprężyna powrotna

SSD161S.25DUT to kompaktowy, modulacyjny siłownik elektromotoryczny z funkcją bezpieczeństwa fail-safe o sile nominalnej 300 N, zasilany z AC/DC 24 V i sterowany sygnałem pozycjonującym DC 0…10 V. Przeznaczony jest do współpracy z zaworami regulacyjnymi PICV serii VPP46.. i VPI46.. (oraz wybranymi VPI45.., VQP46.., VQI46..) w instalacjach ogrzewania, wentylacji i klimatyzacji. Wersja DUT dostarczana jest bez przewodu – obudowa posiada 5-pinową listwę zaciskową oraz zintegrowany adapter dławika kablowego M16×1,5, co umożliwia podłączenie przewodu instalacyjnego o wymaganym typie i długości.

Najważniejsze cechy

• Producent: Siemens
• Model: SSD161S.25DUT
• Typ: modulacyjny siłownik elektromotoryczny do zaworów regulacyjnych PICV
• Zastosowanie: regulacja przepływu wody gorącej i chłodniczej w instalacjach HVAC
• Napięcie zasilania: AC 24 V (±15%) lub DC 24 V (±20%), 50/60 Hz
• Sygnał sterujący: DC 0…10 V (wejście o wysokiej impedancji, 100 kΩ)
• Sygnał sprzężenia zwrotnego: DC 0…10 V (maks. 1 mA), proporcjonalny do skoku trzpienia
• Funkcja bezpieczeństwa: elektryczne fail-safe z konfigurowalnym kierunkiem (fail-up / fail-down) realizowane przez wbudowany kondensator
• Siła nominalna: 300 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 5 s/mm (ok. 27,5 s dla skoku 5,5 mm)
• Charakterystyka regulacji: liniowa lub równoprocentowa (equal percentage) – wybierana przełącznikiem DIP
• Kierunek działania: bezpośredni / odwrotny – konfigurowany przełącznikiem DIP (fabrycznie: odwrotny)
• Automatyczna identyfikacja skoku zaworu (samokalibracja po podaniu zasilania)
• Wyłączenie zależne od obciążenia – ochrona w położeniach krańcowych i przy przeciążeniu
• Sygnalizacja LED: wskazanie ruchu, położenia, kalibracji, trybu ręcznego i stanu fail-safe
• Ręczne przestawianie: przycisk trybu ręcznego + klucz imbusowy 3 mm
• Montaż na zaworze: mosiężna nakrętka sprzęgająca M30×1,5, dokręcana ręcznie – bez użycia narzędzi
• Orientacja montażu: 270°, z prowadzeniem przewodu w dół (montaż „do góry nogami” niedozwolony)
• Stopień ochrony obudowy: NEMA 2 / IP20
• Kolor obudowy: Ti-Gray (pokrywa i podstawa), mosiężna nakrętka sprzęgająca
• Praca równoległa: do 10 siłowników modulacyjnych (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 294 g

Zastosowanie

Siłownik SSD161S.25DUT przeznaczony jest do precyzyjnej wodnej regulacji po stronie instalacji w systemach HVAC, szczególnie w układach z zaworami PICV zapewniającymi niezależną od ciśnienia regulację przepływu. Współpracuje z zaworami:

• VPP46.. – zawory PICV DN10…32, PN25
• VPI46.. – zawory PICV DN10…32, PN25
• VPI45.. – zawory PICV DN10…32, PN25 (produkty wycofywane)
• VQP46.., VQI46.. – zawory PICV DN10…25, PN25

Może być również stosowany z zaworami innych producentów, pod warunkiem spełnienia wymagań mechanicznych:

• gwint przyłączeniowy zaworu M30×1,5,
• nominalna siła przełączenia zaworu ≤ 300 N,
• wymiar otwartego gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm.

Funkcje i działanie

Sterowanie modulacyjne DC 0…10 V

• Siłownik pozycjonuje trzpień proporcjonalnie do sygnału sterującego DC 0…10 V podanego na zacisk Y.
• Przy 0 V trzpień jest całkowicie wsunięty lub wysunięty (zawór odpowiednio otwarty lub zamknięty) – zależnie od ustawionego kierunku działania (direct/reverse) oraz typu zaworu (NO/NC).
• Przy 10 V trzpień znajduje się w położeniu przeciwnym (zawór w pełni otwarty lub zamknięty).
• Charakterystyka przepływu może być ustawiona jako liniowa lub równoprocentowa (equal percentage) przełącznikiem DIP.

Funkcja bezpieczeństwa fail-safe

• Wbudowany kondensator gromadzi energię wymaganą do przestawienia siłownika do pozycji bezpiecznej.
• Po pierwszym podłączeniu zasilania lub po powrocie z zaniku napięcia kondensator jest ładowany (do ok. 180 s); w tym czasie siłownik nie reaguje na sygnał sterujący.
• Przy zaniku zasilania dłuższym niż ok. 5 s siłownik w ciągu maks. 60 s ustawia trzpień w położeniu fail-up (całkowicie wsuniętym) lub fail-down (całkowicie wysuniętym) – zgodnie z konfiguracją przełącznika DIP (fabrycznie: fail-down).
• Po powrocie napięcia i naładowaniu kondensatora siłownik wznawia normalną pracę w trybie modulacyjnym.

Sprzężenie zwrotne pozycji

• Na zacisku U dostępny jest sygnał sprzężenia zwrotnego DC 0…10 V, proporcjonalny do aktualnego, skalibrowanego skoku zaworu.
• Sygnał można wykorzystać w systemach BMS lub regulatorach do monitorowania położenia zaworu.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik inicjuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja wynikająca z sygnału sterującego).
• Poprawna kalibracja jest możliwa przy skoku zaworu > 1,2 mm; mniejszy skok powoduje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik powtarza procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór zostaje zamknięty (stan sygnalizowany LED).
• Wyłączenie zależne od obciążenia zabezpiecza siłownik i zawór przed przeciążeniem w położeniach krańcowych oraz przy zablokowaniu mechanizmu.

Sygnalizacja LED

Diody LED w siłowniku SSD161S.25DUT sygnalizują ruch trzpienia, położenie oraz stany specjalne:

• Ruch trzpienia – wsuwanie: sekwencyjne miganie zielone LED1 → LED2 → LED3 (500 ms).
• Ruch trzpienia – wysuwanie: sekwencyjne miganie zielone LED3 → LED2 → LED1 (500 ms).
• Pozycja stała:
  • H0–H40% skoku – świeci ciągle LED3 (zielona),
  • H40–H60% skoku – świeci ciągle LED2 (zielona),
  • H60–H100% skoku – świeci ciągle LED1 (zielona).
• Kalibracja: szybkie miganie LED2 na zielono (100 ms).
• Tryb ręczny: naprzemienne miganie zielono/czerwone LED2 (po 500 ms).
• Tryb fail-safe: miganie czerwone LED2 (500 ms włączona / 500 ms wyłączona).
• Błąd: ciągłe świecenie czerwone LED2.
• Ładowanie kondensatora fail-safe: ciągłe świecenie LED2 na pomarańczowo (jednocześnie zielony i czerwony).

Ręczna obsługa

• Po otwarciu pokrywy (stopień ochrony IP nie obowiązuje przy otwartej pokrywie) można ręcznie przestawić trzpień siłownika.
• Aby wejść w tryb ręczny, należy nacisnąć i przytrzymać przycisk (a) przez co najmniej 3 s – siłownik ignoruje wtedy sygnał sterujący.
• Regulacja położenia odbywa się kluczem imbusowym 3 mm (b):
  • obrót zgodnie z ruchem wskazówek zegara – trzpień przesuwa się w dół,
  • obrót przeciwnie do ruchu wskazówek zegara – trzpień przesuwa się w górę.
• Wyjście z trybu ręcznego następuje po ponownym przytrzymaniu przycisku (a) przez min. 3 s – siłownik wykonuje samokalibrację i wraca do pracy automatycznej.

Podłączenie elektryczne i okablowanie

• Wersja DUT: siłownik dostarczany bez przewodu – wyposażony w 5-pinową listwę zaciskową oraz zintegrowany adapter M16×1,5 do wprowadzenia przewodu instalacyjnego.
• Zaciski (SSD161S.25DUT): G – potencjał systemowy (AC/DC 24 V), G0 – przewód neutralny, Y – sygnał sterujący DC 0…10 V, U – sygnał sprzężenia zwrotnego DC 0…10 V, M – punkt odniesienia pomiaru.
• Dopuszczalna długość przewodów: < 20 m.
• Przekrój żył przewodu: 0,5…1,5 mm², maks. średnica zewnętrzna przewodu < 5,5 mm.
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik lub wyłącznik nadprądowy 2 A (charakterystyka szybka).

Dane techniczne

• Zasilanie: AC 24 V (±15%) lub DC 24 V (±20%), 50/60 Hz
• Pobór mocy w pracy: ok. 3,5 VA (AC) / 1,5 W (DC)
• Pobór mocy w trakcie ładowania kondensatora fail-safe (szczytowy): ok. 8 VA (AC) / 4 W (DC)
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Prędkość ruchu: 5 s/mm (±25%)
• Poziom hałasu: < 30 dB(A)
• Temperatura medium w zaworze: 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: NEMA 2 / IP20
• Klasa ochronności (EN 60730): III
• Stopień zanieczyszczenia: 2
• Materiał obudowy: PC + ABS (pokrywa / podstawa w kolorze Ti-Gray)
• Nakrętka sprzęgająca: mosiądz, gwint M30×1,5
• Masa: ok. 294 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą mosiężnej nakrętki M30×1,5, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Siłownika nie wolno montować „do góry nogami”; przy montażu poziomym przewód musi być prowadzony w dół, aby zachować wymagany stopień ochrony.
• Należy unikać bocznych sił oraz naprężeń od przewodu działających na korpus siłownika.
• Podczas montażu, podłączania i serwisowania wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSD161S.25DUT to zaawansowany, modulacyjny siłownik elektromotoryczny 300 N zasilany z AC/DC 24 V, wyposażony w funkcję bezpieczeństwa fail-safe oraz sterowanie i sprzężenie zwrotne DC 0…10 V, przeznaczony do współpracy z zaworami PICV serii VPP46.., VPI46.., VPI45.., VQP46.. i VQI46... Konfigurowalna charakterystyka przepływu (liniowa / equal percentage), wybierany kierunek działania, automatyczna kalibracja skoku, rozbudowana sygnalizacja LED, tryb ręczny oraz elastyczne podłączenie przewodu poprzez listwę zaciskową i adapter M16×1,5 sprawiają, że jest to precyzyjne, niezawodne i wygodne w montażu rozwiązanie do nowoczesnych instalacji grzewczych i chłodniczych.
