SSF131.09H/00 Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 3-stawny, 24 [V] AC, 16 [s/mm], bez kabla

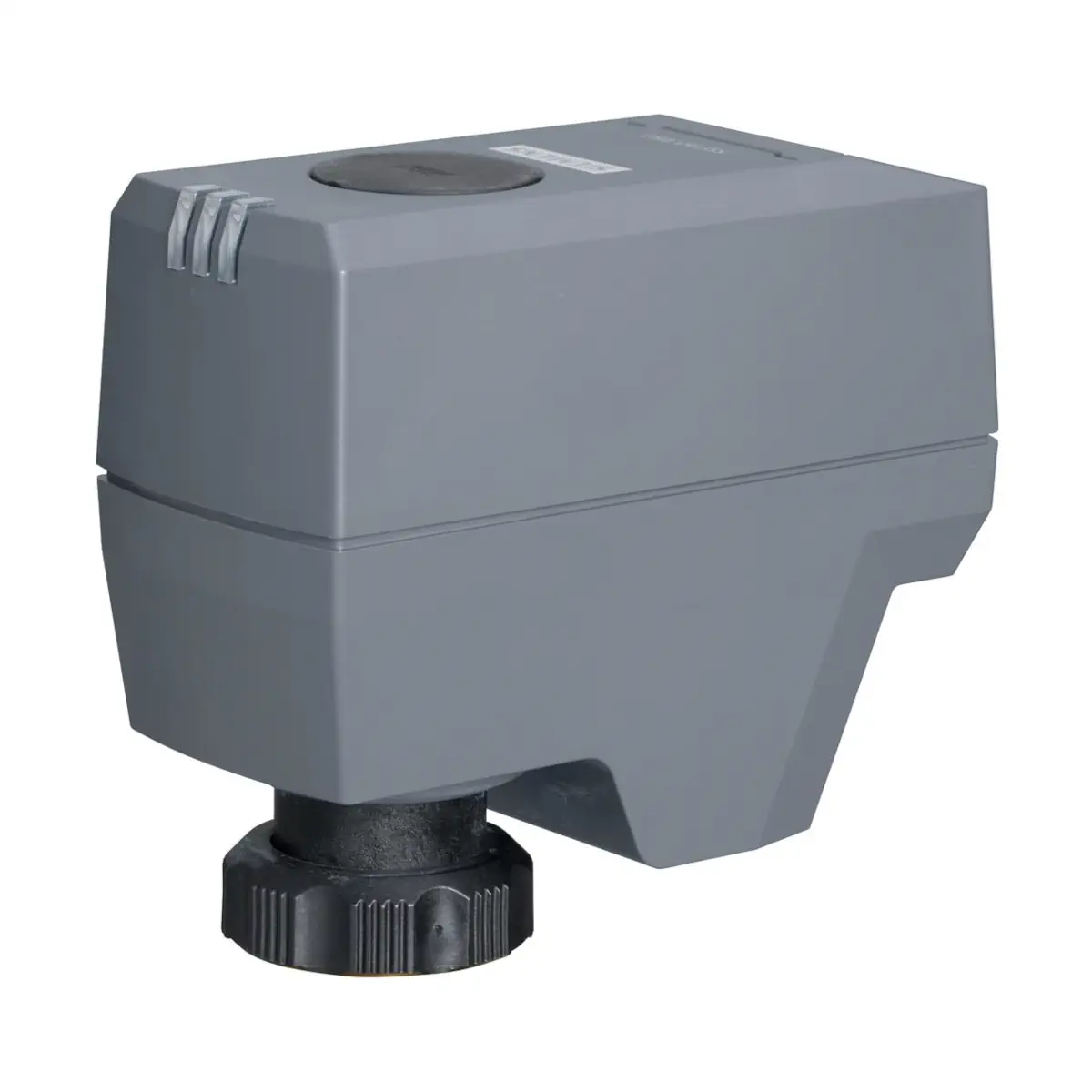

SSF131.09H/00 to kompaktowy siłownik elektromotoryczny o sile nominalnej 200 N, zasilany z AC 24 V i sterowany sygnałem 3-stawnym, przeznaczony do współpracy z zaworami regulacyjnymi VVP47.., VXP47.. i VMP47.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja H/00 dostarczana jest bez przewodu – obudowa posiada pokrywę z gniazdem do bezpośredniego wpięcia zestawów kablowych ASY131.. (PVC lub bezhalogenowych, 1,5 / 3 / 6 m), co pozwala dobrać odpowiednią długość i typ przewodu do konkretnej instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SSF131.09H/00
• Typ: siłownik elektromotoryczny do zaworów regulacyjnych (globe/control)
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC)
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 200 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu przy uruchomieniu (samokalibracja)
• Wyłączenie zależne od obciążenia – zabezpieczenie w położeniach krańcowych i przy przeciążeniu
• Sygnalizacja LED: 3 diody wskazujące położenie trzpienia i ruch siłownika
• Ręczne przestawianie trzpienia kluczem imbusowym 3 mm
• Montaż na zaworze: plastikowa nakrętka sprzęgająca M30×1,5, dokręcana ręcznie – bez użycia narzędzi
• Orientacja montażu: 360°, z prowadzeniem przewodu w dół
• Możliwość pracy równoległej: do 10 siłowników (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 210 g

Zastosowanie

Siłownik SSF131.09H/00 przeznaczony jest do regulacji przepływu wody gorącej i chłodniczej po stronie instalacji w systemach HVAC. Współpracuje z zaworami:

• VVP47.. – zawory 2-drogowe, Kvs 0,25…4,0 m³/h, PN16
• VXP47.. – zawory 3-drogowe, Kvs 0,25…6,3 m³/h, PN16
• VMP47.. – zawory 3-drogowe z obejściem T, Kvs 0,25…2,5 m³/h, PN16
• 2W.., 3W.., 4W.. – zawory serii 2- i 3-drogowych (z adapterem AL100)

Może być również stosowany z zaworami innych producentów (przyłącze M30×1,5), pod warunkiem spełnienia wymagań:

• wymiar otwartego gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 200 N.

Funkcje i działanie

Sterowanie 3-stawne

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór normalnie otwarty (NO) zamyka się, zawór normalnie zamknięty (NC) otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja zadana).
• Poprawna kalibracja możliwa jest przy skoku zaworu > 1,2 mm; przy mniejszym skoku następuje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik ponawia procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór jest zamknięty.
• Wyłączenie zależne od obciążenia chroni napęd i zawór przed przeciążeniem w położeniach krańcowych oraz przy zablokowaniu mechanizmu.

Sygnalizacja LED

W siłownikach serii SSF131.. trzy diody LED informują o położeniu trzpienia:

• LED 1 – świeci ciągle (zielona): trzpień całkowicie wysunięty.
• LED 2 – świeci ciągle (zielona): pozycja pośrednia (trzpień w ruchu).
• LED 3 – świeci ciągle (zielona): trzpień całkowicie wsunięty.

Ręczna obsługa

• Po otwarciu pokrywy można ręcznie przestawić trzpień siłownika kluczem imbusowym 3 mm.
• Obrót zgodnie z ruchem wskazówek zegara przesuwa trzpień w dół, obrót przeciwny – w górę.
• Ustawiona ręcznie pozycja pozostaje zachowana; stopień ochrony IP obowiązuje tylko przy zamkniętej pokrywie.

Podłączenie elektryczne i zestawy kablowe

• Wersja H/00: siłownik dostarczany bez przewodu – obudowa przystosowana do bezpośredniego wpięcia zestawów kablowych ASY131.. (24 V, 3×0,34 mm², PVC lub bezhalogenowych) o długości 1,5 / 3 / 6 m.
• Zaciski (SSF131.09H/00): Y1 – sygnał OTWÓRZ (AC 24 V), Y2 – sygnał ZAMKNIJ (AC 24 V), G – potencjał systemowy AC 24 V.
• Dopuszczalna długość przewodu: do 20 m (przy odpowiedniej wydajności wyjścia regulatora).

Dane techniczne

• Zasilanie: AC 24 V ±20%, 50/60 Hz
• Pobór mocy w ruchu: ok. 1 VA
• Pobór mocy w podtrzymaniu: ok. 0,2 VA
• Siła nominalna: 200 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Temperatura medium w zaworze: 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP54
• Klasa ochronności (EN 60730): III
• Stopień zanieczyszczenia: 2
• Materiał obudowy: tworzywo sztuczne (pokrywa i podstawa w kolorze Ti-Gray)
• Nakrętka sprzęgająca: tworzywo sztuczne, gwint M30×1,5
• Maksymalna długość przewodów sygnałowych: 20 m
• Masa: ok. 210 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą nakrętki M30×1,5, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Możliwa jest dowolna orientacja 360° względem zaworu, z prowadzeniem przewodu w dół; należy unikać bocznego nacisku i naprężeń od przewodu na korpus siłownika.
• Podczas montażu, podłączania i serwisowania wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSF131.09H/00 to kompaktowy siłownik 3-stawny 200 N zasilany z AC 24 V, przeznaczony do zaworów regulacyjnych serii VVP47.., VXP47.. i VMP47.. oraz kompatybilnych zaworów innych producentów z przyłączem M30×1,5. Automatyczna kalibracja skoku, sygnalizacja LED, możliwość ręcznego przestawiania oraz elastyczne podłączenie przewodów poprzez zestawy ASY131.. sprawiają, że jest to nowoczesne, wygodne w montażu i niezawodne rozwiązanie do precyzyjnej regulacji przepływu wody w instalacjach grzewczych i chłodniczych.
