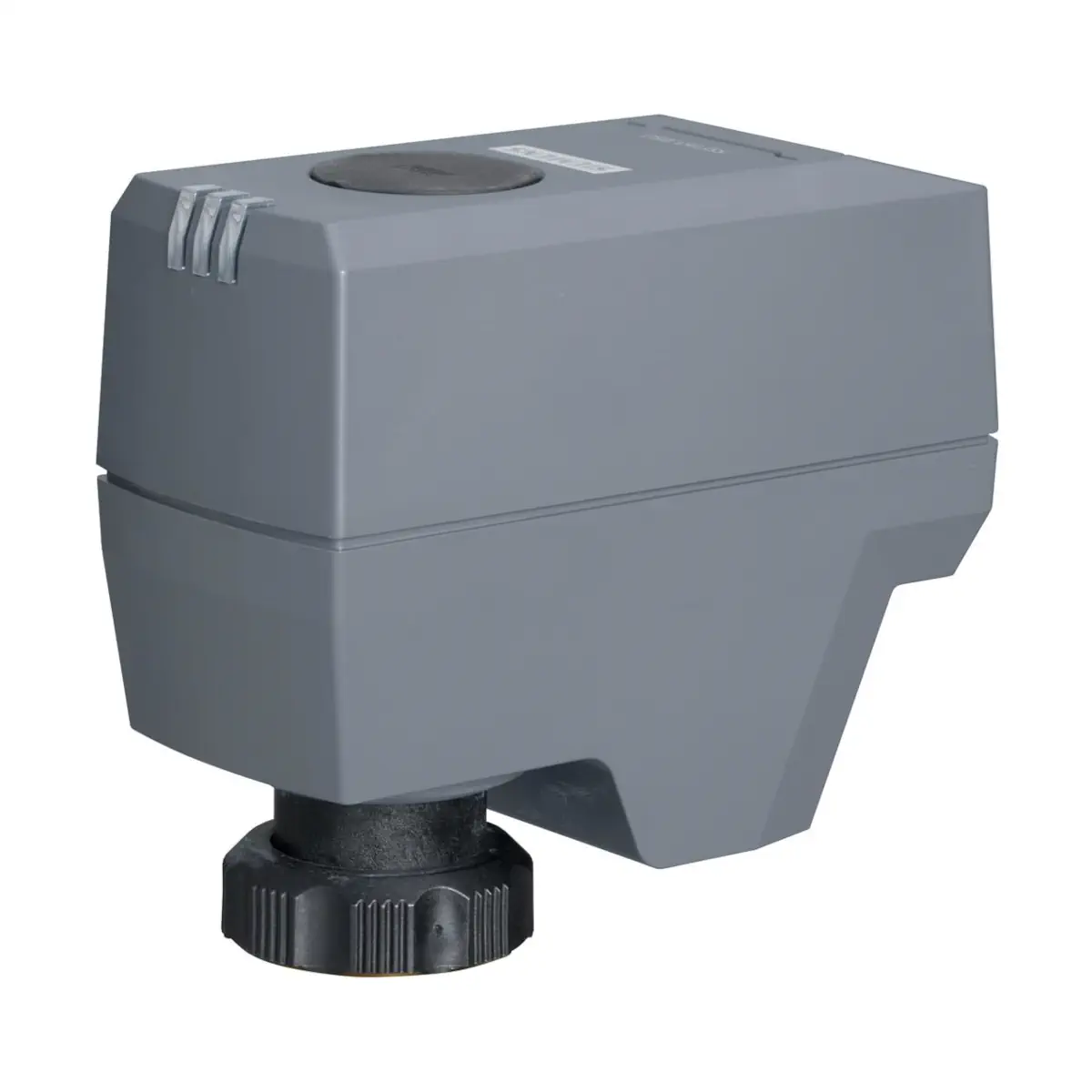

SSF161.05HF/00 Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 0..10 [V], 24 [V] AC/DC, 5 [s/mm], bez kabla

SSF161.05HF/00 to kompaktowy modulacyjny siłownik elektromotoryczny o sile nominalnej 200 N, zasilany z AC/DC 24 V i sterowany sygnałem pozycjonującym DC 0…10 V. Przeznaczony jest do współpracy z zaworami regulacyjnymi VVP47.., VXP47.. i VMP47.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja HF/00 dostarczana jest bez przewodu – obudowa posiada pokrywę przystosowaną do bezpośredniego wpięcia zestawów kablowych ASY161.. (PVC lub bezhalogenowych, 1,5 / 3 / 6 m), co pozwala dobrać odpowiedni typ i długość przewodu do konkretnej instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SSF161.05HF/00
• Typ: modulacyjny siłownik elektromotoryczny do zaworów regulacyjnych (globe/control)
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC)
• Napięcie zasilania: AC 24 V (±15%) lub DC 24 V (±20%), 50/60 Hz
• Sygnał sterujący: DC 0…10 V
• Sygnał sprzężenia zwrotnego: DC 0…10 V (do 1 mA), proporcjonalny do skoku zaworu
• Siła nominalna: 200 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 5 s/mm (ok. 27,5 s dla skoku 5,5 mm)
• Charakterystyka: liniowa
• Automatyczna identyfikacja skoku zaworu przy uruchomieniu (samokalibracja)
• Wyłączenie zależne od obciążenia – zabezpieczenie w położeniach krańcowych i przy przeciążeniu
• Sygnalizacja LED: wskazanie ruchu trzpienia, położenia, kalibracji oraz błędów
• Ręczne przestawianie trzpienia (tryb ręczny + klucz imbusowy 3 mm)
• Montaż na zaworze: nakrętka sprzęgająca M30×1,5, dokręcana ręcznie – bez użycia narzędzi
• Orientacja montażu: 360°, z prowadzeniem przewodu w dół
• Stopień ochrony obudowy: IP54
• Możliwość pracy równoległej: do 10 siłowników (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 205 g

Zastosowanie

Siłownik SSF161.05HF/00 przeznaczony jest do modulacyjnej regulacji przepływu wody gorącej i chłodniczej po stronie instalacji w systemach HVAC. Współpracuje z zaworami:

• VVP47.. – zawory 2-drogowe, Kvs 0,25…4,0 m³/h, PN16
• VXP47.. – zawory 3-drogowe, Kvs 0,25…6,3 m³/h, PN16
• VMP47.. – zawory 3-drogowe z obejściem T, Kvs 0,25…2,5 m³/h, PN16
• 2W.., 3W.., 4W.. – zawory 2- i 3-drogowe przy zastosowaniu adaptera AL100

Może być również stosowany z zaworami innych producentów z przyłączem M30×1,5, pod warunkiem spełnienia wymagań:

• wymiar otwartego gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 200 N.

Funkcje i działanie

Sterowanie modulacyjne DC 0…10 V

• Siłownik przestawia trzpień proporcjonalnie do sygnału sterującego DC 0…10 V podanego na zacisk Y.
• Przy 0 V trzpień siłownika jest wsunięty, a zawór normalnie zamknięty (NC) pozostaje zamknięty.
• Przy 10 V trzpień jest wysunięty, a zawór NC – całkowicie otwarty.
• Przy braku napięcia zasilającego siłownik utrzymuje aktualne położenie (funkcja „fail-in-place”).

Sprzężenie zwrotne pozycji

• Na zacisku U dostępny jest sygnał sprzężenia zwrotnego DC 0…10 V, proporcjonalny do skalibrowanego skoku zaworu.
• Sygnał (maks. 1 mA) pozwala na wizualizację położenia zaworu w systemach BMS lub sterownikach nadrzędnych.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja wynikająca z sygnału sterującego).
• Poprawna kalibracja możliwa jest przy skoku zaworu > 1,2 mm; mniejszy skok powoduje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik ponawia procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór zostaje zamknięty (stan sygnalizowany LED).
• Wyłączenie zależne od obciążenia chroni napęd i zawór przed przeciążeniem w położeniach krańcowych oraz przy zablokowaniu mechanizmu.

Sygnalizacja LED

W siłownikach serii SSF161.. diody LED informują o ruchu i położeniu trzpienia oraz o stanach specjalnych:

• Ruch trzpienia – wsuwanie: sekwencyjne miganie zielone LED1 → LED2 → LED3 (500 ms).
• Ruch trzpienia – wysuwanie: sekwencyjne miganie zielone LED3 → LED2 → LED1 (500 ms).
• Pozycja stała:
  • H0–H40% skoku – świeci ciągle LED3 (zielona),
  • H40–H60% skoku – świeci ciągle LED2 (zielona),
  • H60–H100% skoku – świeci ciągle LED1 (zielona).
• Kalibracja: szybkie miganie zielone LED2 (100 ms).
• Błąd: ciągłe świecenie czerwone LED2.
• Tryb ręczny: naprzemienne miganie zielono/czerwone LED2 (po 500 ms).

Ręczna obsługa

• Po otwarciu pokrywy (stopień ochrony IP54 nie obowiązuje przy otwartej obudowie) możliwe jest ręczne przestawienie trzpienia.
• Aby wejść w tryb ręczny, należy przytrzymać przycisk na obudowie przez co najmniej 3 s – siłownik ignoruje wtedy sygnał sterujący.
• Pozycję ustawia się kluczem imbusowym 3 mm:
  • obrót zgodnie z ruchem wskazówek zegara – trzpień przesuwa się w dół,
  • obrót przeciwnie – trzpień przesuwa się w górę.
• Wyjście z trybu ręcznego następuje po ponownym przytrzymaniu przycisku przez min. 3 s – siłownik wykonuje samokalibrację i wraca do pracy automatycznej.

Podłączenie elektryczne i zestawy kablowe

• Wersja HF/00: siłownik dostarczany bez przewodu – pokrywa przystosowana do bezpośredniego wpięcia zestawów kablowych ASY161.. (5×0,34 mm², PVC lub bezhalogenowych) o długości 1,5 / 3 / 6 m.
• Zaciski (SSF161.05HF/00): G – potencjał systemowy (AC/DC 24 V), G0 – przewód neutralny, Y – sygnał sterujący DC 0…10 V, U – sygnał sprzężenia zwrotnego DC 0…10 V, M – punkt odniesienia pomiaru.
• Dopuszczalna długość przewodów sygnałowych: do 20 m.
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik lub wyłącznik nadprądowy 2 A (charakterystyka szybka).

Dane techniczne

• Zasilanie: AC 24 V (±15%) lub DC 24 V (±20%), 50/60 Hz
• Pobór mocy w ruchu: ok. 3 VA
• Pobór mocy w podtrzymaniu: ok. 2 VA
• Siła nominalna: 200 N
• Skok: 6,1 mm
• Prędkość ruchu: 5 s/mm
• Poziom hałasu: < 30 dB(A)
• Temperatura medium w zaworze: 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP54
• Klasa ochronności (EN 60730): III
• Stopień zanieczyszczenia: 2
• Mocowanie do zaworu: nakrętka gwintowana M30×1,5
• Materiał obudowy: tworzywo sztuczne (pokrywa i podstawa w kolorze Ti-Gray), nakrętka sprzęgająca z tworzywa
• Masa: ok. 205 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą nakrętki M30×1,5, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Możliwa jest dowolna orientacja 360° względem zaworu; należy unikać bocznego nacisku i naprężeń od przewodu na korpus siłownika.
• Podczas montażu, podłączania i prac serwisowych wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSF161.05HF/00 to modulacyjny siłownik elektromotoryczny 200 N zasilany z AC/DC 24 V, z wejściem i wyjściem DC 0…10 V, przeznaczony do precyzyjnego sterowania zaworami serii VVP47.., VXP47.. i VMP47.. oraz kompatybilnymi zaworami innych producentów z przyłączem M30×1,5. Automatyczna kalibracja skoku, sprzężenie zwrotne pozycji, rozbudowana sygnalizacja LED, tryb ręczny oraz elastyczne podłączenie przewodów poprzez zestawy ASY161.. sprawiają, że jest to nowoczesne, wygodne w montażu i niezawodne rozwiązanie do strefowej i pomieszczeniowej regulacji w instalacjach grzewczych i chłodniczych.
