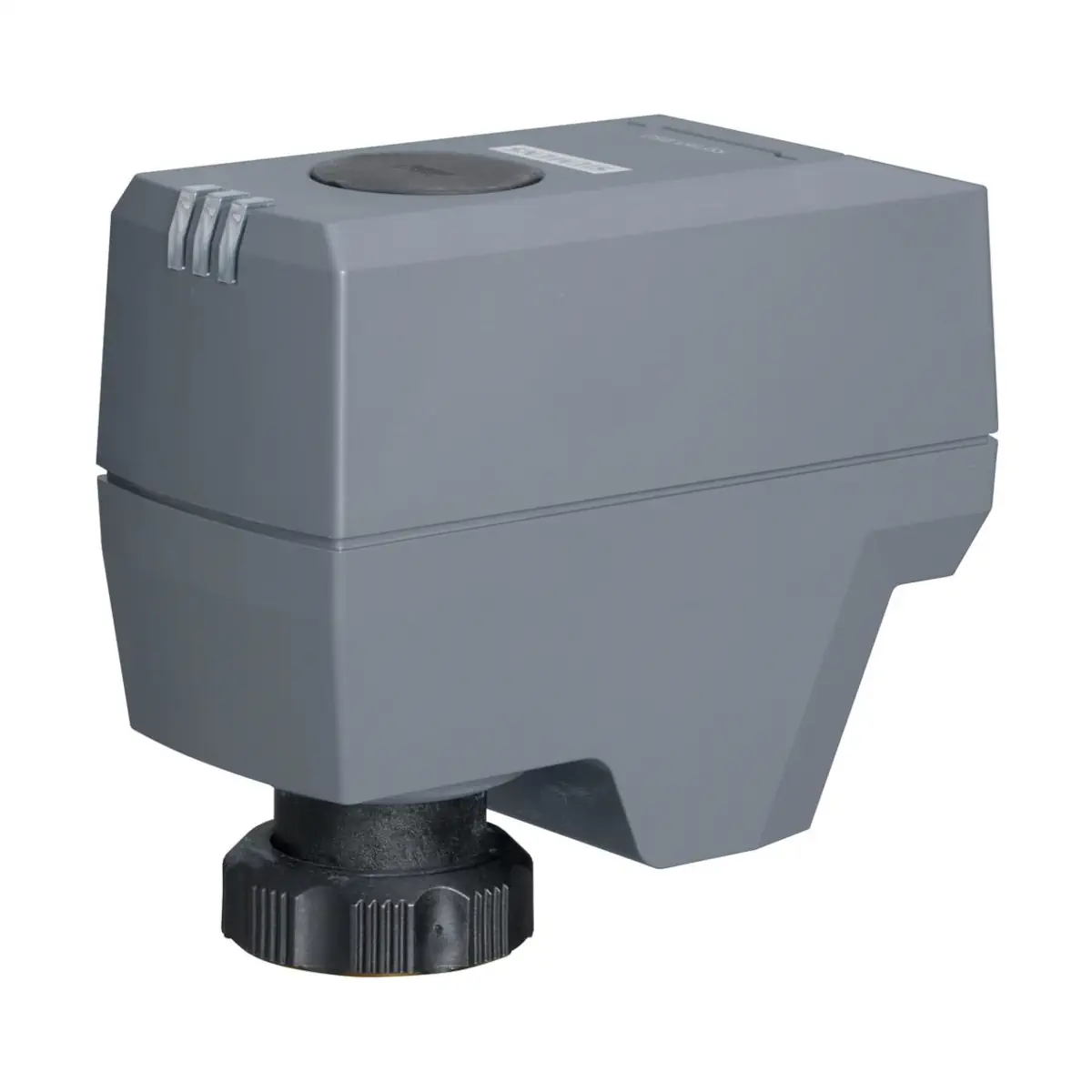

SSF331.09H/00 Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 3-stawny, 230 [V] AC, 16 [s/mm], bez kabla

SSF331.09H/00 to kompaktowy siłownik elektromotoryczny o sile nominalnej 200 N, zasilany z sieci AC 230 V i sterowany sygnałem 3-stawnym. Przeznaczony jest do współpracy z zaworami regulacyjnymi VVP47.., VXP47.. i VMP47.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja H/00 dostarczana jest bez przewodu i bez pokrywy – siłownik posiada gniazdo do bezpośredniego wpięcia zestawów kablowych ASY331.. (PVC lub bezhalogenowych, 1,5 / 3 / 6 m), które dostarczane są z własną pokrywą osłaniającą złącze.

Najważniejsze cechy

• Producent: Siemens
• Model: SSF331.09H/00
• Typ: siłownik elektromotoryczny do zaworów regulacyjnych grzybkowych (globe/control)
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC)
• Napięcie zasilania: AC 230 V ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 200 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu (samokalibracja po podaniu zasilania)
• Wyłączenie zależne od obciążenia – zabezpieczenie w położeniach krańcowych i przy przeciążeniu
• Sygnalizacja LED: 3 zielone diody wskazujące położenie trzpienia
• Ręczne przestawianie trzpienia za pomocą klucza imbusowego 3 mm
• Montaż na zaworze: plastikowa nakrętka sprzęgająca M30×1,5, dokręcana ręcznie – bez użycia narzędzi
• Orientacja montażu: 360°, z prowadzeniem przewodu w dół
• Stopień ochrony obudowy: IP54
• Klasa ochronności (EN 60730): II
• Możliwość pracy równoległej: do 6 siłowników (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 221 g

Zastosowanie

Siłownik SSF331.09H/00 przeznaczony jest do wodnej regulacji przepływu po stronie instalacji w systemach HVAC. Współpracuje z zaworami:

• VVP47.. – zawory 2-drogowe, Kvs 0,25…4,0 m³/h, PN16
• VXP47.. – zawory 3-drogowe, Kvs 0,25…6,3 m³/h, PN16
• VMP47.. – zawory 3-drogowe z obejściem T, Kvs 0,25…2,5 m³/h, PN16
• 2W.., 3W.., 4W.. – zawory 2- i 3-drogowe przy zastosowaniu adaptera AL100

Może być również stosowany z zaworami innych producentów z przyłączem M30×1,5, pod warunkiem spełnienia wymagań:

• wymiar otwartego gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 200 N.

Funkcje i działanie

Sterowanie 3-stawne

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór normalnie otwarty (NO) zamyka się, zawór normalnie zamknięty (NC) otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja zgodna z sygnałem sterującym).
• Poprawna kalibracja możliwa jest przy skoku zaworu > 1,2 mm; mniejszy skok powoduje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik ponawia procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór zostaje zamknięty.
• Wyłączenie zależne od obciążenia chroni napęd i zawór przed przeciążeniem w położeniach krańcowych oraz przy zablokowaniu mechanizmu.

Sygnalizacja LED

W siłownikach serii SSF131.. i SSF331.. trzy zielone diody LED wskazują położenie trzpienia:

• LED 1 – świeci ciągle: trzpień całkowicie wysunięty.
• LED 2 – świeci ciągle: pozycja pośrednia (trzpień w ruchu).
• LED 3 – świeci ciągle: trzpień całkowicie wsunięty.

Ręczna obsługa

• Po otwarciu pokrywy (stopień ochrony IP54 nie obowiązuje przy otwartej obudowie) możliwe jest ręczne przestawienie trzpienia siłownika.
• Trzpień przestawia się kluczem imbusowym 3 mm:
  • obrót zgodnie z ruchem wskazówek zegara – trzpień przesuwa się w dół,
  • obrót przeciwnie do ruchu wskazówek zegara – trzpień przesuwa się w górę.
• Ustawiona ręcznie pozycja pozostaje zachowana po zamknięciu pokrywy.

Podłączenie elektryczne i zestawy kablowe

• Wersja H/00: siłownik dostarczany bez przewodu i bez pokrywy – korpus wyposażony w gniazdo do wpięcia zestawów kablowych ASY331.. (PVC lub bezhalogenowych) o długości 1,5 / 3 / 6 m, 3×0,75 mm².
• Typowe zaciski (po podłączeniu przewodu ASY331..): Y1 – sygnał OTWÓRZ (AC 230 V), Y2 – sygnał ZAMKNIJ (AC 230 V), N – przewód neutralny.
• Dopuszczalna długość przewodów: do 20 m (przy zachowaniu odpowiedniej wydajności wyjścia regulatora).
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik lub wyłącznik nadprądowy 2 A (charakterystyka szybka).

Dane techniczne

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Pobór mocy w ruchu: ok. 11 VA
• Pobór mocy w podtrzymaniu: ok. 0,4 VA
• Siła nominalna: 200 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Temperatura medium w zaworze: 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP54
• Klasa ochronności: II (EN 60730)
• Stopień zanieczyszczenia: 2
• Mocowanie do zaworu: gwint M30×1,5 (nakrętka z tworzywa sztucznego)
• Materiał obudowy: tworzywo sztuczne, pokrywa i podstawa w kolorze Ti-Gray
• Masa: ok. 221 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą nakrętki M30×1,5, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Możliwa jest dowolna orientacja 360° względem zaworu; należy zapewnić prowadzenie przewodu w dół oraz unikać bocznego nacisku i naprężeń od przewodu na korpus siłownika.
• Podczas montażu, podłączania i prac serwisowych wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSF331.09H/00 to wytrzymały siłownik elektromotoryczny 200 N z 3-stawnym sterowaniem AC 230 V, przeznaczony do zaworów regulacyjnych VVP47.., VXP47.. i VMP47.. oraz kompatybilnych zaworów innych producentów z przyłączem M30×1,5. Automatyczna kalibracja skoku, zabezpieczenie przeciążeniowe, sygnalizacja LED, możliwość ręcznego przestawiania oraz elastyczne podłączenie okablowania poprzez zestawy ASY331.. sprawiają, że jest to nowoczesne, wygodne w montażu i niezawodne rozwiązanie do precyzyjnej regulacji przepływu wody w instalacjach grzewczych i chłodniczych.
