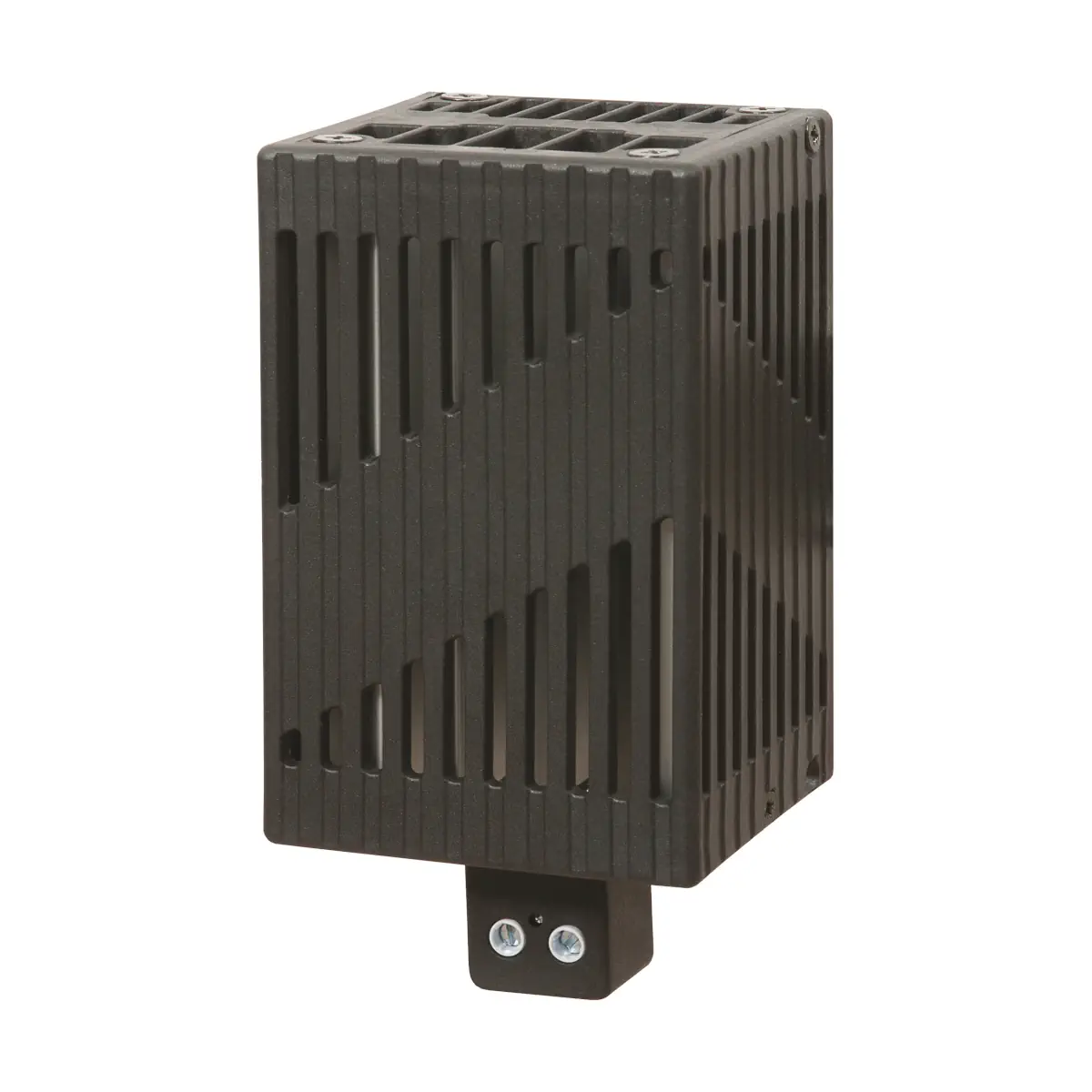

STHT100 Grzejnik 100 W z osłoną, przyłącze 2-polowe 120-240 [V] AC/DC

STHT100 – grzałka PTC „touch-safe”, 100 [W], 120–240 [V] AC/DC, IP20, -45..+70 [°C], montaż na szynie DIN 35 mm – to kompaktowy grzejnik PTC o zoptymalizowanej konstrukcji, zapewniającej niższą temperaturę powierzchni i wysoką efektywność przekazywania ciepła. Korpus z ekstrudowanego aluminium osłonięty jest termoodporną obudową z tworzywa, która zapobiega przypadkowemu dotykowi gorących elementów wewnętrznych, a podłączenie realizowane jest przez zaciski śrubowe.

Najważniejsze cechy

• Producent: Alfa Electric
• Model: STHT100.000
• Seria: STHT.000 – touch safe PTC heaters 25–150 W
• Moc grzewcza: 100 W (przy 10°C temperatury otoczenia)
• Zakres zasilania: 120–240 V AC/DC
• Element grzejny: rezystor PTC z funkcją samoregulacji
• Prąd rozruchowy: 5 A
• Zalecany bezpiecznik zwłoczny: 8 A
• Połączenia elektryczne: zaciski śrubowe dla przewodów linkowych lub jednodrutowych do 2,5 mm²
• Klasa ochronności: II
• Stopień ochrony: IP20 (EN 60529)
• Temperatura pracy: -45…+70°C (-49…+158°F)
• Temperatura składowania: -45…+80°C (-49…+176°F)
• Radiator: profil z aluminium z osłoną z tworzywa sztucznego
• Montaż: klips do montażu na szynie DIN 35 mm (EN 50022)
• Optymalne położenie montażu: pionowe – dla najlepszej efektywności cieplnej
• Wymiary (W × S × G): 140 × 70 × 63 mm
• Masa: ok. 0,41 kg (0,45 kg z opakowaniem)
• Certyfikaty: CE, UL (nr pliku E301228)

Zastosowanie

STHT100 przeznaczony jest do zastosowań wymagających kompaktowego źródła ciepła z samoregulacją PTC, np. do utrzymania stabilnej temperatury elementów i przestrzeni wewnątrz urządzeń oraz instalacji, w których istotne jest bezpieczeństwo dotykowe oraz praca w szerokim zakresie napięć zasilających AC/DC.

Budowa i funkcje

• Bezpieczna konstrukcja „touch-safe”: termoodporna osłona z tworzywa izoluje użytkownika od wysokich temperatur elementów grzejnych.
• Samoregulujący element PTC: rezystor PTC automatycznie ogranicza moc wraz ze wzrostem temperatury, co zwiększa bezpieczeństwo i wydłuża żywotność urządzenia.
• Aluminiowy radiator: profil z ekstrudowanego aluminium zapewnia dużą powierzchnię wymiany ciepła i równomierne oddawanie energii do otoczenia.
• Terminale śrubowe: łatwe i pewne podłączenie przewodów sztywnych lub linkowych o przekroju do 2,5 mm².
• Szeroki zakres napięcia zasilania: jeden model może pracować w sieciach od 120 do 240 V AC/DC, co upraszcza dobór i magazynowanie.

Dane techniczne

• Moc znamionowa: 100 W
• Zasilanie: 120–240 V AC/DC
• Prąd rozruchowy: 5 A
• Zalecany bezpiecznik: 8 A, charakterystyka zwłoczna
• Stopień ochrony: IP20
• Klasa ochronności: II
• Temperatura pracy: -45…+70°C
• Temperatura składowania: -45…+80°C
• Materiał radiatora: aluminium, profil ekstrudowany
• Osłona: tworzywo sztuczne odporne na wysoką temperaturę
• Montaż: klips do szyny DIN 35 mm EN 50022
• Wymiary: 140 × 70 × 63 mm
• Masa z opakowaniem: ok. 0,45 kg
• Certyfikacja: CE, UL (E301228)

Akcesoria (sterowanie temperaturą i wilgotnością)

• THR2: termostat NC 0–60°C
• THRV22: podwójny termostat NC 0–60°C / NO 0–60°C
• ETUH22.AA0: higrotermostat 0–60°C, 20–90% RH
• MUH: higrostat 10–90% RH

Podsumowanie

Alfa Electric STHT100.000 to wydajna, samoregulująca grzałka PTC o mocy 100 W, przeznaczona do pracy w szerokim zakresie napięć 120–240 V AC/DC. Bezpieczna konstrukcja „touch-safe”, łatwy montaż na szynie DIN 35 mm, zaciski śrubowe oraz możliwość współpracy z termostatami i higrostatami czynią ją praktycznym rozwiązaniem do wielu zastosowań przemysłowych wymagających niezawodnego dogrzewania i stabilizacji temperatury.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Certyfikacja: UL File n. E301228.
• Grzałka PTC z funkcją samoregulacji.
• Urządzenie wyposażone jest w osłonę z tworzywa termoodpornego, która ogranicza bezpośredni kontakt z wewnętrznymi elementami o wysokiej temperaturze.
• Podłączenie elektryczne należy wykonywać za pomocą zacisków śrubowych, stosując przewody linkowe lub sztywne o przekroju do 2,5 mm².
• Urządzenie należy zasilać napięciem 120–240 V AC/DC, zgodnie z dokumentacją producenta.
• Zalecane zabezpieczenie: bezpiecznik zwłoczny 8 A.
• Prąd rozruchowy dla modelu STHT100 wynosi 5 A.
• Klasa ochronności: Class II.
• Stopień ochrony: IP20. Produkt przeznaczony do stosowania w warunkach odpowiadających temu stopniowi ochrony.
• Montaż na szynie DIN 35 mm zgodnej z EN50022.
• Dla uzyskania najlepszej efektywności urządzenie należy instalować w pozycji pionowej.
• Zakres temperatury pracy: od -45°C do +70°C.
• Zakres temperatury przechowywania: od -45°C do +80°C.
