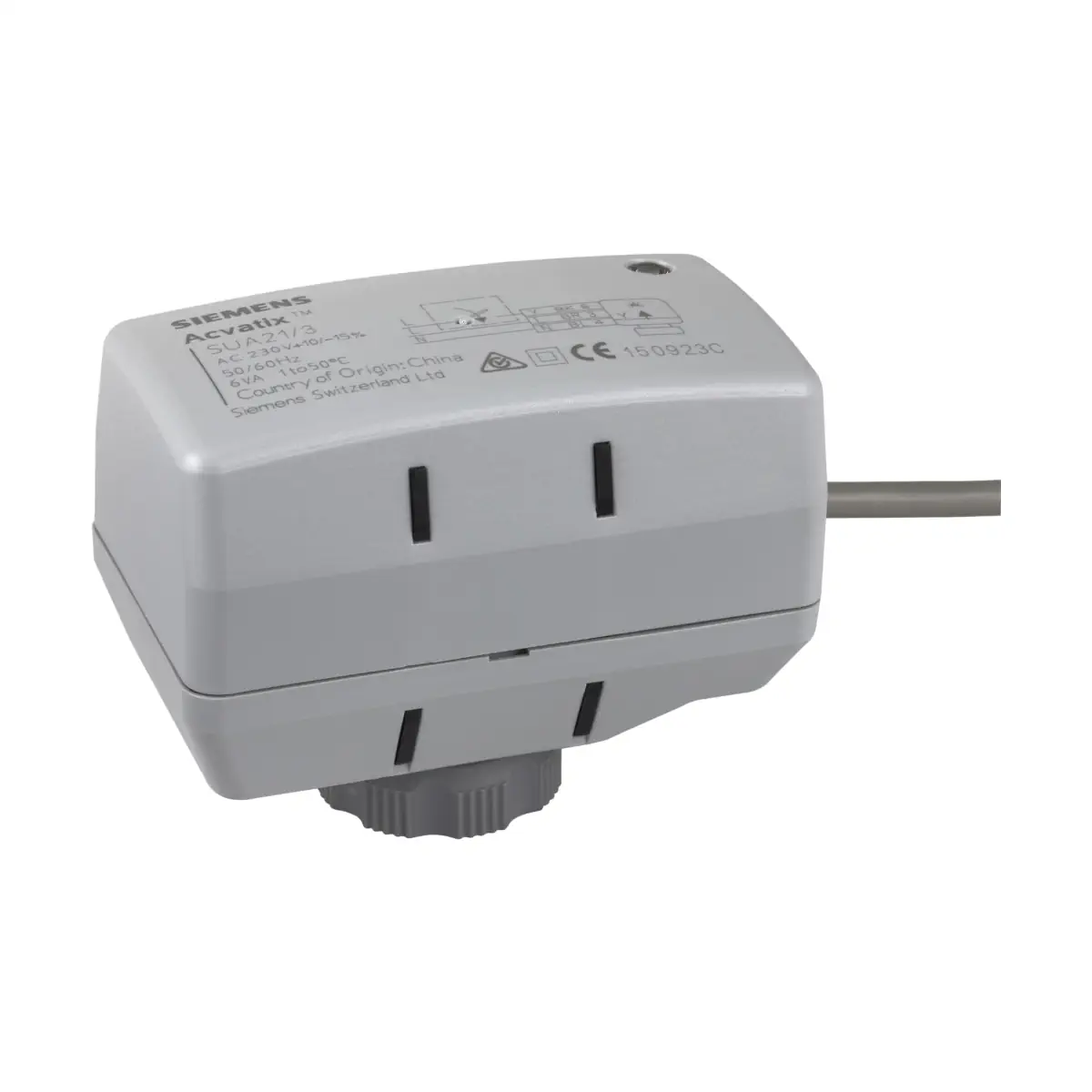

SUA21/3 Siłownik elektromechaniczny, skok 2,5 mm, 170 N, 2-stawny, 230 V AC, 10 s, kabel 0,8 m

SUA21/3 to siłownik elektromechaniczny Siemens (ACVATIX™) do zaworów strefowych, zasilany napięciem 230 V AC i sterowany sygnałem 2-stawnym (SPST, włącz/wyłącz). Zapewnia siłę 170 N i szybki czas przestawienia, a dzięki nakrętce łączącej M30 x 1,5 może być montowany bezpośrednio na zaworze bez użycia narzędzi. Fabrycznie wyposażony w 3-żyłowy przewód 0,8 m oraz diodę LED sygnalizującą pracę siłownika.

Najważniejsze cechy

• Producent: Siemens
• Model: SUA21/3
• Symbol magazynowy: S55176-A104
• Typ: siłownik elektromechaniczny do zaworów strefowych
• Zasilanie: 230 V AC (+10% / -15%), 50/60 Hz
• Sygnał sterujący: 2-stawny (SPST, włącz/wyłącz)
• Siła znamionowa: 170 N
• Skok nominalny: 2,5 mm
• Czas przebiegu (otw./zamk.): 10 s (50 Hz) / 8,3 s (60 Hz)
• Przewód podłączeniowy: wbudowany, 3-żyłowy, 0,8 m, 3 x 0,75 mm² (18 AWG)
• Sygnalizacja: dioda LED sygnalizująca ruch/pracę siłownika
• Montaż na zaworze: nakrętka łącząca M30 x 1,5 z tworzywa sztucznego (ręcznie, bez narzędzi)
• Stopień ochrony: IP40
• Praca równoległa: dopuszczalna (należy sprawdzić obciążalność wyjścia regulatora)

Zastosowanie

Siłownik SUA21/3 przeznaczony jest do współpracy z zaworami strefowymi Siemens typu:

• VVI46..
• VXI46..
• VPI46.. (z zastosowaniem pierścienia montażowego AL60)
• VPP46.. (z zastosowaniem pierścienia montażowego AL60)

Typowe obszary zastosowań:

• instalacje grzewcze, wentylacyjne i klimatyzacyjne – regulacja temperatury wody gorącej i zimnej,
• strefy grzania i chłodzenia,
• zawory regulacyjne do klimakonwektorów,
• zawory strefowe do ogrzewania podłogowego z rozdzielaczem,
• urządzenia chłodzenia sufitowego,
• regulacja 2-stawna do kotłowych podgrzewaczy c.w.u.,
• zawór odcinający do aplikacji z kotłami wiszącymi.

Budowa i działanie

Siłownik otwiera zawór elektrycznie. Wyposażony jest w silnik elektryczny oraz przekładnię. Maksymalny skok siłownika jest ograniczony mechanicznie (gniazdo zaworu). Silnik nie pobiera prądu w położeniach końcowych.

Sterowanie 2-stawne (SPST)

• Napięcie na Y: trzpień siłownika wsuwa się – zawór otwiera się.
• Brak napięcia na Y: trzpień siłownika wysuwa się – zawór zamyka się.

Uwaga: siłowników SUA21/3 nie można sterować sygnałem 3-stawnym.

Dioda LED sygnalizująca pracę

• Napięcie na Y: dioda LED świeci się.
• Brak napięcia na Y: dioda LED nie świeci się w krańcowym położeniu.
• Dioda LED świeci się, kiedy trzpień siłownika wsuwa się, wysuwa lub całkowicie otworzy zawór.
• Dioda LED gaśnie, kiedy trzpień siłownika wsunie się do położenia całkowitego zamknięcia zaworu.

Podłączenie elektryczne i okablowanie

• Kabel (wbudowany): 3-żyłowy, 0,8 m, 3 x 0,75 mm² (18 AWG).
• Kolory żył:

• Czarny: Y – sygnał sterujący OTWÓRZ (230 V AC)
• Brązowy: L – faza (230 V AC)
• Niebieski: N – neutralny

Wskazówki instalacyjne

• Siłownik może pracować wyłącznie z napięciem przemiennym.
• Nie stosować sygnału z odcięciem fazy ani PDM (pulse-duration-modulated).
• Kabel siłownika nie powinien być skręcony.
• Magnesy mogą uszkodzić siłownik.
• Należy zapewnić możliwość odizolowania od zasilania elektrycznego (np. wyłącznik instalacyjny lub bezpiecznik przed siłownikiem i regulatorem).

Montaż

• Mocowanie na zaworze: nakrętka łącząca M30 x 1,5 z tworzywa sztucznego.
• Montaż bez narzędzi: umieścić siłownik na zaworze i ręcznie dokręcić nakrętkę łączącą.
• Nie stosować kluczy nastawnych ani podobnych narzędzi.
• Dopuszczalne położenie montażowe: pionowe do odchylonego o 90° oraz poziome; nigdy przechylony w dół.
• VPI46.. / VPP46..: przed montażem należy założyć pierścień montażowy AL60.

Dane techniczne

• Napięcie zasilające: 230 V AC (+10% / -15%)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 6 VA przy 50 Hz (tylko w ruchu)
• Zabezpieczenie zewnętrzne: bezpiecznik lub wyłącznik 2 A, szybkiego działania
• Sygnał sterujący: 2-stawny (SPST)
• Czas przebiegu (otw./zamk.): 10 s (50 Hz) / 8,3 s (60 Hz)
• Siła znamionowa: 170 N
• Skok nominalny: 2,5 mm
• Dopuszczalna temperatura czynnika w zaworze: 1…110 °C
• Stopień ochrony obudowy: IP40
• Klasa bezpieczeństwa: II wg EN 60730-1
• Kolor obudowy (pokrywa/podstawa): jasno-szary, RAL 7035
• Kolor nakrętki łączącej: srebrno-szary, RAL 7001
• Materiał pokrywy/podstawy: PBT
• Masa: 306 g
• Wymiary: 95 mm (długość), 56 mm (szerokość), 70–77 mm (wysokość – zależnie od widoku)
• Warunki otoczenia (praca): +1…+50 °C, 5…85% r.h. (klasa 3K3 wg EN 60721-3-3)

Kompatybilne termostaty i regulatory pomieszczeniowe (Siemens)

• RAB..: RAB11; RAB11.1; RAB21; RAB31; RAB31.1
• RAA..: RAA11; RAA21; RAA31..; RAA41
• RCC..: RCC10; RCC20; RCC30
• RCU..: RCU10
• RDF..: RDF110..; RDF310.2/MM; RDF300.02; RDF302; RDF510; RDF530; RDF600..; RDF800..
• RDG..: RDG100..; RDG110
• RDD..: RDD100; RDD100.1; RDD100.1RFS; RDD310/MM; RDD310/EH
• RDE..: RDE100; RDE100.1; RDE100.1RFS; RDE410/EH
• RDH..: RDH100; RDH100RF/SET
• RDJ..: RDJ100; RDJ100RF/SET
• REV..: REV13..; REV24..; REV24RF/SET
• RDS..: RDS110

Podsumowanie

Siemens SUA21/3 to szybki i prosty w montażu siłownik elektromechaniczny 230 V AC do sterowania 2-stawnego (SPST), przeznaczony do zaworów strefowych Siemens. Siła 170 N, skok 2,5 mm, wbudowany przewód 0,8 m oraz czytelna sygnalizacja LED sprawiają, że jest to praktyczne rozwiązanie do strefowego sterowania przepływem wody w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Stopień ochrony obudowy: IP40.
• Klasa bezpieczeństwa II wg EN 60730-1.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i wymiana wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Urządzenie elektryczne zasilane napięciem 230 V AC. Na czas montażu, podłączenia, uruchomienia, konserwacji i innych prac przy siłowniku należy wyłączyć napięcie zasilające oraz zapewnić możliwość odizolowania od zasilania, np. przez wyłącznik instalacyjny lub bezpiecznik.
• Siłownik może pracować wyłącznie z napięciem przemiennym 230 V AC, 50/60 Hz, z tolerancją +10%/-15%. Zalecane zabezpieczenie zewnętrzne: 2 A, szybkie.
• Produkt przeznaczony jest wyłącznie do sterowania 2-stawnego (SPST). Nie wolno sterować siłownika sygnałem 3-stawnym, sygnałem z odcięciem fazy ani PDM (pulse-duration-modulated).
• Przed uruchomieniem należy sprawdzić poprawność okablowania oraz działanie siłownika. Przy pracy równoległej kilku siłowników należy sprawdzić obciążalność wyjścia regulatora.
• Nie stosować kluczy nastawnych ani podobnych narzędzi podczas montażu. Siłownik należy osadzić na zaworze i ręcznie dokręcić nakrętkę łączącą.
• Siłownik należy montować wyłącznie w dopuszczalnej pozycji: pionowej do odchylonej o 90° lub poziomej; nigdy w położeniu przechylonym w dół.
• Przewód siłownika nie powinien być skręcony. Magnesy mogą uszkodzić siłownik.
• Należy przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia podczas pracy od +1 do +50 °C, wilgotność 5...85% r.h., a dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...110 °C.
• Produkt należy stosować wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta. W przypadku zaworów VPI46.. i VPP46.. wymagane jest zastosowanie pierścienia montażowego AL60.
• Niesprawny siłownik nie podlega naprawie i musi zostać wymieniony w całości.
