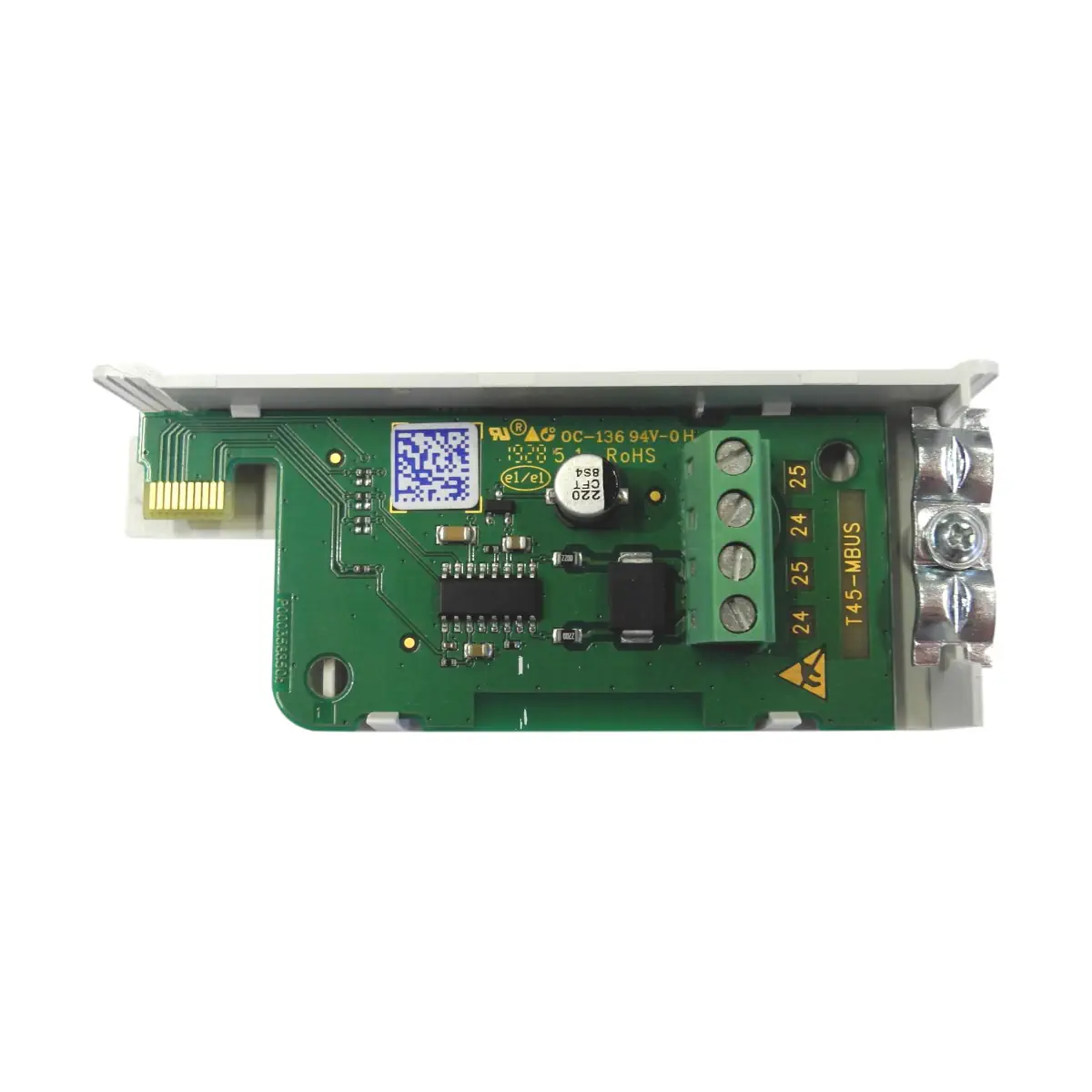

T45-MBUS Moduł M-bus

T45-MBUS to moduł przewodowy M-bus przeznaczony do liczników ultradźwiękowych Siemens UH40.., umożliwiający komunikację z centralną jednostką systemu M-bus i zdalny odczyt wartości pomiarowych. Moduł M-bus aktualizuje dane przy każdym odczycie, a dzięki podwójnemu zaciskowi ułatwia łączenie wielu liczników (bez potrzeby stosowania zewnętrznej szafki rozdzielczej).

Najważniejsze cechy

• Producent: Siemens
• Model: T45-MBUS
• Typ: moduł komunikacyjny do magistrali M-bus (przewodowej)
• Zastosowanie: komunikacja i zdalny odczyt danych z licznika UH40.. w systemie M-bus
• Aktualizacja danych: przy każdym odczycie
• Maks. częstość odczytu: 1× na minutę przy 2400 bodów lub 1× na godzinę przy 300 bodów
• Podwójny zacisk magistrali: ułatwia łączenie wielu liczników w linii (bez dodatkowej rozdzielni)

Zastosowanie

Moduł T45-MBUS służy do włączenia licznika Siemens UH40.. do przewodowej sieci M-bus i przesyłania wartości pomiarowych do systemu nadrzędnego (jednostki centralnej M-bus).

Komunikacja M-bus – parametry

• Napięcie Vmax: 50 V
• Pobór prądu: maks. 1 jednostka obciążeniowa M-bus (1,5 mA)
• Rozłączenie/połączenie: izolacja galwaniczna
• Adresowanie: pierwotne i/lub wtórne
• Prędkość transmisji: 300 i 2400 bodów z automatyczną detekcją prędkości transmisji
• Maksymalna dopuszczalna częstotliwość odczytu: 1× na minutę (2400 bodów) / 1× na godzinę (300 bodów)
• Protokół: wg EN 13757-2
• Zgodność: OMS

Podłączenie i okablowanie (zaciski modułu)

• Zaciski podłączeniowe: 2- lub 4-pinowe (zależnie od zastosowanego modułu)
• Długość odizolowania przewodu: 6 mm
• Przewody: sztywne lub elastyczne, 0,14…1,5 mm²
• Przewody elastyczne z końcówkami: 0,25…1,5 mm² (z tulejkami z tworzywa) lub 0,25…1,0 mm² (bez tulejek)
• Rozmiary przewodów: 26…14 AWG
• Zalecany wkrętak: 0,6 × 3,5 mm
• Moment dokręcania: 0,35…0,4 Nm
• Średnica zewnętrzna przewodu: 4…6 mm
• Prowadzenie przewodów: całe okablowanie prowadzić do licznika przez przepusty kablowe
• Ekranowanie: nie podłączać ekranowanych kabli po stronie licznika (podłączać tylko na jednym końcu)

Podsumowanie

Siemens T45-MBUS to praktyczny moduł przewodowy M-bus dla liczników UH40.., zapewniający niezawodną komunikację z systemem nadrzędnym oraz wygodne łączenie wielu liczników dzięki podwójnemu zaciskowi magistrali. Aktualizacja danych przy każdym odczycie oraz obsługa prędkości 300/2400 bodów z automatyczną detekcją ułatwiają integrację w typowych instalacjach pomiarowych.
