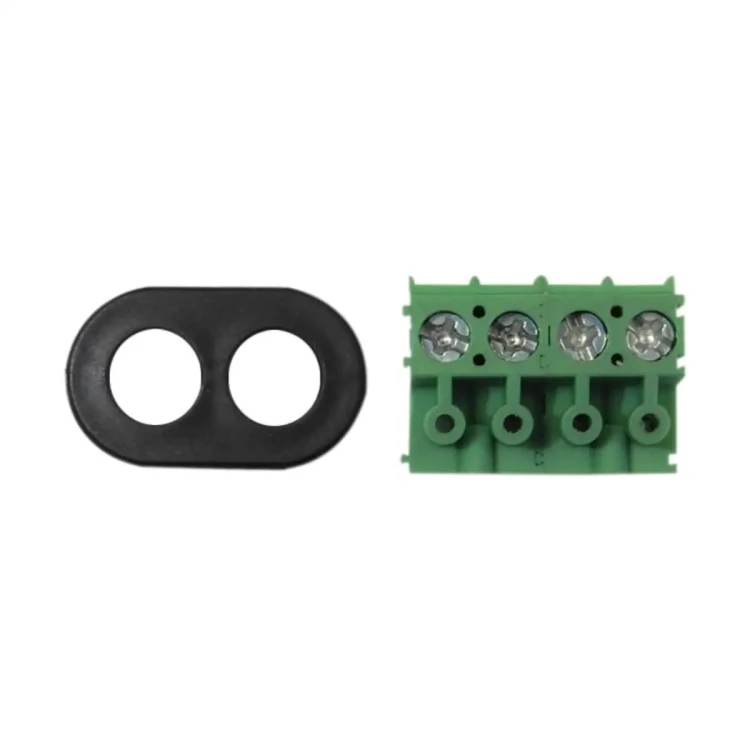

T45-PULSE-IN Zestaw podłączeniowy wejść impulsowych

T45-PULSE-IN to zestaw wejść impulsowych dla wodomierzy przeznaczony do liczników ultradźwiękowych Siemens UH40... Umożliwia podłączenie maksymalnie dwóch wodomierzy z wyjściem impulsowym i zliczanie impulsów objętości (np. dla wody lodowej i/lub ciepłej). Odczyty mogą być wyświetlane na LCD licznika oraz rejestrowane w pamięci jako wartości zużycia.

Najważniejsze cechy

• Producent: Siemens
• Model: T45-PULSE-IN
• Typ: zestaw wejść impulsowych dla wodomierzy
• Kompatybilność: liczniki ultradźwiękowe ciepła i chłodu Siemens UH40..
• Liczba wejść: 2 wejścia impulsowe do zliczania zewnętrznych impulsów objętości
• Obsługiwany typ wyjścia wodomierza: tylko kontaktron (bez Namur)
• Aktywacja wejść: wymagana – wejścia impulsowe muszą być aktywowane oprogramowaniem serwisowym
• Widoczność danych: po aktywacji możliwe wyświetlanie na LCD i odczyt poprzez interfejsy licznika

Zastosowanie

T45-PULSE-IN służy do rozbudowy licznika UH40.. o zliczanie impulsów objętości z zewnętrznych wodomierzy. Licznik sumuje impulsy osobno dla każdego z dwóch wejść, a wartości zużycia mogą być prezentowane na wyświetlaczu i zapisywane w pamięci licznika.

Funkcje i działanie

• Licznik osobno sumuje impulsy z podłączonych wodomierzy (maks. 2) i przechowuje dane w pamięci.
• Wejścia impulsowe są domyślnie nieaktywne (wartościowość impulsu = 0, dane niewidoczne na magistrali M-bus).
• Wejście staje się aktywne po przypisaniu wartościowości impulsu (parametryzacja oprogramowaniem serwisowym).
• Odczyty wejść impulsowych mogą być wyświetlane na wyświetlaczu LCD licznika.

Podłączenie elektryczne (wejścia impulsowe)

• Rodzaj wejścia: otwarty dren
• Wejście impulsowe 1: sygnał do zacisku 65, masa do zacisku 66
• Wejście impulsowe 2: sygnał do zacisku 67, masa do zacisku 68
• Prąd maksymalny: maks. 3 μA
• Maks. częstotliwość impulsów: 2 Hz
• Minimalna długość impulsu: 10 ms
• Biegunowość: aktywny poziom niski
• Maks. długość kabla: 10 m
• Standard: klasa IB/IC wg EN 1434-2

Podsumowanie

Siemens T45-PULSE-IN to praktyczny zestaw wejść impulsowych dla liczników UH40.., który umożliwia integrację do dwóch wodomierzy impulsowych (kontaktron) i rejestrowanie ich zużycia w liczniku. Dzięki aktywacji oraz parametryzacji wartościowości impulsów oprogramowaniem serwisowym, dane mogą być prezentowane na LCD i wykorzystywane w systemach odczytu licznika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest przeznaczony wyłącznie do współpracy z kompatybilnymi licznikami serii WSx8.. jako zestaw wejść impulsowych do podłączenia zewnętrznych wodomierzy impulsowych.
• Do wejść impulsowych należy podłączać wyłącznie wodomierze z wyjściem impulsowym typu styk kontaktronowy (reed contact only). Nie stosować czujników typu Namur.
• Montaż, podłączenie i konfigurację należy wykonywać zgodnie z dokumentacją producenta oraz przy użyciu odpowiedniego oprogramowania serwisowego. Wejścia impulsowe muszą zostać aktywowane programowo.
• Nie przekraczać parametrów elektrycznych wejść impulsowych: maksymalna częstotliwość impulsów 2 Hz, minimalna długość impulsu 10 ms, maksymalna długość przewodu 10 m, polaryzacja active low.
• Podłączenie należy wykonać zgodnie z przypisaniem zacisków producenta: wejście impulsowe 1 – sygnał do zacisku 65, masa do 66; wejście impulsowe 2 – sygnał do zacisku 67, masa do 68.
• Nie stosować produktu do pomiaru wody pitnej ani w instalacjach pracujących z mieszaninami woda–glikol, jeżeli współpracuje z licznikami WSx8.. objętymi tą dokumentacją.
• Przewody i elementy podłączeniowe należy prowadzić oraz montować w sposób zabezpieczający przed wnikaniem wody do urządzenia i przed uszkodzeniem mechanicznym.
• Urządzenie należy użytkować wyłącznie w granicach parametrów i zastosowań przewidzianych przez producenta. Nieprawidłowe podłączenie lub konfiguracja mogą powodować błędne zliczanie impulsów i nieprawidłową pracę systemu.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
