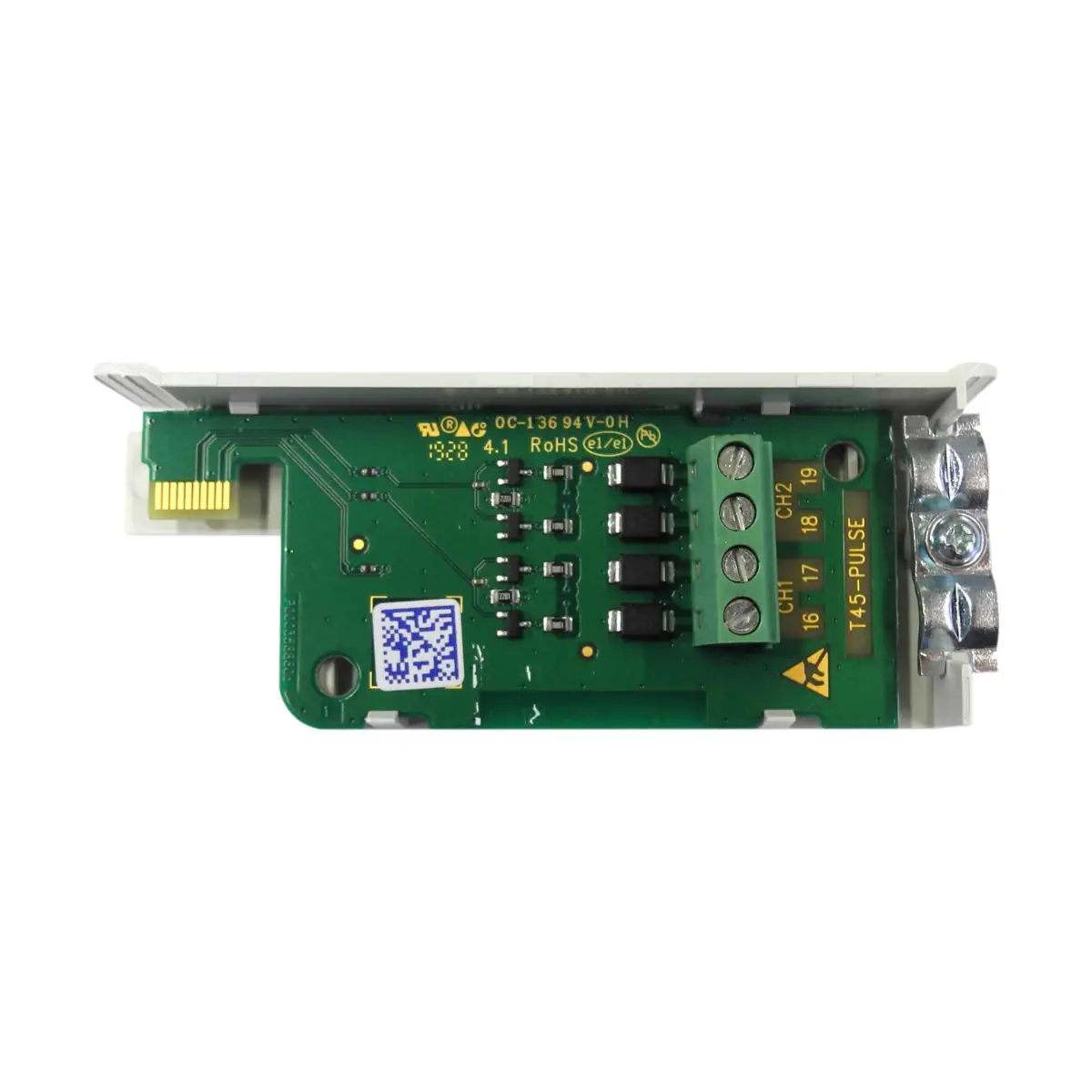

T45-PULSE Moduł impulsowy (2 wyjścia impulsowe)

T45-PULSE to opcjonalny moduł wyjść impulsowych firmy Siemens, przeznaczony do liczników energii ultradźwiękowych serii WSx8... Umożliwia komunikację licznika z kolektorem impulsów poprzez generowanie impulsów proporcjonalnych, które mogą być wyprowadzone m.in. z energii, objętości lub rejestrów taryfowych. Moduł oferuje 2 konfigurowalne kanały, a tryb pracy oraz wybór impulsów standardowych lub wysokiej rozdzielczości ustawia się w oprogramowaniu serwisowym UltraAssist.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: T45-PULSE
• Przeznaczenie: moduł komunikacyjny do liczników energii ultradźwiękowych WSx8..
• Liczba kanałów: 2 (konfigurowalne)
• Rodzaj wyjść: impulsowe, Open drain
• Rodzaje impulsów: standardowe lub „high-resolution” (ustawiane w UltraAssist)

Zastosowanie

Moduł T45-PULSE służy do zdalnego przekazywania wartości z licznika poprzez sygnały impulsowe do urządzeń typu pulse collector. Funkcje kanałów oraz źródło impulsów konfiguruje się w serwisowym oprogramowaniu UltraAssist.

Funkcje i mapowanie kanałów

Moduł umożliwia wyprowadzenie impulsów proporcjonalnych na dwóch kanałach:

• Kanał 1 (zaciski 16, 17): impulsy proporcjonalne dla:
  • Energy (CE)
  • Volume (CV) lub
  • Tariff register 1 (C1)
• Kanał 2 (zaciski 18, 19): impulsy proporcjonalne dla:
  • Volume (CV)
  • Tariff register 1 (C1) lub
  • Tariff register 2 (C2)

Parametry elektryczne wyjść (Pulse output module)

• Typ wyjścia: Open drain
• Klasyfikacja: OB/OC wg EN 1434-2
• Napięcie: maks. 30 V
• Wytrzymałość dielektryczna: 500 Veff względem masy
• Spadek napięcia: 0,9 V przy 30 mA (OB) / 0,1 V przy 0,1 mA (OC)
• Prąd: maks. 30 mA
• Długość przewodu (w budynku): np. poziomo 30 m

Podłączenie i okablowanie

• Zaciski wyjść: kanał 1 (16, 17), kanał 2 (18, 19)
• Długość odizolowania przewodu: 6 mm
• Dopuszczalne przekroje przewodów: 0,14…1,5 mm² (drut lub linka) / 0,25…1,5 mm² (linka z tulejką z kołnierzem) / 0,25…1,0 mm² (linka z tulejką bez kołnierza) / 26…14 AWG
• Zalecany wkrętak: 0,6 × 3,5 mm
• Moment dokręcania: 0,35…0,4 Nm
• Średnica zewnętrzna przewodu: 4…6 mm
• Ekranowanie: nie podłączać ekranu po stronie licznika (podłączyć tylko z jednej strony)

Podsumowanie

Siemens T45-PULSE to 2-kanałowy moduł wyjść impulsowych (open drain) do liczników energii ultradźwiękowych WSx8.., pozwalający na przesył danych do systemów zliczających impulsy. Konfigurowalne przypisanie źródła impulsów (energia, objętość, rejestry taryfowe) oraz wybór trybu impulsów standardowych lub wysokiej rozdzielczości realizuje się w oprogramowaniu UltraAssist.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do współpracy jako moduł wyjścia impulsowego T45-PULSE z kompatybilnym licznikiem energii. Montaż i konfigurację należy wykonywać zgodnie z dokumentacją producenta.
• Podczas montażu należy przestrzegać danych technicznych modułu. Nieprzestrzeganie parametrów elektrycznych może spowodować uszkodzenie produktu lub instalacji.
• Moduł elektryczny niskonapięciowy. Przed montażem lub podłączeniem należy zachować środki ostrożności właściwe dla prac przy urządzeniach elektrycznych oraz wykonywać instalację wyłącznie przez wykwalifikowany personel.
• Należy stosować ochronę przed wyładowaniami elektrostatycznymi (ESD). Wyładowania elektrostatyczne mogą uszkodzić elektronikę modułu.
• Należy unikać zwarć na płytce drukowanej. Zwarcie może doprowadzić do uszkodzenia modułu lub nieprawidłowego działania.
• Moduł należy chwytać wyłącznie za jego plastikowy uchwyt. Dotykanie innych elementów może spowodować uszkodzenie elektroniki.
• Przewody przyłączeniowe należy prowadzić wyłącznie przez przepusty licznika. Nieprawidłowe prowadzenie przewodów może obniżyć stopień ochrony obudowy.
• Nie skracać przepustów bardziej niż to konieczne. Nadmierne skrócenie przepustów może pogorszyć stopień ochrony urządzenia.
• W obudowach w wykonaniu IP68 należy dokręcić dławik kablowy. W obudowach w wykonaniu IP54 należy sprawdzić prawidłowe osadzenie przepustu.
• Moduł nie posiada ochrony odgromowej. Ochronę odgromową należy zapewnić po stronie instalacji budynku.
• Podłączenie elektryczne wykonywać zgodnie z parametrami modułu: typ wyjścia Open Drain, maksymalne napięcie 30 V, maksymalny prąd 30 mA. Przekroczenie tych wartości grozi uszkodzeniem urządzenia.
• Do podłączenia należy stosować przewody o zalecanej średnicy 4–6 mm oraz zalecanym przekroju żył 0,25–0,75 mm².
• Po zamontowaniu modułu należy prawidłowo zamknąć i dokręcić pokrywę obudowy zgodnie z instrukcją montażu producenta. Nieprawidłowe zamknięcie obudowy może obniżyć ochronę przed wpływem czynników zewnętrznych.
• Konfigurację funkcji impulsowych należy wykonywać wyłącznie zgodnie z dokumentacją producenta i przy użyciu przewidzianego oprogramowania konfiguracyjnego.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
