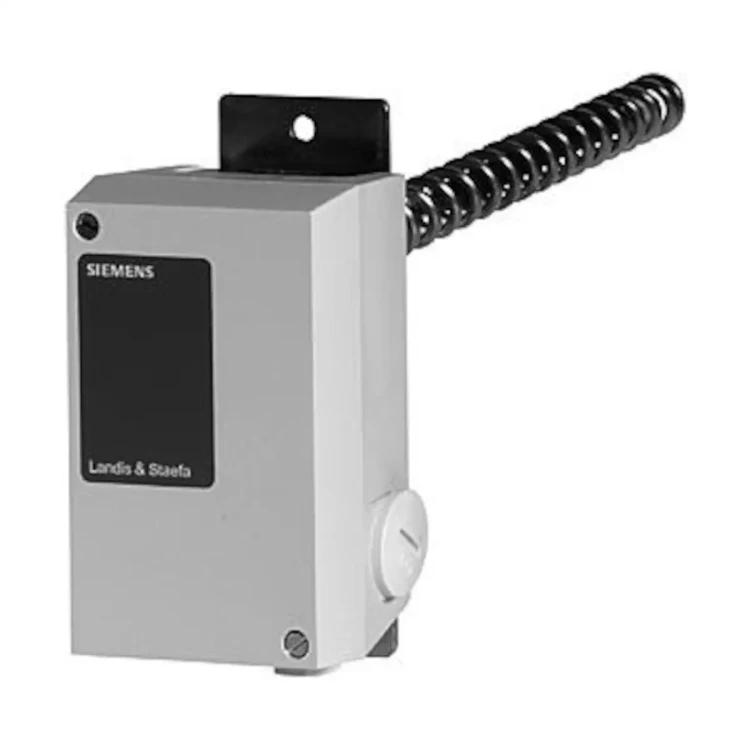

TKM2 Termostat przeciwogniowy, 20..110 [°C], kanałowy

TKM2 to przeciwogniowy termostat kanałowy z kapilarą firmy Siemens, przeznaczony do monitorowania temperatury powietrza w kanałach powietrznych w celu zapobiegania powstaniu pożaru. Gdy temperatura osiągnie nastawioną wartość zadaną w zakresie 20…110 °C, termostat przełącza beznapięciowy styk przełączny SPDT o obciążalności 250 V AC / 10(2) A. Wytrzymała obudowa z tworzywa sztucznego o stopniu ochrony IP54 oraz klasa bezpieczeństwa I (VDE) umożliwiają bezpieczną pracę w wymagających warunkach kanałów powietrznych.

Najważniejsze cechy

• Producent: Siemens
• Model: TKM2
• Typ: termostat przeciwogniowy kanałowy z kapilarnym czujnikiem temperatury
• Zastosowanie: monitorowanie temperatury powietrza w kanałach powietrznych w celu zapobiegania powstaniu pożaru
• Zakres nastawy (wartość zadana XK): 20…110 °C
• Histereza przełączania (∆t): 2 K, stała, nienastawialna
• Wyjście: beznapięciowe styki przełączne SPDT
• Obciążalność styków: maks. 250 V AC, 10 A (obciążenie rezystancyjne) / 2 A (obciążenie indukcyjne), cosφ > 0,2
• Napięcie względem ziemi: maks. 250 V AC
• Pozycja montażu: dowolna
• Materiał obudowy: tworzywo sztuczne, obudowa na metalowej płycie montażowej
• Doprowadzenie kabla: przepust kablowy PG11
• Stopień ochrony obudowy: IP54 wg IEC529
• Klasa bezpieczeństwa: I (VDE)
• Temperatura otoczenia obudowy: maks. 100 °C
• Temperatura czujnika: maks. 10% powyżej górnej granicy zakresu pomiarowego
• Masa (z opakowaniem): ok. 0,52 kg
• Zgodność: spełnia wymagania oznakowania CE

Zastosowanie

Termostat przeciwogniowy TKM2 stosowany jest do nadzoru temperatury powietrza w kanałach powietrznych. Jego zadaniem jest wczesne wykrywanie niebezpiecznego wzrostu temperatury, aby zapobiec powstaniu pożaru w instalacjach kanałowych. Po przekroczeniu nastawionej temperatury powietrza w kanale termostat przełącza swój styk przełączny, umożliwiając realizację funkcji zabezpieczających w systemie sterowania.

Funkcje i działanie

Monitorowanie temperatury i przełączanie styków

• Sonda pomiarowa termostatu TKM2 mierzy temperaturę powietrza w kanale w zakresie 20…110 °C.
• Gdy temperatura w kanale osiągnie ustawioną wartość zadaną XK, termostat przełącza styk SPDT.
• Poziom histerezy przełączania wynosi 2 K i jest stały – nie może być zmieniany, co zapewnia powtarzalne, stabilne punkty przełączania.

Kapilarny czujnik temperatury

• Sonda pomiarowa umieszczona jest wewnątrz metalowej spirali, która jest przylutowana do płyty montażowej.
• Czujnik działa zgodnie z zasadą rozszerzalności cieplnej cieczy – zmiana temperatury powoduje zmianę objętości medium w kapilarze, co wywołuje przełączenie mechanizmu stykowego.

Nastawa temperatury

• Aby zmienić nastawę temperatury, należy zdjąć pokrywę obudowy, mocowaną dwiema śrubami.
• Wartość zadana XK jest regulowana w zakresie 20…110 °C.
• Histereza 2 K jest fabrycznie ustawiona i nienastawialna, dzięki czemu użytkownik reguluje tylko temperaturę zadziałania.

Budowa

• Obudowa: z trwałego tworzywa sztucznego, przeznaczona do montażu na metalowej płycie montażowej.
• Pokrywa: mocowana do obudowy przy pomocy 2 wkrętów, zdejmowana w celu dostępu do elementów nastawczych i zacisków.
• Sonda pomiarowa: umieszczona wewnątrz spirali przylutowanej do płyty montażowej, co zapewnia stabilne osadzenie czujnika.
• Wyprowadzenie przewodu: przez przepust kablowy PG11, ułatwiający szczelne wprowadzenie kabla zasilającego / sygnałowego.
• Stopień ochrony IP54 chroni elementy wewnętrzne przed kurzem i rozbryzgami wody podczas pracy w typowym środowisku kanałów powietrznych.

Dane techniczne

• Model: TKM2
• Rodzaj czujnika: kapilarny, oparty na rozszerzalności cieplnej cieczy
• Zakres nastawy / pomiarowy (XK): 20…110 °C
• Histereza przełączania (∆t): 2 K, stała
• Wyjście: beznapięciowe styki przełączne SPDT
• Obciążalność styków: maks. 250 V AC, 10 A (rezystancyjnie) / 2 A (indukcyjnie), cosφ > 0,2
• Napięcie względem ziemi: maks. 250 V AC
• Pozycja montażu: dowolna
• Materiał obudowy: tworzywo sztuczne
• Płyta montażowa: metalowa
• Doprowadzenie kabla: przepust PG11
• Klasa bezpieczeństwa: I (VDE)
• Stopień ochrony: IP54 wg IEC529
• Temperatura otoczenia obudowy (praca): maks. 100 °C
• Temperatura czujnika (praca): maks. 10% powyżej zakresu pomiarowego
• Masa (z opakowaniem): ok. 0,52 kg
• Zgodność: spełnia wymagania CE

Montaż

• Termostat TKM2 jest dostarczany z instrukcją montażu (nr 35199).
• Obudowa termostatu mocowana jest na zewnętrznej ścianie kanału powietrznego, z którego temperatura ma być monitorowana.
• Pozycja montażu może być dowolna, co ułatwia dopasowanie do geometrii kanału i instalacji.
• Podłączenie elektryczne realizowane jest do zacisków styków SPDT (3 zaciski); pozycja styków w stanie „zimno” przedstawiona jest w schemacie zacisków urządzenia.
• Przewód zasilający / sygnałowy wprowadza się przez przepust PG11, zapewniający odpowiednie uszczelnienie obudowy.
• Uwaga: należy bezwzględnie przestrzegać dopuszczalnej obciążalności styków 250 V AC / 10(2) A, zgodnie z danymi technicznymi urządzenia.

Podsumowanie

Siemens TKM2 to kompaktowy, przeciwogniowy termostat kanałowy z kapilarnym czujnikiem, zaprojektowany do niezawodnego monitorowania temperatury powietrza w kanałach. Stała histereza 2 K, szeroki zakres nastawy 20…110 °C, beznapięciowy styk przełączny SPDT 250 V AC / 10(2) A, stopień ochrony IP54 oraz klasa bezpieczeństwa I sprawiają, że jest to solidne rozwiązanie do zastosowań zabezpieczających przed przegrzaniem i powstaniem pożaru w instalacjach kanałowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania CE.
• Urządzenie elektryczne do monitorowania temperatury powietrza w kanałach wentylacyjnych. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, instalację i okablowanie należy wykonywać zgodnie z lokalnymi przepisami bezpieczeństwa oraz środkami ochrony obowiązującymi dla instalacji elektrycznych.
• Urządzenie należy montować na zewnętrznej ścianie kanału powietrznego, zgodnie z instrukcją montażu producenta.
• Przed podłączeniem należy bezwzględnie przestrzegać parametrów styków przełączających: maks. 250 V AC, maks. 10 A obciążenia rezystancyjnego / 2 A obciążenia indukcyjnego, cosφ > 0,2. Przekroczenie tych wartości może spowodować uszkodzenie urządzenia lub zagrożenie dla bezpieczeństwa.
• Napięcie względem ziemi nie może przekraczać 250 V AC.
• Urządzenie posiada klasę bezpieczeństwa I. Podłączenie należy wykonać zgodnie z wymaganiami tej klasy ochronności oraz obowiązującymi przepisami lokalnymi.
• Zmianę nastawy temperatury należy wykonywać po zdjęciu pokrywy, zgodnie z dokumentacją producenta. Histereza przełączania dla modelu TKM2 jest stała i wynosi 2 K — nie może być zmieniana.
• Nie przekraczać dopuszczalnych warunków pracy: zakres nastawy 20...110 °C, maksymalna temperatura otoczenia obudowy 100 °C, maksymalna temperatura czujnika do 10% powyżej zakresu pomiarowego.
• Urządzenie ma stopień ochrony IP54. Należy zapewnić prawidłowe wykonanie montażu i wprowadzenia przewodu przez przepust PG11, aby nie pogorszyć ochrony obudowy.
• Nie stosować produktu w sposób niezgodny z dokumentacją producenta. Nieprawidłowy montaż lub podłączenie może spowodować nieprawidłowe działanie zabezpieczenia przeciwogniowego.
• Zużyty produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.
