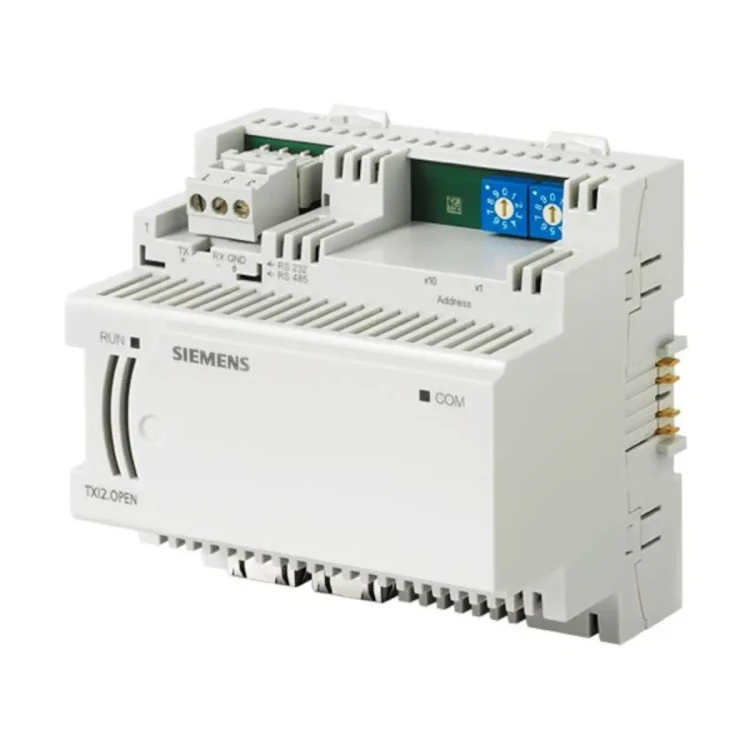

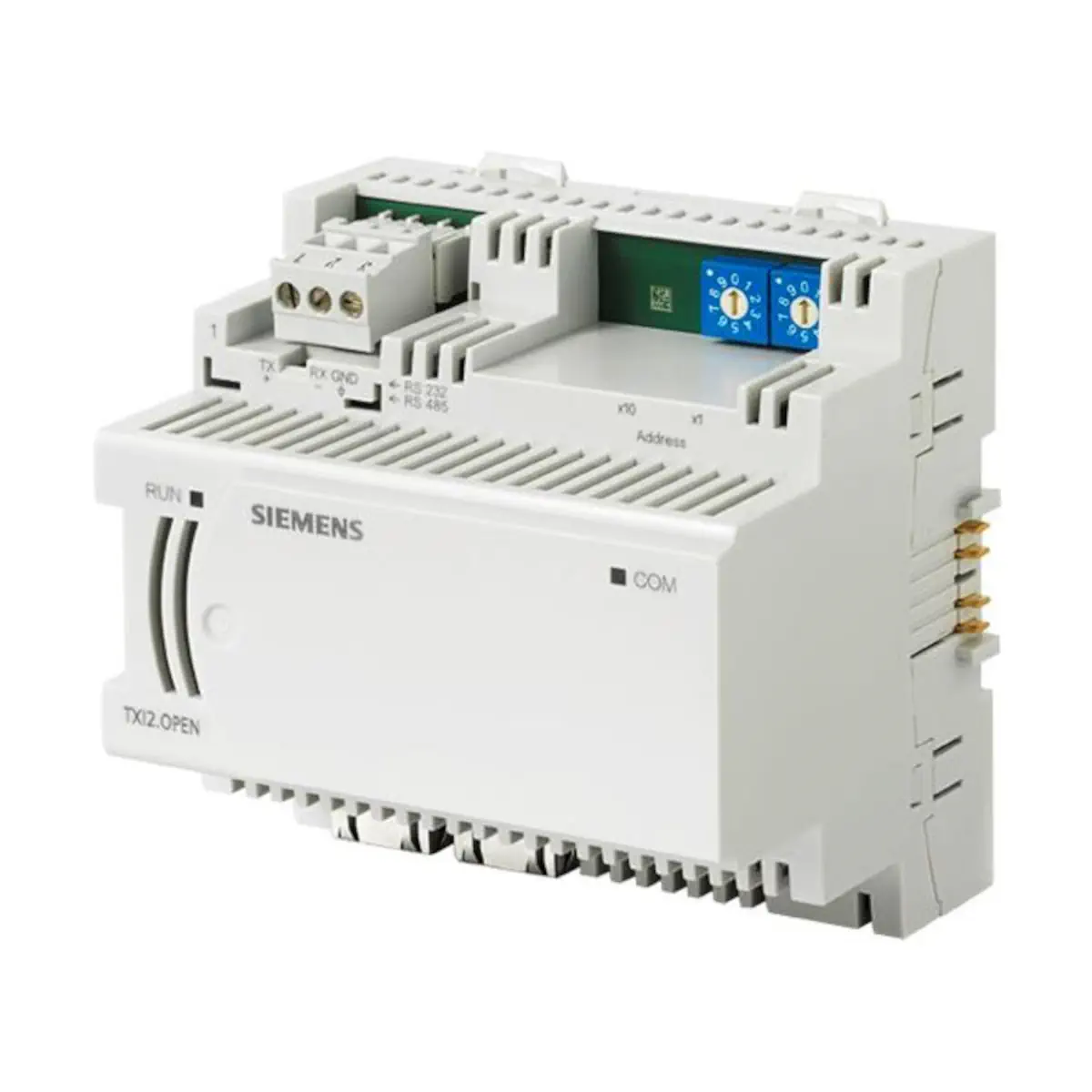

TXI2-S.OPEN Moduł z interfejsem do podłączenia urządzeń 3-cich, do 40 DP, ze zdalnym dostępem TCP/IP

TXI2-S.OPEN to moduł TX Open RS232/485 firmy Siemens, przeznaczony do integracji urządzeń i systemów trzecich z systemem automatyki i zarządzania budynkiem Desigo (od wersji V4.1 lub wyższej). Moduł może komunikować się z urządzeniami zewnętrznymi poprzez RS232, RS485 lub Ethernet, a aplikacje integracyjne są wgrywane przez interfejs Ethernet. Wariant TXI2-S.OPEN obsługuje do 40 punktów danych i jest zasilany bezpośrednio z magistrali międzymodułowej DC 24 V, bez konieczności stosowania oddzielnego zasilacza.

Najważniejsze cechy

• Producent: Siemens
• Model: TXI2-S.OPEN
• Nr magazynowy: S55661-J123
• Typ: moduł integracyjny TX Open RS232/485 (TX-I/O; Desigo Open)
• Zastosowanie: integracja urządzeń/systemów trzecich z Desigo (V4.1 lub wyższy)
• Liczba punktów danych: do 40
• Interfejsy: RS232 / RS485 (przełączane programowo) oraz Ethernet
• Ethernet: 2 × RJ45 (funkcjonalność hub’a)
• Montaż: szyna DIN 35 × 7,5 mm (TH35-7.5, EN60715)
• Obudowa: zgodna z DIN 43880, szerokość 96 mm
• Diagnostyka: diody LED RUN i COM, przycisk Reset

Zastosowanie

TXI2-S.OPEN służy jako platforma sprzętowa do integracji urządzeń i systemów innych producentów z Desigo. Moduł pracuje z predefiniowanymi aplikacjami integracyjnymi Siemensa lub z aplikacjami opracowanymi we własnym zakresie. Dostęp do konfiguracji oraz do wartości punktów danych możliwy jest również poprzez aplikację WEB (przez Ethernet i przeglądarkę internetową).

Komunikacja i interfejsy

RS232 / RS485 (złącza śrubowe)

• Wybór RS232 lub RS485: programowy (te same zaciski podłączeniowe)
• Separacja elektryczna: interfejsy szeregowe są elektrycznie odizolowane od magistrali międzymodułowej
• Prędkość transmisji: 300…115 200 bodów (RS232 i RS485)
• RS232: dostępne sygnały RXD i TXD, bez sygnałów „handshake”
• Terminator RS485: możliwy do załączenia programowo (1 nF, 120 Ohm)
• Zaciski: 1 / 2 / 3
  • RS232: 1 = TX, 2 = RX, 3 = GND (wyrównanie potencjału)
  • RS485: 1 = +, 2 = −, 3 = GND (wyrównanie potencjału)
• Długość okablowania sygnałowego: RS485 do 1000 m, RS232 do 80 m

Ethernet

• Porty: 2 × RJ45, ekranowane
• Typ interfejsu: 100BASE-TX, zgodny z IEEE 802.3
• Prędkość transmisji: 10/100 Mbps, autodetekcja
• Zastosowanie Ethernet: wgrywanie firmware/aplikacji/konfiguracji oraz dostęp WEB
• Zalecenie: nie podłączać przewodu do portu Ethernet, jeśli zdalny dostęp nie będzie wykorzystywany (urządzenie ma domyślny adres IP i w takiej sytuacji może przechodzić do stanu niezdefiniowanego, jeśli nie jest podłączone do sieci).

Diagnostyka i obsługa

Diody LED

• RUN (zielona):
  • ON: moduł OK, wszystkie funkcje działają poprawnie
  • OFF: brak zasilania / moduł uszkodzony (błąd sprzętowy)
  • Miganie (różne wzory): stany uwag/błędów (szczegóły w dokumentacji instalacyjnej TX-I/O)
• COM:
  • zielona: odbieranie danych (RS)
  • czerwona: wysyłanie danych (RS)

Adresowanie

• Przełączniki obrotowe: 2 × (pozycje 0…9) do ustawiania adresu modułu
• Ustawienie fabryczne: 00 (moduł nieaktywny)

Przycisk Reset (zasilanie)

• Reset zasilania: przytrzymanie min. 2 s – restart z bieżącą konfiguracją
• Przywrócenie ustawień fabrycznych: przytrzymanie do momentu stałego świecenia czerwonej diody (min. 10 s) – wymagane ponowne skonfigurowanie (hasło, aplikacja i konfiguracja)

Zasilanie, montaż i okablowanie

• Zasilanie: DC 24 V z magistrali międzymodułowej (bez oddzielnego zasilacza)
• Magistrala międzymodułowa: złącza po lewej i prawej stronie obudowy; moduł może być instalowany pomiędzy modułami I/O lub na końcu rzędu
• Wymiana/demontaż: usunięcie modułu z rzędu przerywa zasilanie i sygnał magistrali międzymodułowej dla modułów znajdujących się za nim
• Montaż mechaniczny: szyna DIN TH35-7.5 (EN60715); dopuszczalna dowolna pozycja montażu
• Wymagania dot. wentylacji: zapewnić odpowiedni przepływ powietrza (maks. temperatura otoczenia 50°C)

Dane techniczne

• Napięcie zasilania: DC 24 V (z magistrali międzymodułowej)
• Pobór prądu / mocy: 100 mA / 2,4 W
• Stopień ochrony (EN 60529): IP30 (front w sekcji szyny DIN), IP20 (zaciski podłączeniowe)
• Klasa bezpieczeństwa: III
• Klasyfikacja wg EN 60730: typ 1, stopień zanieczyszczenia 2
• Warunki pracy (EN 60721-3-3): klasa 3K5, -5…50°C, 5…95% r.h. (bez kondensacji)
• Transport (EN 60721-3-2): klasa 2K3, -25…70°C, 5…95% r.h.
• Warunki mechaniczne: transport klasa 2M2, praca klasa 3M2
• Obudowa: jasny szary, RAL 7035
• Waga: 161 g (bez opakowania) / 199 g (z opakowaniem)
• Okablowanie zacisków:
  • drut miedziany lub linka z tulejkami: 1 × 0,6 mm ø do 2,5 mm² lub 2 × 0,6 mm ø do 1,0 mm²
  • drut miedziany lub linka bez tulejek: 1 × 0,6 mm ø do 2,5 mm² lub 2 × 0,6 mm ø do 1,5 mm²
  • moment dokręcania: 0,6 Nm (wkręt rozmiar 1, średnica główki ≤ 4,5 mm)
• Odporność na błędne okablowanie:
  • zaciski: zabezpieczone przeciwko zwarciom i błędnemu podaniu napięcia AC/DC 24 V
  • podłączenie magistrali: brak zabezpieczenia
  • interfejs RJ45: brak zabezpieczenia
  • napięcie wyższe niż 24 V AC/DC: brak zabezpieczenia

Podsumowanie

Siemens TXI2-S.OPEN (S55661-J123) to kompaktowy moduł TX Open RS232/485 do integracji systemów i urządzeń zewnętrznych z Desigo. Oferuje elastyczną komunikację przez RS232/RS485 (wybierane programowo) oraz 2 porty Ethernet, wygodne uruchomienie (wgrywanie aplikacji przez Ethernet), czytelną diagnostykę LED i zasilanie z magistrali międzymodułowej DC 24 V. Wersja TXI2-S.OPEN obsługuje do 40 punktów danych, sprawdzając się w kompaktowych integracjach w ramach instalacji TX-I/O.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania zgodności EU (CE).
• Urządzenie jest odpadem elektronicznym w rozumieniu dyrektywy 2012/19/EU (WEEE). Nie wolno wyrzucać go z nieposortowanymi odpadami komunalnymi; zużyty sprzęt należy przekazać do odpowiedniego punktu odbioru odpadów elektronicznych zgodnie z przepisami krajowymi.
• Nieprzestrzeganie krajowych przepisów bezpieczeństwa może spowodować obrażenia ciała lub uszkodzenie mienia. Należy przestrzegać obowiązujących przepisów krajowych i odpowiednich zasad bezpieczeństwa.
• Urządzenie jest zasilane napięciem DC 24 V bezpośrednio z magistrali międzymodułowej. Nie jest wymagany oddzielny zasilacz.
• Złącze magistrali międzymodułowej oraz interfejs RJ45 nie posiadają zabezpieczenia przeciwzwarciowego ani zabezpieczenia przed nieprawidłowym okablowaniem. Napięcie wyższe niż 24 V AC/DC może spowodować uszkodzenie urządzenia.
• Urządzenie należy montować na standardowej szynie 35 x 7,5 mm (TH35-7.5 zgodnie z EN 60715).
• Urządzenie może być montowane w dowolnej pozycji, jednak należy zapewnić odpowiedni przepływ powietrza tak, aby temperatura otoczenia podczas pracy nie przekraczała 50°C.
• Usunięcie modułu z rzędu może spowodować przerwanie zasilania i sygnału magistrali międzymodułowej dla kolejnych modułów w szeregu.
• Jeżeli zdalny dostęp przez Ethernet nie będzie wykorzystywany, producent zaleca nie podłączać przewodu do portu Ethernet. Urządzenie ma domyślny adres IP i przy nieprawidłowym podłączeniu może przejść do stanu niezdefiniowanego.
• Przywrócenie ustawień fabrycznych usuwa dotychczasową konfigurację urządzenia. Po resecie wymagane jest ponowne skonfigurowanie hasła, aplikacji i konfiguracji.
• Warunki pracy: temperatura od -5°C do 50°C, wilgotność 5...95% bez kondensacji.
• Stopień ochrony obudowy: IP30 od frontu w sekcji szyny DIN, IP20 na zaciskach podłączeniowych.
