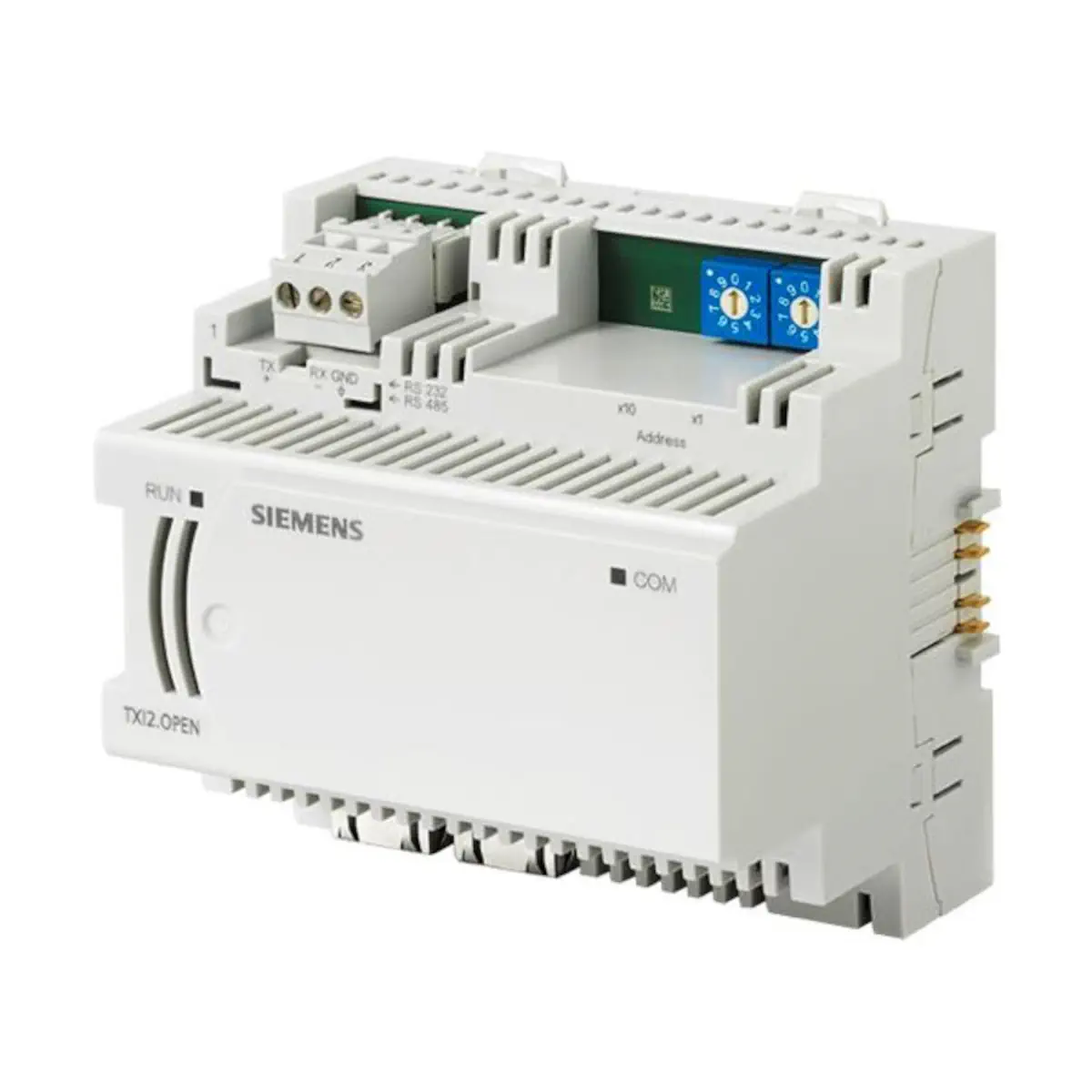

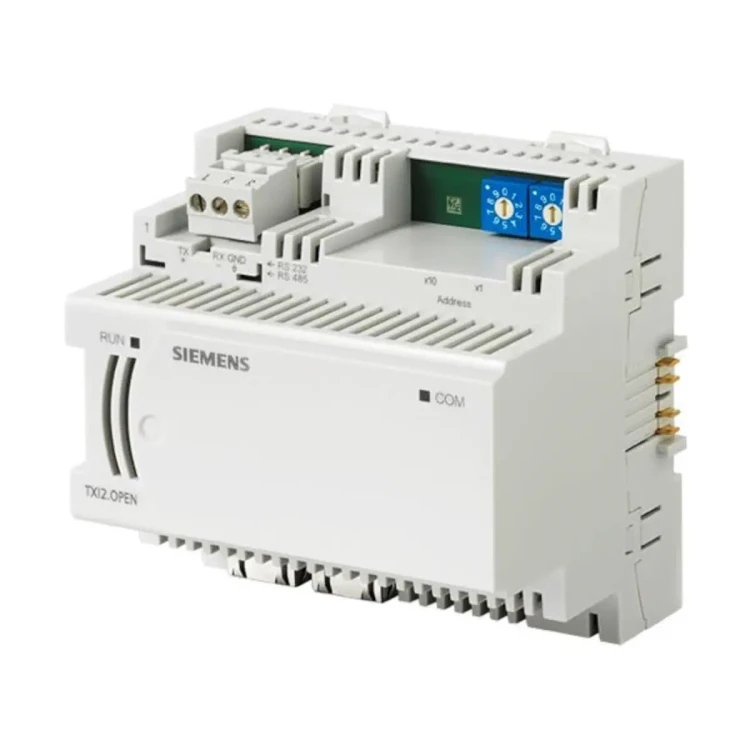

TXI2.OPEN Moduł z interfejsem do podłączenia urządzeń 3-cich, do 160 DP, ze zdalnym dostępem TCP/IP

TXI2.OPEN to moduł TX Open RS232/485 firmy Siemens, przeznaczony do integracji urządzeń i systemów trzecich z systemem automatyki i zarządzania budynkiem Desigo (od wersji V4.1 lub wyższej). Moduł komunikuje się z urządzeniami zewnętrznymi poprzez RS232, RS485 lub Ethernet, a wymagane aplikacje integracyjne są wgrywane do urządzenia przez interfejs Ethernet. Model TXI2.OPEN obsługuje do 160 punktów danych i jest zasilany bezpośrednio z magistrali międzymodułowej (DC 24 V), bez potrzeby stosowania oddzielnego zasilacza.

Najważniejsze cechy

• Producent: Siemens
• Model: TXI2.OPEN
• Nr magazynowy: S55661-J120
• Typ: moduł integracyjny TX Open RS232/485
• Zastosowanie: integracja urządzeń i systemów trzecich z Desigo (od V4.1)
• Liczba obsługiwanych punktów danych: do 160
• Interfejsy: RS232 / RS485 (wybór programowy) oraz 2 × Ethernet (RJ45)
• Zasilanie: DC 24 V z magistrali międzymodułowej (bez oddzielnego zasilania)
• Konstrukcja: obudowa zgodna z DIN 43880, szerokość 96 mm
• Diagnostyka: diody LED RUN i COM, aplikacja WEB (przez Ethernet)
• Obsługa: przełącznik adresowy (2 pokrętła) oraz przycisk Reset

Zastosowanie

TXI2.OPEN jest platformą sprzętową do integracji urządzeń i systemów trzecich z systemem Desigo (wersja 4 lub nowsza; integracja od V4.1). Moduł pracuje z wykorzystaniem predefiniowanych aplikacji Siemensa lub rozwiązań opracowanych we własnym zakresie.

Funkcje i działanie

• Integracja urządzeń trzecich poprzez RS232, RS485 lub Ethernet do systemu Desigo.
• Aplikacje integracyjne są wgrywane do modułu przez interfejs Ethernet.
• Aplikacja WEB (przez Ethernet, z poziomu przeglądarki) zapewnia dostęp do danych konfiguracyjnych interfejsu oraz wartości punktów danych z systemów/urządzeń trzecich.
• Narzędzie TX Open Tool umożliwia wgrywanie firmware, aplikacji integracyjnej oraz danych konfiguracyjnych do modułu.

Obsługiwane rozwiązania integracyjne (przykłady dostępnych aplikacji Siemensa)

• Modbus
• M-bus
• USS (SED2, G120P)
• Grundfos
• G120P
• Danfoss (w oparciu o Modbus)
• WILO (w oparciu o Modbus)

Interfejsy i komunikacja

RS232 / RS485 (złącza śrubowe)

• Wspólne złącza dla RS232 i RS485; wybór trybu dokonywany programowo.
• Prędkość transmisji: 300 do 115 200 bodów (RS232 i RS485).
• RS232: dostępne sygnały RXD i TXD, bez sygnału „handshake”.
• Terminator RS485: załączany programowo (1 nF, 120 Ohm).
• Długość okablowania sygnałowego: RS485 do 1 000 m, RS232 do 80 m.
• Zaciski (przełączane programowo RS232/RS485):
  • 1: TX (RS232) / + (RS485)
  • 2: RX (RS232) / − (RS485)
  • 3: GND (wyrównanie potencjału)

Ethernet (2 × RJ45)

• Gniazda: 2 × RJ45, ekranowane
• Typ interfejsu: 100BASE-TX, zgodny z IEEE 802.3
• Prędkość transmisji: 10/100 Mbps, autodetekcja
• Funkcjonalność: hub
• Uwaga eksploatacyjna: zalecane jest niepodłączanie przewodu do portu Ethernet, jeśli zdalny dostęp nie będzie wykorzystywany (urządzenia mają domyślny adres IP i mogą przechodzić do stanu niezdefiniowanego, jeśli nie są podłączone do sieci).

Diagnostyka i obsługa

Diody LED

• RUN (zielona): status pracy modułu (ON – moduł OK; OFF – brak zasilania lub błąd sprzętowy; miganie – uwagi/błędy).
• COM: komunikacja po stronie RS (zielona – odbieranie danych; czerwona – wysyłanie danych).

Adresowanie modułu

• Przełącznik obrotowy (2 szt.) do ustawiania adresu modułu.
• Zakres ustawień: pozycje 0…9 (dla każdego przełącznika).
• Ustawienie fabryczne: 00 (moduł TX Open RS232/485 jest nieaktywny).

Przycisk Reset (zasilanie)

• Reset zasilania: przytrzymanie min. 2 s – restart urządzenia z obecną konfiguracją.
• Przywrócenie ustawień fabrycznych: przytrzymanie do momentu, aż czerwona dioda zacznie świecić stale (min. 10 s) – konieczna ponowna konfiguracja (hasło, aplikacja i konfiguracja).

Montaż

• Montaż: na standardowej szynie 35 × 7,5 mm (TH35-7.5 zgodnie z EN60715).
• Pozycja w rzędzie: moduł może być instalowany pomiędzy istniejącymi modułami I/O lub na końcu rzędu (złącza magistrali międzymodułowej po lewej i prawej stronie obudowy).
• Wymiana/demontaż: usunięcie modułu z rzędu powoduje przerwanie zasilania i sygnału magistrali międzymodułowej dla następujących po nim modułów.
• Orientacja: urządzenia TX-I/O mogą być montowane w dowolnej pozycji.
• Wentylacja: należy zapewnić odpowiedni przepływ powietrza; maks. temperatura otoczenia 50°C.

Dane techniczne

• Zasilanie: DC 24 V (z magistrali międzymodułowej; oddzielny zasilacz nie jest wymagany)
• Pobór prądu / mocy: 100 mA / 2,4 W
• Izolacja: interfejsy szeregowe RS232/RS485 elektrycznie odizolowane od magistrali międzymodułowej
• Zabezpieczenie zacisków: zaciski zabezpieczone przeciwko zwarciom i błędnemu podaniu napięcia AC/DC 24 V
• Stopień ochrony (EN 60529): IP30 (fronty w sekcji szyny DIN), IP20 (zaciski podłączeniowe)
• Klasyfikacja (EN 60730): typ 1, stopień zanieczyszczenia 2, klasa bezpieczeństwa III
• Warunki pracy: -5…50°C; wilgotność 5…95% (bez kondensacji)
• Warunki transportu (opakowane): -25…70°C; wilgotność 5…95%
• Okablowanie zacisków:
  • drut miedziany lub linka z tulejkami: 1 × (0,6 mm ø do 2,5 mm²) lub 2 × (0,6 mm ø do 1,0 mm²)
  • drut miedziany lub linka bez tulejek: 1 × (0,6 mm ø do 2,5 mm²) lub 2 × (0,6 mm ø do 1,5 mm²)
  • Wkręt: rozmiar 1, średnica główki ø ≤ 4,5 mm; moment: 0,6 Nm
• Obudowa: zgodna z DIN 43880; kolor: jasny szary (RAL 7035)
• Waga: 161 g (bez opakowania) / 199 g (z opakowaniem)

Podsumowanie

Siemens TXI2.OPEN to moduł integracyjny TX Open z interfejsami RS232/RS485 i podwójnym Ethernet, przeznaczony do włączania urządzeń i systemów trzecich do środowiska Desigo. Zasilanie z magistrali międzymodułowej DC 24 V, możliwość wgrywania aplikacji integracyjnych przez Ethernet, diagnostyka LED oraz obsługa do 160 punktów danych czynią go praktycznym rozwiązaniem do realizacji integracji w ramach platformy TX-I/O.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować zgodnie z dyrektywą 2012/19/UE (WEEE). Nie wyrzucać z odpadami komunalnymi; zużyty sprzęt przekazać do odpowiedniego punktu odbioru odpadów elektronicznych, zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących przepisów może spowodować obrażenia ciała lub uszkodzenie mienia.
• Urządzenie jest modułem niskonapięciowym zasilanym napięciem DC 24 V z magistrali międzymodułowej. Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta.
• Moduł przeznaczony jest do montażu na standardowej szynie 35 x 7,5 mm (TH35-7.5 zgodnie z EN 60715).
• Urządzenie może być montowane w dowolnej pozycji, jednak należy zapewnić odpowiedni przepływ powietrza tak, aby temperatura otoczenia podczas pracy nie przekraczała 50°C.
• Podczas wymiany lub usunięcia modułu z rzędu należy uwzględnić, że spowoduje to przerwanie zasilania i sygnału magistrali międzymodułowej dla kolejnych modułów.
• Podłączenie należy wykonywać wyłącznie zgodnie z przeznaczeniem interfejsów RS232, RS485 i Ethernet oraz zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Wszystkie zaciski są zabezpieczone przed zwarciem i błędnym podaniem napięcia AC/DC 24 V, jednak złącze magistrali międzymodułowej oraz interfejs RJ45 nie posiadają takiego zabezpieczenia. Napięcie wyższe niż 24 V AC/DC może spowodować uszkodzenie urządzenia.
• Nie podłączać przewodu do portu Ethernet, jeśli nie będzie wykorzystywany zdalny dostęp. Urządzenie posiada domyślny adres IP i niepodłączone do sieci może przejść do stanu niezdefiniowanego.
• Urządzenie przeznaczone jest do pracy w warunkach bez kondensacji wilgoci. Dopuszczalna temperatura pracy wynosi od -5°C do 50°C.
• Stopień ochrony obudowy wynosi IP30, a zacisków podłączeniowych IP20, dlatego urządzenie należy instalować w odpowiednim miejscu, chroniącym przed przypadkowym dotykiem części podłączeniowych oraz przed wpływem niekorzystnych warunków środowiskowych.
