UH30-B53-P0H0A Ciepłomierz ultradźwiękowy 6 m³/h, montaż na zasilaniu, dł. korpusu 260 mm, PN16, gwint 1¼", DN25, bez komunikacji

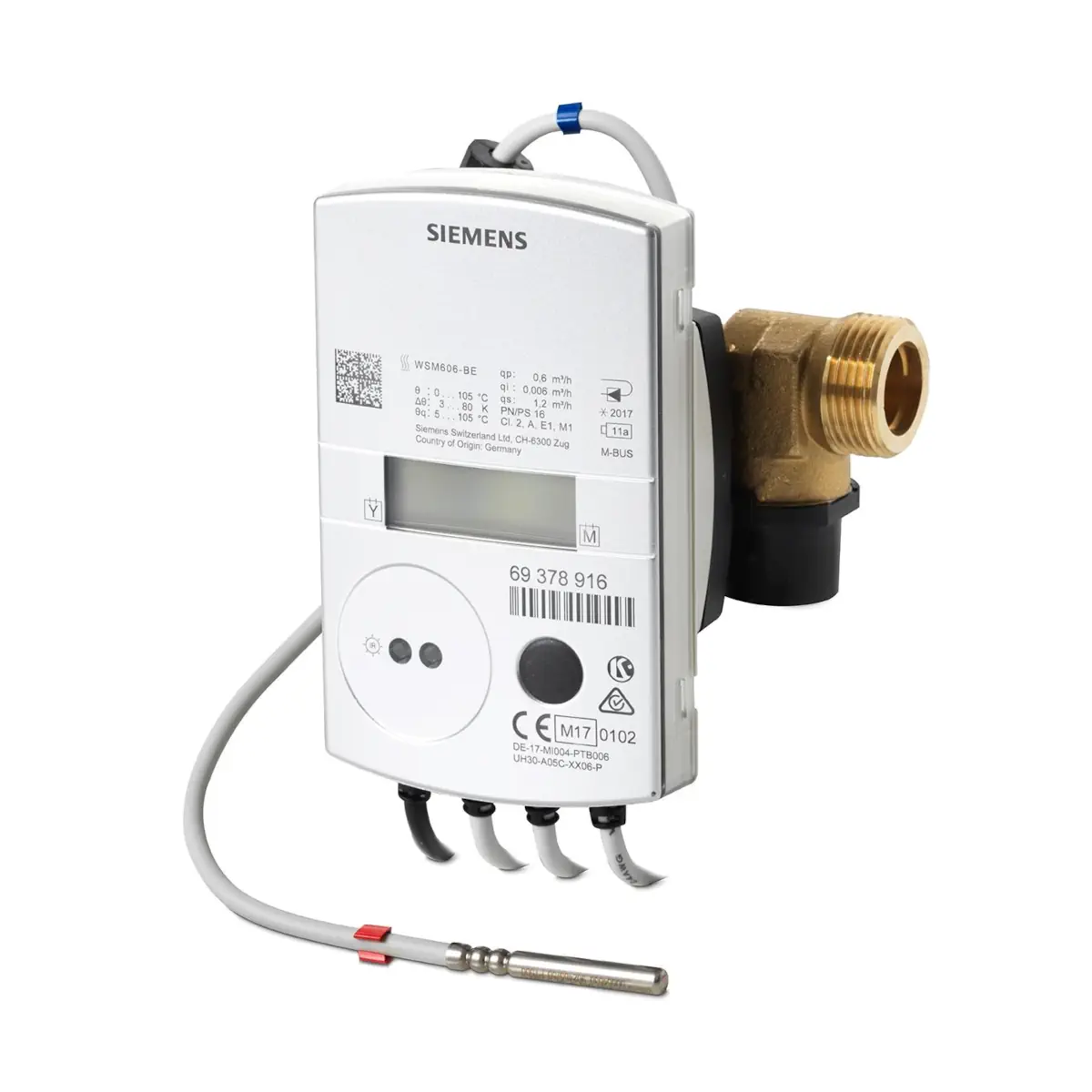

UH30-B53-P0H0A to kompaktowy, ultradźwiękowy ciepłomierz Siemens do pomiaru przepływu i zużycia energii w wodnych instalacjach grzewczych. Licznik ma zintegrowany przetwornik przepływu z mosiądzu (UH30..), dwa podłączone czujniki temperatury Pt500 oraz elektroniczny przelicznik obliczający energię na podstawie natężenia przepływu i różnicy temperatury zasilania/powrotu. Dzięki technologii ultradźwiękowej brak ruchomych części oznacza brak zużycia elementów pomiarowych.

Najważniejsze cechy

• Producent: Siemens
• Model: UH30-B53-P0H0A
• Typ urządzenia: kompaktowy ultradźwiękowy licznik ciepła (ciepłomierz)
• Przetwornik przepływu: mosiądz
• Przepływ nominalny (qp): 6,0 m³/h
• Długość zabudowy: 260 mm
• Przyłącza: gwintowane G 1¼"
• Miejsce montażu: na zasilaniu
• Zatwierdzenia: EN 1434 (klasa 3) oraz MID 2004/22/EG
• Zakres dynamiki przepływu: 1:100 wg PN-EN 1434 (zakres całkowity 1:1000)
• Brak wymogu odcinków prostych przed i za licznikiem
• Montaż: możliwy w pozycji poziomej lub pionowej
• Interfejs optyczny do odczytu i parametryzacji (zgodny z EN 62056-21)
• Automatyczna samo-diagnoza błędów montażowych i usterek

Zastosowanie

UH30-B53-P0H0A jest przeznaczony do fizycznego pomiaru zużycia energii cieplnej w wodnych instalacjach grzewczych, szczególnie w zastosowaniach o ograniczonej przestrzeni montażowej (zwarta konstrukcja licznika).

Budowa i zasada działania

Pomiar ultradźwiękowy (bez części ruchomych)

• Natężenie przepływu mierzone jest w ultradźwiękowym układzie pomiarowym, który nie ulega zużyciu (brak ruchomych elementów).
• Objętość wyznaczana jest na podstawie różnicy czasów przebiegu impulsów ultradźwiękowych w kierunku zgodnym i przeciwnym do kierunku przepływu.

Pomiar temperatury i obliczanie energii

• Temperatury zasilania i powrotu mierzone są czujnikami rezystancyjnymi Pt500.
• Przelicznik oblicza energię na podstawie przepływu i różnicy temperatur, z płynną kompensacją współczynnika cieplnego.
• W kompaktowych licznikach czujniki temperatury nie podlegają wymianie.

Odczyt i komunikacja

• Interfejs optyczny: do odczytu i parametryzacji na obiekcie (protokół podobnie do EN 62056-21; wg EN 13757-2 / -3).
• Wyświetlacz: duży, czytelny, 7-cyfrowy, z dynamiczną sygnalizacją obecności przepływu.
• Samo-diagnoza: ciągłe testy umożliwiają wykrywanie i prezentację błędów (na wyświetlaczu jako kody błędów).

Dane techniczne (dla modelu UH30-B53-P0H0A)

• Przepływ nominalny (qp): 6,0 m³/h
• Przepływ maksymalny (qs): 12 m³/h
• Przepływ minimalny (qi): 60 l/h
• Próg zadziałania: 12 l/h
• Klasa metrologiczna: 1:100
• Ciśnienie nominalne: 1,6 MPa (PN 16)
• Spadek ciśnienia przy qp: 230 mbar
• Kv (dla Δp = 1 bar): 12,8 m³/h
• Długość zabudowy: 260 mm
• Gwint przyłączy: G 1¼"
• Zakres pomiarowy temperatury (przelicznik): 0…180°C
• Zakres różnicy temperatury ΔΘ: 3…80 K
• Próg temperatury: 0,2 K
• Czujniki temperatury: Pt500, Ø 5,2 mm, długość 45 mm
• Długość kabla czujnika: 1,5 m
• Długość kabla sygnałowego: 1,5 m
• Zasilanie: bateria litowa 3,6 V
• Trwałość baterii: 6 lat
• Stopień ochrony: przelicznik IP54; przetwornik przepływu IP54
• Jednostka energii: GJ

Montaż

• Miejsce montażu: model UH30-B53-P0H0A przeznaczony jest do montażu na zasilaniu.
• Pozycja montażu: dowolna (możliwy montaż poziomy lub pionowy).
• Odcinki proste: nie są wymagane odcinki stabilizujące przed ani za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację, a kierunek przepływu musi być zgodny ze strzałką na korpusie.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym co przetwornik przepływu; nie należy odłączać ani modyfikować przewodów czujników.

Zakres dostawy

• Ultradźwiękowy licznik ciepła UH30-B53-P0H0A
• Wielojęzyczna instrukcja montażu
• Zestaw do montażu czujnika temperatury
• 2 uszczelki
• Plomba

Podsumowanie

Siemens UH30-B53-P0H0A to solidny, kompaktowy ciepłomierz ultradźwiękowy z mosiężnym przetwornikiem przepływu, przeznaczony do montażu na zasilaniu, o parametrach dopasowanych do instalacji z qp = 6,0 m³/h i przyłączami G 1¼". Brak części ruchomych, szeroka dynamika pomiaru oraz interfejs optyczny do odczytu i parametryzacji sprawiają, że jest to praktyczne rozwiązanie do wiarygodnych rozliczeń energii w instalacjach grzewczych.
