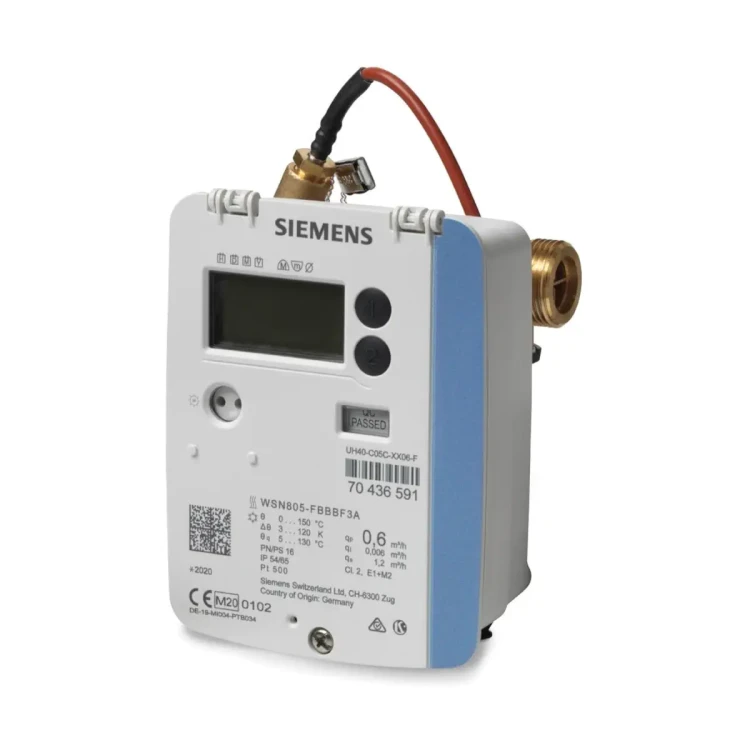

UH40-B05C-00BA Ciepłomierz ultradźwiękowy 0,6 m³/h, montaż na zasilaniu, dł. korpusu 110 mm, PN16, gwint ¾", DN15

UH40-B05C-00BA to kompaktowy ultradźwiękowy licznik ciepła firmy Siemens, przeznaczony do pomiaru przepływu i energii cieplnej w wodnych obiegach instalacji grzewczych. Model UH40-B.. jest wersją fabrycznie przewidzianą do montażu na zasileniu (po stronie ciepłej), a ultradźwiękowy przetwornik przepływu pracuje bez elementów ruchomych, co ogranicza zużycie i wspiera stabilną dokładność pomiaru.

Najważniejsze cechy

• Producent: Siemens
• Model: UH40-B05C-00BA
• Typ urządzenia: ultradźwiękowy licznik ciepła (przetwornik przepływu + przelicznik + 2 czujniki temperatury)
• Zastosowanie: pomiar zużycia energii cieplnej w wodnych instalacjach grzewczych
• Medium: woda (nie stosować do wody pitnej; nieprzeznaczony do mieszanin wody z glikolem)
• Przepływ ciągły qp: 0,6 m³/h
• Długość zabudowy: 110 mm
• Przyłącza: gwintowe G ¾"
• Miejsce montażu (typowo dla modelu): na zasileniu
• Dowolna pozycja montażowa: pozioma lub pionowa
• Dokładność: zatwierdzony wg EN 1434, klasa 2; MID 2004/22/EG (MID 2)
• Zakres pomiarowy przepływu: 1:100 zgodnie z EN 1434 (całkowity zakres 1:1000)
• Interfejs optyczny: zgodny z EN 62056-21
• Samo-diagnostyka: ciągła autodiagnostyka z komunikatami błędów
• Dziennik kalibracyjny (rejestrowane zmiany): miejsce montażu przetwornika przepływu, jednostka energii, typ czujnika, aktualizacja firmware

Zastosowanie

UH40-B05C-00BA służy do fizycznego pomiaru zużycia energii cieplnej w instalacjach wodnych. Licznik mierzy objętość przepływającej wody ultradźwiękowo oraz rejestruje temperaturę zasilenia i powrotu za pomocą platynowych czujników rezystancyjnych. Na tej podstawie przelicznik wyznacza i całkuje energię, rejestrując wynik w jednostkach energii (standardowo prezentowanych na wyświetlaczu w GJ).

Jak działa pomiar ultradźwiękowy

• Przepływ wyznaczany jest bez elementów ruchomych – na podstawie różnicy czasów propagacji impulsów ultradźwiękowych w kierunku zgodnym i przeciwnym do kierunku przepływu.
• Energia obliczana jest z objętości przepływu oraz różnicy temperatury pomiędzy zasileniem i powrotem.
• Adaptacyjny interwał pomiaru temperatury – licznik dynamicznie skraca interwał pomiaru temperatury przy szybko zmieniających się warunkach w instalacji, aby utrzymać wysoką dokładność.

Interfejsy i komunikacja

• Interfejs optyczny: do odczytu i konfiguracji licznika za pomocą głowicy optycznej (WZR-OP-USB) i oprogramowania serwisowego UltraAssist.
• Wejścia impulsowe (standard): możliwość podłączenia do dwóch wodomierzy z wyjściem impulsowym (tylko kontaktron, bez Namur); wejścia wymagają aktywacji/parametryzacji.
• Moduły komunikacyjne (opcjonalnie): moduł wyjść impulsowych, moduł M-bus, moduł RF 868 MHz (odczyt mobilny lub stacjonarny).

Zasilanie

• Trwałość baterii (dla tego modelu): 11 lat
• Możliwe opcje zasilania licznika: bateria AA lub zasilanie przez magistralę M-bus (wymagana bateria zapasowa).
• Typ baterii (w danych technicznych): bateria litowa (wymienna), 3,6 V

Dane hydrauliczne i montażowe (dla UH40-B05C-00BA)

• Przepływ ciągły qp: 0,6 m³/h
• Przepływ maksymalny qs: 1,2 m³/h
• Przepływ minimalny qi: 6 l/h
• Próg odpowiedzi (zmienny): 2,4 l/h
• Strata ciśnienia przy qp: 150 mbar
• Wartość Kv przy Δp = 1 bar: 1,5 m³/h
• Długość zabudowy: 110 mm
• Gwint przyłączy: G ¾"
• Ciśnienie znamionowe: PN 16

Dane temperaturowe i pomiarowe

• Zakres pomiaru temperatury (przelicznik): 0…180°C
• Zakres różnicy temperatur ΔT: 3…120 K
• Temperaturowy próg odpowiedzi: < 0,2 K
• Zakres temperatury przetwornika przepływu: 5…130°C (zalecane dla zastosowań grzewczych: 10…130°C)
• Temperatura maksymalna tmax: 130°C

Obudowa, wyświetlacz i wykonanie

• Stopień ochrony (dla licznika ciepła): przetwornik przepływu IP54 / przelicznik IP54
• Wyświetlacz: duży LCD (8 cyfr) z ikonami ułatwiającymi interpretację wskazań (m.in. wartości z poprzedniego roku i miesiąca)
• Wymiary przelicznika (szer. × wys. × gł.): 105 × 138 × 44 mm
• Kolor obudowy: RAL 9002 (szaro-biały); pokrywa z paskami po boku RAL 9002 / RAL 5014 (szaro-niebieski)
• Masa urządzenia z opakowaniem i wyposażeniem (dla qp 0,6 m³/h; L=110 mm): ok. 1200 g

Wskazówki montażowe (kluczowe)

• Montaż możliwy poziomo lub pionowo; odcinki proste przed/za licznikiem nie są wymagane.
• Przetwornik przepływu montować zgodnie ze strzałką kierunku przepływu, pomiędzy dwoma zaworami odcinającymi; przed montażem instalację należy dokładnie przepłukać.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu co przetwornik przepływu; nie należy rozdzielać, skracać ani przedłużać przewodów.
• Maksymalna dopuszczalna długość kabla czujników temperatury: 10 m (domyślnie 3 m); dalsze przedłużanie jest niedozwolone.

Zakres dostawy

• Instrukcja montażu i obsługi
• Zestaw wejść impulsowych
• Zestaw adaptera czujnika (zależnie od wersji czujnika)
• 2 płaskie uszczelki (dla przyłączy G ¾")
• Plomba zabezpieczająca

Podsumowanie

Siemens UH40-B05C-00BA to solidny, ultradźwiękowy licznik ciepła o przepływie ciągłym qp 0,6 m³/h, z przyłączami G ¾" i długością zabudowy 110 mm, przeznaczony do montażu na zasileniu. Zatwierdzenie EN 1434 (klasa 2) i MID 2, brak części ruchomych, rozbudowane funkcje diagnostyczne oraz możliwość rozbudowy o moduły komunikacyjne sprawiają, że jest to precyzyjne i przyszłościowe rozwiązanie do opomiarowania energii w instalacjach grzewczych.
