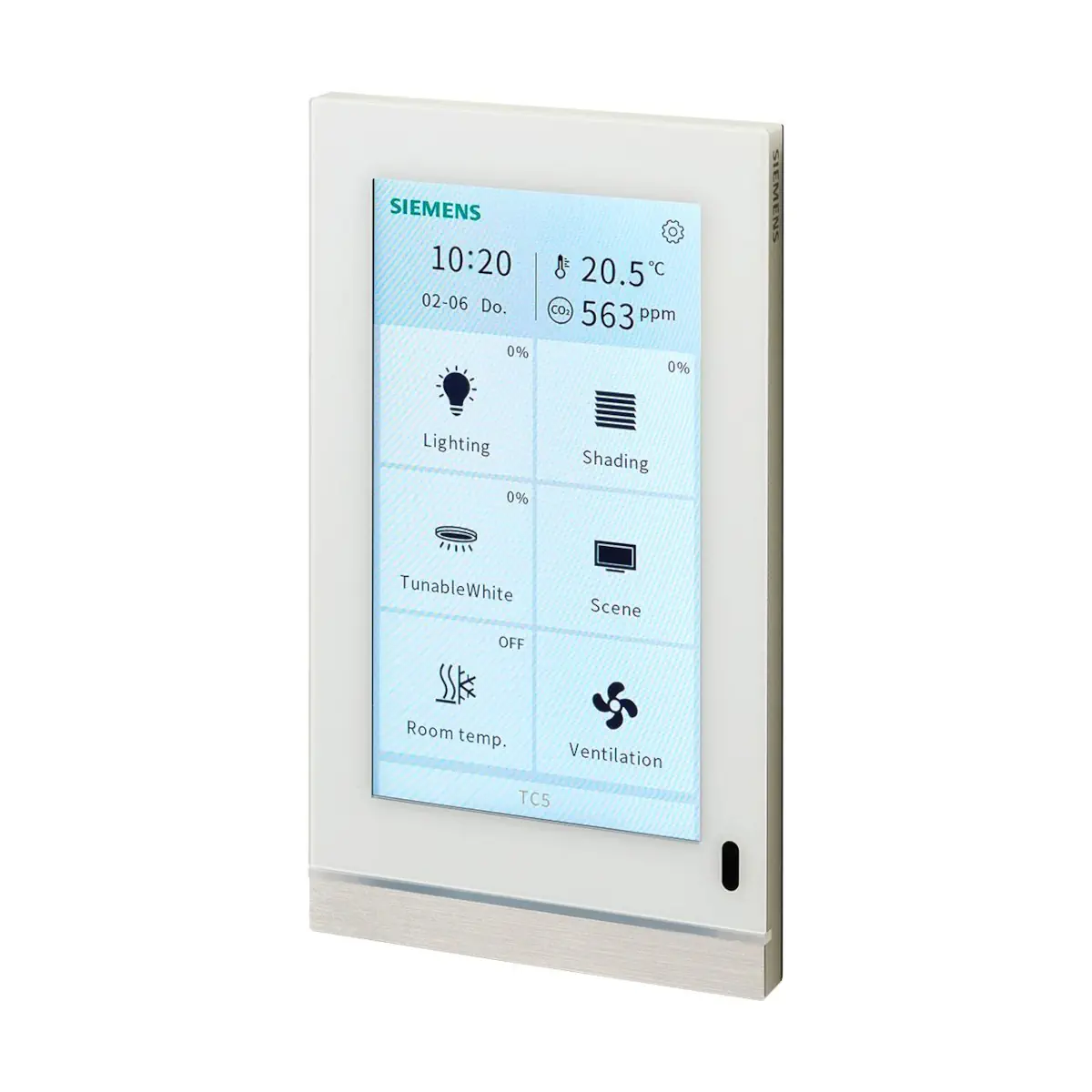

UP 205S13 Panel dotykowy TC5, kolorowy wyświetlacz 5", zasilanie 24 V DC, KNX, biały

Siemens KNX Touch Control TC5 UP 205S13 (kod magazynowy 5WG1205-2SB13) to biały, wielofunkcyjny panel dotykowy KNX S-Mode przeznaczony do wyświetlania informacji oraz sterowania instalacją pomieszczeniową. Urządzenie wyposażono w 5-calowy kolorowy ekran pojemnościowy, wbudowany czujnik temperatury, czujnik zbliżeniowy oraz obsługę szyfrowanej komunikacji KNX Data Secure. Panel może pracować w orientacji pionowej lub poziomej.

Najważniejsze cechy

• Model: UP 205S13.
• Kod magazynowy: 5WG1205-2SB13.
• Kolor obudowy: biały.
• Kolorowy, pojemnościowy ekran dotykowy 5 cali o rozdzielczości 480 × 854 px.
• Obsługa oświetlenia, osłon przeciwsłonecznych, scen, ogrzewania, chłodzenia i wentylacji.
• Interfejs do obsługi urządzeń klimatyzacyjnych VRF lub VRV za pośrednictwem bramki KNX–VRF.
• Do 15 stron funkcyjnych i 5 stron głównych.
• Szyfrowana transmisja telegramów przez KNX Data Secure.
• Wbudowany czujnik temperatury oraz czujnik zbliżeniowy o zasięgu do około 30 cm.
• Obsługa harmonogramów, alarmów, funkcji logicznych oraz oświetlenia HCL.
• Możliwość ustawienia tapety, wygaszacza ekranu i konfigurowalnych ikon.
• Montaż półpodtynkowy w orientacji pionowej lub poziomej.

Zastosowanie

Panel UP 205S13 jest przeznaczony do centralnej obsługi funkcji automatyki pomieszczeniowej w instalacjach KNX. Może służyć jako interfejs użytkownika do sterowania oświetleniem, roletami, żaluzjami, zasłonami, scenami oraz systemami HVAC. Umożliwia także prezentowanie wartości przekazywanych przez magistralę, takich jak temperatura, wilgotność względna, stężenie CO2, VOC, PM2.5 i PM10, natężenie oświetlenia, prędkość wiatru, deszcz oraz dane z liczników energii.

Funkcje i działanie

Nawigacja i personalizacja

• Konfiguracja do 5 stron głównych, z maksymalnie 8 ikonami na każdej stronie.
• Łącznie do 15 stron funkcyjnych konfigurowanych w ETS.
• Wyświetlanie na stronie głównej czasu, daty, temperatury oraz wilgotności lub CO2.
• Regulacja jasności ekranu, głośności dotyku i wibracji.
• Kolorowy pasek świetlny służący między innymi do sygnalizacji trybu programowania KNX i resetowania ustawień fabrycznych.
• Możliwość zmiany tapety, wygaszacza ekranu oraz ikon za pomocą karty Micro SD.

Sterowanie oświetleniem i osłonami

• Włączanie, wyłączanie i ściemnianie oświetlenia.
• Regulacja jasności oraz temperatury barwowej.
• Sterowanie oprawami RGB, RGBW oraz RGBW z regulacją temperatury barwowej.
• Obsługa zasłon, rolet oraz żaluzji z regulacją kąta lameli.
• Funkcja Human-Centric Lighting z maksymalnie 10 ustawieniami jasności i temperatury barwowej zależnymi od pory dnia.

Sceny, harmonogramy i logika

• Wywoływanie scen krótkim naciśnięciem oraz zapisywanie długim naciśnięciem ikony.
• Do 8 zestawów grup scen i maksymalnie 8 telegramów wyjściowych uruchamianych numerem sceny.
• Do 16 harmonogramów dziennych lub tygodniowych, konfigurowanych przez ETS i interfejs panelu.
• Do 8 wejść logicznych z operacjami AND, OR, XOR, przekazywaniem bramkowanym, komparatorem progowym, konwersją formatu oraz wyborem wartości minimalnej i maksymalnej.

Sterowanie HVAC i wentylacją

• Sterowanie ogrzewaniem i chłodzeniem, w tym urządzeniami FCU oraz sufitami chłodzącymi.
• Regulacja dwupunktowa lub PI oraz obsługa bezwzględnej albo względnej wartości zadanej.
• Wybór ogrzewania lub chłodzenia oraz trybów Comfort, Standby, Economy i Protection.
• Obsługa wentylatora, w tym pracy automatycznej, wyłączenia i trzech prędkości.
• Interfejs do obsługi systemów VRF lub VRV z wykorzystaniem bramki KNX–VRF.
• Sterowanie ogrzewaniem podłogowym wraz z prezentacją stanu zaworu grzewczego.
• Ręczne sterowanie wentylacją w trzech stopniach oraz sterowanie automatyczne zależne od wartości PM2.5 lub CO2.
• Obsługa odzysku ciepła, licznika żywotności filtra, alarmu wymiany filtra i zerowania licznika.
• Możliwość skonfigurowania do 10 stron sterowania HVAC.

Wyświetlanie danych i alarmów

• Prezentowanie do 4 parametrów jakości powietrza i warunków środowiskowych na jednej stronie.
• Możliwość skonfigurowania do 10 stron wyświetlania danych.
• Prezentowanie do 8 liczników energii na jednej stronie.
• Obsługa do 5 alarmów sygnalizowanych wizualnie i akustycznie.
• Konfigurowany czas wyświetlania alarmu i odstęp jego powtarzania.
• Możliwość przesyłania wartości do magistrali oraz prezentowania wartości i tekstów z konfigurowaną jednostką.

Kontrola dostępu

• Możliwość skonfigurowania maksymalnie 3 haseł.
• Blokowanie całego urządzenia lub wybranych stron funkcyjnych za pośrednictwem magistrali.

Konfiguracja i aktualizacja

Panel jest konfigurowany jako urządzenie KNX S-Mode za pomocą oprogramowania ETS 5.7 lub nowszego. Do bezpiecznego uruchomienia KNX Data Secure wymagany jest indywidualny certyfikat urządzenia zawierający klucz FDSK i numer seryjny.

• Aktualizacja oprogramowania sprzętowego odbywa się za pomocą karty Micro SD.
• Obsługiwane są karty SDHC sformatowane w systemie FAT32.
• Maksymalna obsługiwana pojemność karty Micro SD wynosi 16 GB.
• Tryb programowania KNX można włączyć z poziomu ustawień panelu lub za pomocą przycisku serwisowego.

Podłączenie i zasilanie

• Napięcie robocze magistrali KNX: DC 21–30 V.
• Prąd magistrali: 6 mA przy DC 24 V lub 5 mA przy DC 30 V.
• Pobór mocy z magistrali: poniżej 150 mW.
• Pomocnicze napięcie zasilania: DC 24–30 V.
• Prąd zasilania pomocniczego: poniżej 115 mA przy DC 24 V lub poniżej 100 mA przy DC 30 V.
• Pobór mocy z zasilania pomocniczego: poniżej 3 W.
• Zaciski DC+ i DC− służą do podłączenia zasilania pomocniczego.
• Zaciski KNX+ i KNX− służą do podłączenia magistrali KNX.
• Zacisk magistrali KNX: czarny/czerwony; zacisk zasilania pomocniczego: żółty/biały.
• Urządzenie ma zabezpieczenia przed przepięciem, przeciążeniem, zwarciem i odwrotną polaryzacją zasilania.

Dane techniczne

• Typ urządzenia: wielofunkcyjny panel dotykowy KNX S-Mode.
• Model: UP 205S13.
• Kod magazynowy: 5WG1205-2SB13.
• Kolor: biały.
• Wyświetlacz: 5-calowy kolorowy ekran pojemnościowy.
• Rozdzielczość: 480 × 854 px.
• Wymiary szer. × wys. × gł.: 86 × 148,8 × 11,5 mm.
• Masa bez opakowania: 248 g.
• Masa z opakowaniem: 388 g.
• Wbudowany czujnik temperatury: NTC 100k.
• Dokładność pomiaru temperatury przy 25°C: ±1 K.
• Zasięg czujnika zbliżeniowego: maksymalnie około 30 cm dla wykrywania człowieka.
• Maksymalna liczba obiektów komunikacyjnych: 987.
• Maksymalna liczba adresów grupowych: 2000.
• Maksymalna liczba powiązań: 2000.
• Stopień ochrony obudowy: IP30.
• Klasa ochronności: III.
• Klasa zanieczyszczenia: 2.
• Kategoria przepięciowa: II.
• Temperatura pracy: od −5 do 45°C.
• Wilgotność podczas pracy: 0–93% RH, bez kondensacji.
• Temperatura przechowywania: od −25 do 55°C.
• Temperatura transportu: od −25 do 70°C.
• Klasa regulatora temperatury: VIII.
• Efektywność energetyczna regulatora: 5%.
• Materiały: tylna obudowa z PC, panel przedni z aluminium 6063, panel dotykowy ze szkła i warstw foliowych.

Montaż

UP 205S13 jest przeznaczony do montażu półpodtynkowego na płycie montażowej. Może być instalowany i obsługiwany w orientacji pionowej lub poziomej. Konstrukcja umożliwia montaż na okrągłych i kwadratowych puszkach instalacyjnych z rozstawem mocowań 60 mm. Puszkę instalacyjną należy zamówić oddzielnie.

Podsumowanie

Siemens UP 205S13 to biały panel sterowania KNX łączący kolorowy ekran dotykowy, regulator temperatury, obsługę wentylacji, oświetlenia, osłon i scen z rozbudowaną prezentacją danych środowiskowych oraz pomiarów energii. Obsługa KNX Data Secure, harmonogramów, alarmów, funkcji logicznych i personalizowanego interfejsu pozwala wykorzystać panel jako centralny punkt sterowania automatyką pomieszczeniową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada potwierdzoną zgodność CE, RCM oraz UKCA.
• Deklaracja środowiskowa produktu obejmuje zgodność z wymaganiami RoHS.
• Urządzenie spełnia wymagania dla urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Nie wolno wprowadzać zmian ani modyfikacji niezatwierdzonych przez producenta.
• Montaż, uruchomienie i diagnostyka mogą być wykonywane wyłącznie przez przeszkolonych i upoważnionych specjalistów, zgodnie z instrukcjami producenta oraz krajowymi przepisami bezpieczeństwa.
• Urządzenia nie wolno używać do sterowania funkcjami związanymi z bezpieczeństwem lub ochroną, takimi jak oświetlenie awaryjne albo zamki drzwiowe.
• Należy zasilać urządzenie prądem stałym i zachować prawidłową polaryzację zacisków dodatnich i ujemnych. Połączenia muszą być prawidłowo izolowane.
• Panel należy chronić przed silnymi polami magnetycznymi, wysoką temperaturą i wilgotnym środowiskiem. Dopuszczalna temperatura pracy wynosi od −5 do 45°C, a wilgotność od 0 do 93% RH bez kondensacji.
• Nie wolno upuszczać urządzenia, narażać go na silne uderzenia ani samodzielnie demontować.
• Do czyszczenia nie należy używać mokrej ściereczki ani środków lotnych.
• Urządzenie należy użytkować w chronionym środowisku sieciowym bez bezpośredniego dostępu z Internetu. Zdalny dostęp powinien być zabezpieczony połączeniem VPN, a komunikacja i uruchomienie powinny wykorzystywać mechanizmy bezpieczeństwa KNX.
• Przed montażem należy zeskanować i bezpiecznie przechować certyfikat urządzenia oraz klucz FDSK, usunąć naklejki FDSK z urządzenia i zabezpieczyć dane przed dostępem osób nieupoważnionych. Utrata FDSK uniemożliwia bezpieczne uruchomienie po przywróceniu ustawień fabrycznych.
• Podczas aktualizacji systemu za pomocą karty Micro SD oraz podczas pracy w trybie programowania nie wolno odłączać zasilania pomocniczego, ponieważ może to spowodować błędy wyświetlania lub uniemożliwić uruchomienie systemu.
• Produktu, jego opakowania ani ewentualnych baterii nie wolno wyrzucać z odpadami komunalnymi. Przed przekazaniem do oddzielnej zbiórki i recyklingu należy usunąć dane osobowe oraz postępować zgodnie z lokalnymi i krajowymi przepisami.
