UP 205S23 Panel dotykowy TC5, kolorowy wyświetlacz 5", zasilanie 24 V DC, KNX, czarny

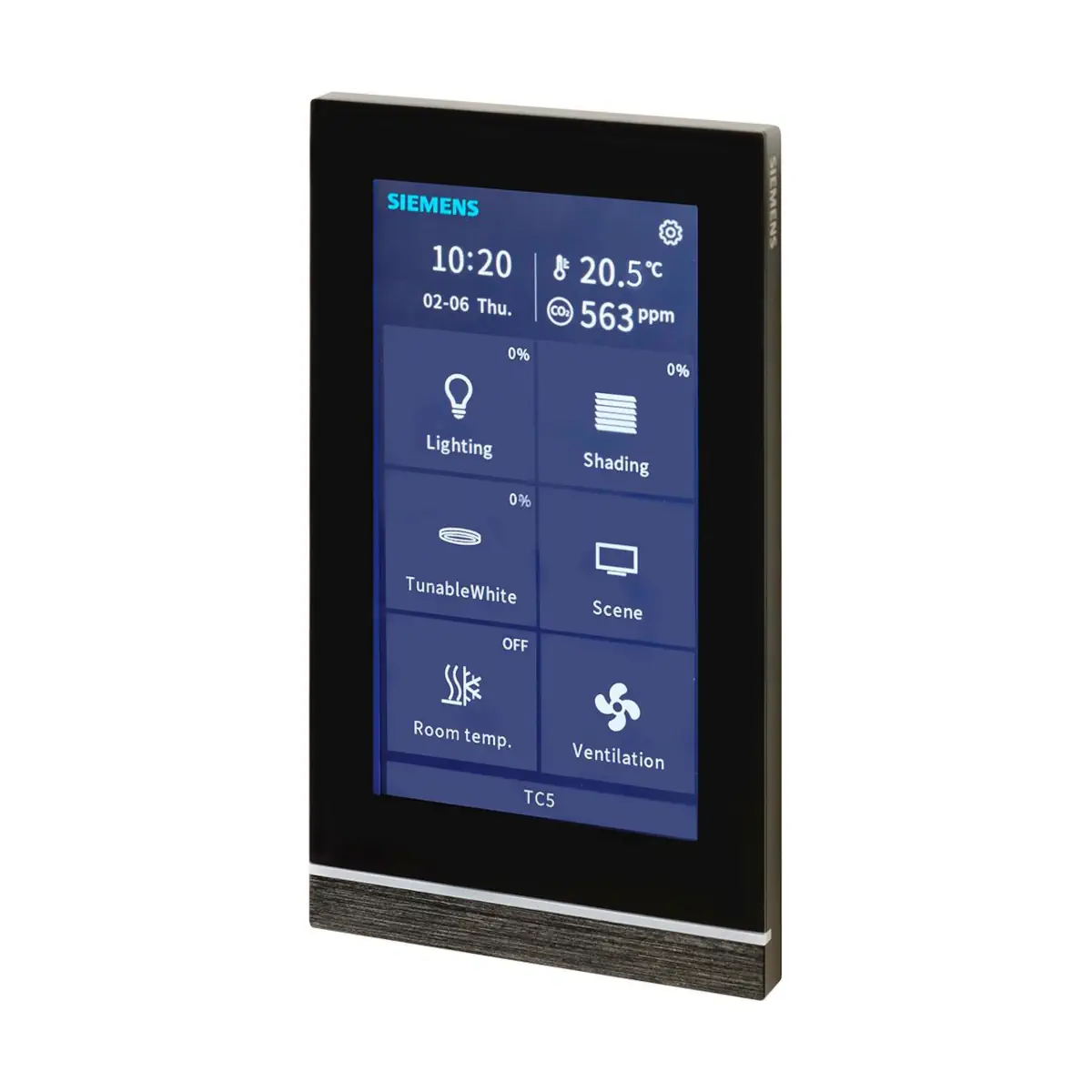

Siemens KNX Touch Control TC5 UP 205S23 – dotykowy panel KNX 5", czarny

Siemens UP 205S23 o numerze katalogowym 5WG1205-2SB23 to czarny, wielofunkcyjny panel dotykowy KNX S-Mode przeznaczony do wyświetlania informacji oraz sterowania funkcjami pomieszczenia. Urządzenie ma 5-calowy, pojemnościowy ekran kolorowy o rozdzielczości 480 × 854 px i może pracować w orientacji pionowej lub poziomej.

Panel umożliwia między innymi sterowanie oświetleniem, osłonami przeciwsłonecznymi, scenami, temperaturą i wentylacją. Może również prezentować wartości przesyłane przez magistralę, takie jak temperatura, wilgotność, jakość powietrza, zużycie energii, prędkość wiatru lub opady. Transmisję telegramów chroni standard KNX Data Secure.

Najważniejsze cechy

• Model: UP 205S23.
• Numer katalogowy: 5WG1205-2SB23.
• Kolor: czarny.
• Kolorowy, pojemnościowy ekran dotykowy 5".
• Rozdzielczość ekranu: 480 × 854 px.
• Montaż i obsługa w orientacji pionowej lub poziomej.
• Do 15 stron funkcyjnych i 5 stron głównych konfigurowanych przez ETS.
• Szyfrowana komunikacja KNX Data Secure.
• Wbudowany czujnik temperatury pomieszczenia.
• Czujnik zbliżeniowy o zasięgu do około 30 cm dla detekcji człowieka.
• Regulacja jasności ekranu, głośności dotyku i wibracji.
• Wizualna i akustyczna sygnalizacja alarmów.
• Kolorowy pasek świetlny służący między innymi do sygnalizacji trybu programowania i resetu.
• Możliwość personalizacji tapety, wygaszacza ekranu i ikon przy użyciu karty Micro SD.
• Aktualizacja oprogramowania sprzętowego za pomocą karty Micro SD.

Zastosowanie

Panel UP 205S23 jest przeznaczony do obsługi instalacji automatyki budynkowej KNX w pomieszczeniach mieszkalnych, komercyjnych i przemysłowych. Może pełnić funkcję centralnego interfejsu do sterowania i monitorowania wielu instalacji pomieszczeniowych.

• Sterowanie włączaniem i ściemnianiem oświetlenia.
• Regulacja jasności i temperatury barwowej światła.
• Obsługa oświetlenia RGB, RGBW oraz RGBW z regulacją temperatury barwowej.
• Sterowanie zasłonami, roletami i żaluzjami z regulacją kąta lameli.
• Wywoływanie i zapisywanie scen.
• Regulacja temperatury w systemach ogrzewania i chłodzenia.
• Sterowanie ogrzewaniem podłogowym i wskazywanie stanu zaworu grzewczego.
• Obsługa wentylacji ręcznej lub automatycznej zależnej od wartości PM2.5 albo CO2.
• Obsługa urządzeń klimatyzacyjnych VRF lub VRV za pośrednictwem bramki KNX–VRF.
• Wyświetlanie pomiarów jakości powietrza, parametrów pogodowych i wartości liczników energii.

Funkcje i działanie

Nawigacja i strony funkcyjne

Urządzenie zapewnia do 15 stron funkcyjnych. Można skonfigurować maksymalnie 5 stron głównych, z których każda może zawierać do 8 ikon prowadzących do wybranych funkcji. Po wyłączeniu funkcji nawigacji panel przechodzi do pierwszej skonfigurowanej strony funkcyjnej.

Sterowanie oświetleniem i osłonami

• Włączanie, wyłączanie i ściemnianie oświetlenia.
• Jednoczesna regulacja jasności i temperatury barwowej.
• Sterowanie lampami RGB, RGBW oraz RGBW z regulacją temperatury barwowej.
• Otwieranie i zamykanie zasłon.
• Podnoszenie i opuszczanie rolet.
• Sterowanie żaluzjami wraz z regulacją kąta lameli.

Sterowanie temperaturą, klimatyzacją i wentylacją

Panel obsługuje regulację temperatury dla wielu zastosowań ogrzewania i chłodzenia, w tym klimakonwektorów oraz sufitów chłodzących. Dostępna jest regulacja dwupołożeniowa lub PI, nastawa bezwzględna albo względna, wybór ogrzewania lub chłodzenia oraz zmiana trybu pracy.

• Tryby pracy: Komfort, Czuwanie, Ekonomia i Ochrona.
• Obsługa wentylatora, w tym prędkości 3-stopniowej, wyłączenia i trybu automatycznego.
• Interfejs do urządzeń VRF i VRV współpracujących z bramką KNX–VRF.
• Rozszerzone sterowanie ogrzewaniem podłogowym i scenami.
• Ręczne sterowanie wentylacją 3-stopniową.
• Automatyczna wentylacja zależna od wartości PM2.5 lub CO2.
• Obsługa otwierania i zamykania odzysku ciepła.
• Licznik żywotności filtra, alarm wymiany oraz reset okresu eksploatacji filtra.
• Możliwość skonfigurowania do 10 stron sterowania HVAC.

Wizualizacja wartości i liczników

Panel może prezentować wartości czujników otrzymywane z magistrali KNX, w tym temperaturę, wilgotność względną, PM2.5, PM10, CO2, VOC, natężenie oświetlenia, prędkość wiatru i deszcz. Na jednej stronie można wyświetlić do 4 parametrów, a łącznie skonfigurować do 10 stron wskazań.

Funkcja prezentacji energii pozwala wyświetlić do 8 liczników na jednej stronie i skonfigurować do 10 stron liczników.

Harmonogramy, sceny i logika

• Do 16 harmonogramów dziennych lub tygodniowych, konfigurowanych przez ETS oraz interfejs panelu.
• Do 8 zestawów grup scen.
• Do 8 telegramów wyjściowych wyzwalanych numerem sceny.
• Wywoływanie sceny krótkim naciśnięciem oraz zapisywanie długim naciśnięciem ikony.
• Do 8 wejść funkcji logicznych.
• Operacje AND, OR, XOR, przekazywanie bramkowane, komparator progowy, konwersja formatu oraz wybór wartości maksymalnej i minimalnej.

Alarmy, zabezpieczenie dostępu i HCL

• Wizualne i akustyczne wskazanie do 5 alarmów.
• Konfigurowany czas wyświetlania i powtarzania alarmu.
• Do 3 haseł.
• Możliwość zablokowania całego urządzenia lub wybranych stron funkcyjnych przez magistralę.
• Funkcja Human-Centric Lighting z maksymalnie 10 ustawieniami jasności i temperatury barwowej zależnymi od pory dnia.

Personalizacja i karta pamięci

Gniazdo Micro SD umożliwia zmianę obrazu tła, elektronicznego albumu zdjęć oraz ikon stron głównych i wielofunkcyjnych. Obsługiwane są karty SDHC sformatowane w systemie FAT32 o pojemności nie większej niż 16 GB.

Podłączenie i konfiguracja

• Napięcie robocze magistrali KNX: DC 21–30 V.
• Pomocnicze napięcie zasilania: DC 24–30 V.
• Zacisk magistrali KNX: przewody czarny/czerwony.
• Zacisk pomocniczego zasilania: przewody żółty/biały.
• Zaciski DC+ i DC− służą do podłączenia pomocniczego napięcia zasilania.
• Zaciski KNX+ i KNX− służą do podłączenia magistrali KNX.
• Konfiguracja przez ETS w wersji 5.7 lub nowszej.
• Maksymalnie 987 obiektów komunikacyjnych.
• Maksymalnie 2000 adresów grupowych.
• Maksymalnie 2000 powiązań.

Tryb programowania KNX można uruchomić z poziomu ustawień ekranu lub przez krótkie, trwające mniej niż 2 sekundy naciśnięcie przycisku serwisowego. Aktywny tryb programowania jest sygnalizowany stałym czerwonym światłem paska LED.

Do bezpiecznego uruchomienia KNX Data Secure wymagany jest indywidualny certyfikat urządzenia zawierający klucz FDSK i numer seryjny. Certyfikat należy przekazać do ETS podczas konfiguracji.

Dane techniczne

• Model: UP 205S23.
• Numer katalogowy: 5WG1205-2SB23.
• Kolor: czarny.
• Typ urządzenia: wielofunkcyjny panel dotykowy KNX S-Mode.
• Ekran: 5-calowy, kolorowy, pojemnościowy.
• Rozdzielczość: 480 × 854 px.
• Napięcie magistrali: DC 21–30 V.
• Prąd magistrali: 6 mA przy DC 24 V, 5 mA przy DC 30 V.
• Pobór mocy z magistrali: poniżej 150 mW.
• Pomocnicze napięcie zasilania: DC 24–30 V.
• Prąd zasilania pomocniczego: poniżej 115 mA przy DC 24 V i poniżej 100 mA przy DC 30 V.
• Pobór mocy zasilania pomocniczego: poniżej 3 W.
• Wbudowany czujnik temperatury: NTC 100k.
• Dokładność pomiaru temperatury przy 25°C: ±1 K.
• Zasięg czujnika zbliżeniowego: maksymalnie około 30 cm dla detekcji człowieka.
• Stopień ochrony obudowy: IP30.
• Klasa ochronności: III.
• Klasa zanieczyszczenia: 2.
• Kategoria przepięciowa: II.
• Temperatura pracy: od -5 do 45°C.
• Wilgotność podczas pracy: 0–93% RH, bez kondensacji.
• Temperatura przechowywania: od -25 do 55°C.
• Temperatura transportu: od -25 do 70°C.
• Wymiary: 86 × 148,8 × 11,5 mm.
• Masa bez opakowania: 248 g.
• Masa z opakowaniem: 388 g.
• Materiał tylnej części obudowy: PC.
• Panel przedni: aluminium 6063.
• Panel dotykowy: szkło i warstwy folii.
• Klasa regulatora temperatury: VIII.
• Efektywność energetyczna regulatora: 5%.

Montaż

Urządzenie jest przeznaczone do montażu częściowo podtynkowego. Może zostać zamontowane pionowo lub poziomo na okrągłej albo kwadratowej puszce instalacyjnej z rozstawem mocowań 60 mm. Do instalacji wykorzystywana jest płyta montażowa. Puszkę instalacyjną należy zamówić oddzielnie.

Panel należy zamontować z dala od silnych pól magnetycznych, wysokiej temperatury oraz wilgotnego środowiska. Po zakończeniu konfiguracji i montażu instrukcję obsługi oraz pozostałą dokumentację techniczną należy przekazać użytkownikowi lub operatorowi budynku.

Podsumowanie

Siemens UP 205S23 to czarny, rozbudowany panel sterujący KNX z ekranem dotykowym 5", przeznaczony do kompleksowej obsługi funkcji pomieszczenia. Łączy sterowanie oświetleniem, osłonami, temperaturą, wentylacją, scenami i harmonogramami z prezentacją wartości pomiarowych oraz liczników energii. Obsługa KNX Data Secure, wbudowany czujnik temperatury, czujnik zbliżeniowy i możliwość personalizacji interfejsu pozwalają dopasować panel do wymagań konkretnej instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada potwierdzoną zgodność CE, RCM oraz UKCA.
• Urządzenie spełnia wymagania części 15 przepisów FCC dla urządzeń cyfrowych klasy B. Nie może powodować szkodliwych zakłóceń i musi akceptować odbierane zakłócenia, także mogące powodować niepożądane działanie.
• Urządzenia nie wolno używać do sterowania funkcjami związanymi z bezpieczeństwem lub ochroną, takimi jak oświetlenie awaryjne albo zamki drzwiowe.
• Montaż, uruchomienie i diagnostyka mogą być wykonywane wyłącznie przez przeszkolonych i upoważnionych specjalistów, zgodnie z dokumentacją oraz obowiązującymi przepisami krajowymi.
• Urządzenie jest zasilane prądem stałym. Podczas podłączania należy zachować prawidłową polaryzację DC+ i DC− oraz zapewnić właściwą izolację przewodów.
• Nie wolno demontować urządzenia, upuszczać go ani narażać na silne uderzenia.
• Urządzenie należy chronić przed silnymi polami magnetycznymi, wysoką temperaturą i wilgotnym środowiskiem.
• Do czyszczenia nie należy używać mokrej ściereczki ani środków lotnych.
• Podczas aktualizacji systemu za pomocą karty Micro SD nie wolno wyłączać zasilania pomocniczego, ponieważ może to spowodować błędy wyświetlania lub problemy z uruchomieniem urządzenia.
• Podczas trybu programowania nie wolno wyłączać zasilania pomocniczego, ponieważ może to uniemożliwić uruchomienie systemu.
• Karta Micro SD używana do aktualizacji powinna zawierać wyłącznie właściwe oprogramowanie sprzętowe. Inne pliki mogą spowodować uszkodzenie systemu.
• Urządzenie należy eksploatować w chronionym środowisku sieciowym bez bezpośredniego dostępu z Internetu. Dostęp zdalny powinien być zabezpieczony dodatkowym połączeniem VPN.
• Do bezpiecznego uruchomienia należy używać komunikacji KNX Data Secure i chronionej procedury konfiguracji.
• Certyfikat urządzenia oraz klucz FDSK należy usunąć z urządzenia przed montażem, zachować w bezpiecznym miejscu i chronić przed dostępem osób nieupoważnionych. Utrata FDSK może uniemożliwić ponowne uruchomienie w trybie bezpiecznym po resecie fabrycznym.
• Produktu, jego opakowania ani ewentualnych baterii nie wolno usuwać z odpadami komunalnymi. Przed przekazaniem do oddzielnej zbiórki i recyklingu należy usunąć dane osobowe oraz postępować zgodnie z przepisami lokalnymi i krajowymi.
