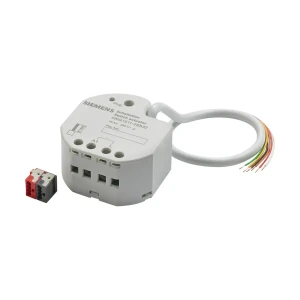

UP 511S32 Aktor załączający 1 x AC 230V AC, 3x wejścia cyfrowe, opcjonalnie montaż na szynie DIN (patrz M 592/01)

UP 511S32 to kompaktowy aktuator łączeniowy KNX z serii Siemens GAMMA instabus, łączący w jednym urządzeniu 1 wyjście przekaźnikowe oraz 3 wejścia binarne. Odbiera telegramy z czujników i sterowników poprzez KNX i przełącza odbiorniki elektryczne (np. oświetlenie, wentylatory, inne obciążenia) za pomocą bezpotencjałowego, bistabilnego przekaźnika o obciążalności 16 AX. Elektronika jest zasilana bezpośrednio z magistrali KNX (DC 24 V) – bez dodatkowego zasilacza.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: UP 511S32
• Numer katalogowy (artykułu): 5WG1511-2SB32
• Magistrala: KNX
• Wyjścia: 1 x przekaźnik (bistabilny, bezpotencjałowy)
• Wejścia: 3 x wejście binarne dla styków bezpotencjałowych
• Funkcje ETS: m.in. opóźnienia załączenia/wyłączenia, funkcja schodowa (z prewarning), sceny, logika, blokady, wymuszenie, monitoring
• KNX Data Secure: szyfrowana transmisja telegramów
• Aktualizacja urządzenia: możliwość instalacji aktualizacji firmware

Zastosowanie

UP 511S32 jest przeznaczony do przełączania odbiorników w systemach automatyki budynkowej sterowanych przez KNX. Dodatkowe 3 wejścia binarne umożliwiają podłączenie klasycznych, bezpotencjałowych kontaktów, takich jak:

• przyciski i przełączniki,
• kontaktrony okienne/drzwiowe (magnetyczne),
• inne czujniki i styki bezpotencjałowe.

Funkcje i działanie

Wyjście łączeniowe (przekaźnik)

• 1 przekaźnik bistabilny, bezpotencjałowy do przełączania obciążeń.
• Praca jako styk NO lub NC (konfigurowalne w ETS).
• Centralne sterowanie wyjściem poprzez maks. 6 obiektów centralnych (m.in. ON, OFF, permanentnie ON, permanentnie OFF).
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia, funkcja oświetlenia schodowego (również z funkcją prewarning).
• Sceny: możliwość uwzględnienia wyjścia w scenach – do 64 wewnętrznych, konfigurowalnych scen.
• Monitoring i diagnostyka: możliwość raportowania stanu przełączenia (odpowiedź aktywna lub pasywna – obiekt odczytywalny), licznik godzin pracy (aktywowany opcjonalnie), monitoring wejścia z cykliczną aktualizacją obiektu przełączenia z pozycją bezpieczeństwa.
• Blokada lub wymuszenie: konfigurowalna funkcja blokady lub alternatywnie funkcja pozycji wymuszonej.

Wejścia binarne (3x styk bezpotencjałowy)

• Wejścia 1 i 2 mogą działać wewnętrznie na przekaźnik lub niezależnie na magistralę KNX (w zależności od parametrów ETS).
• Wejście 3 działa na KNX (jeśli wymagane).
• Konfigurowalne funkcje wejść (w zależności od aplikacji ETS): przełączanie, ściemnianie (jasność i/lub temperatura barwowa), żaluzje, nadajnik wartości (1/2/3/6 bajtów, w tym wartości barwy i temperatury barwowej), rozszerzenie scen, tryb 2-kanałowy, rozszerzenie regulatora lub brak funkcji.
• Blokowanie wejść: możliwość blokady wszystkich lub wybranych wejść obiektem 1-bit (z konfigurowalną polaryzacją i zachowaniem przy starcie/końcu blokady).

Logika

• Urządzenie posiada 8 wewnętrznych funkcji logicznych niezależnych od funkcji wejść i wyjścia.
• Dostępne są m.in.: bramki logiczne (np. AND/OR/XOR do 4 wejść), konwerter 1-bit → 1-bajt, element blokujący, komparator oraz wyłącznik progowy z histerezą.

KNX Data Secure

• Obsługa szyfrowanej transmisji telegramów poprzez KNX Data Secure (konfigurowalne w ETS).
• Do bezpiecznego uruchomienia wymagany jest certyfikat urządzenia (FDSK) przypisany do danego egzemplarza.

Podłączenie i instalacja

• Zasilanie elektroniki: z magistrali KNX (brak dodatkowego zasilania urządzenia).
• KNX i wejścia binarne: podłączane poprzez fabrycznie zmontowany przewód sterujący YY6x0.6.
• Maksymalna łączna długość przewodu wejść binarnych (pary skręcane): 10 m (preferowany typ przewodu: J-Y(St)Y).
• Zaciski śrubowe: do przewodów Cu – drut i linka; maks. moment dokręcania 0,8 Nm.
• Koncepcja montażu: montaż podtynkowy (flush-mounted) jako główny typ instalacji; możliwa także instalacja na szynie montażowej w rozdzielnicy lub montaż natynkowy w przestrzeniach instalacyjnych przy użyciu obudowy montażowej M 592/01 (5WG1592-8AB01).
• Zalecenie instalacyjne: montaż w odpowiednich puszkach (rekomendacja: puszka elektroniczna z przegrodą) oraz zachowanie separacji pomiędzy przewodami niskonapięciowymi (KNX/wejścia) i przewodami obciążenia.

Dane techniczne

• Napięcie znamionowe KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: 5…18 mA
• Strata mocy (zużycie wewnętrzne): 150 mW
• Liczba wejść binarnych: 3
• Typ wejść: styki bezpotencjałowe
• Napięcie impulsu (styk otwarty): 5 V
• Prąd impulsu (styk zamknięty): 1,5 mA (ciągły)
• Opóźnienie sygnału wejścia do pierwszego telegramu: ok. 15 ms + czas eliminacji drgań (konfigurowalny)
• Czas eliminacji drgań (debounce): 30…255 ms (konfigurowalne)
• Liczba przekaźników: 1 (bistabilny, bezpotencjałowy)
• Napięcie przełączania: AC 250 V (50/60 Hz)
• Prąd znamionowy (kanał): 16 AX
• Prąd znamionowy AC1 (cos φ = 0,8): 10 A
• Maks. zdolność łączeniowa: 2500 W
• Obciążenia (przykładowe wartości znamionowe):
  • żarówki: 2300 W
  • halogeny HV: 2300 W
  • LED HV (230 V): 400 W
  • halogeny LV z transformatorami elektronicznymi: 1500 W
  • halogeny LV z transformatorami magnetycznymi: 1200 VA
  • świetlówki kompaktowe bez kompensacji: 1000 W
  • świetlówki kompaktowe z kompensacją równoległą: 1160 W (140 µF)
  • silniki (AC3): 1380 VA
  • obciążenia pojemnościowe: 16 A (140 µF)
• Prądy udarowe: 800 A (200 µs), 165 A (20 ms)
• Derating (ograniczenia obciążenia): na każde +5°C powyżej 35°C: -10%; montaż w drewnie lub suchej zabudowie: -15%; montaż w zestawach wielokrotnych: -20%
• Żywotność mechaniczna: 3 mln cykli łączeniowych
• Przekroje przewodów (zaciski): drut 0,5…4 mm²; linka bez tulejki 0,5…4 mm²; linka z tulejką 0,5…2,5 mm²
• Stopień ochrony: IP20
• Temperatura otoczenia (praca): -5…+45°C
• Temperatura składowania/transportu: -25…+70°C
• Wilgotność: 5…93% r.h. (bez kondensacji)
• Wymiary obudowy (S x D x W): 48 x 50 x 28 mm
• Masa: 52 g
• Oznaczenia: CE, KNX, EAC, RCM, UKCA
• Wymagania ETS: ETS5 wersja 5.7.3 lub wyższa

Podsumowanie

Siemens GAMMA instabus UP 511S32 to wszechstronny aktuator przełączający KNX 1 x 16 AX z 3 wejściami binarnymi, przeznaczony do budynkowej automatyki sterowanej magistralą KNX. Obsługa KNX Data Secure, rozbudowane funkcje czasowe, sceny, blokady oraz 8 funkcji logicznych pozwalają zbudować elastyczne sterowanie jednym kanałem łączeniowym i jednocześnie wykorzystać wejścia do klasycznych przycisków, styków i czujników bezpotencjałowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do automatyki budynkowej KNX: siłownik przełączający Siemens GAMMA instabus UP 511S32, 1 x 16 A.
• Posiada oznaczenie CE oraz znak KNX. W dokumentacji wskazano także oznaczenia EAC, RCM i UKCA.
• Urządzenie elektryczne do montażu podtynkowego lub w odpowiedniej obudowie/miejscu montażowym. Stopień ochrony IP20 – do stosowania wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani elektrycy, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami, normami i zasadami bezpieczeństwa.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy może spowodować zagrożenie bezpieczeństwa oraz uszkodzenie produktu.
• Przed podłączeniem należy zapewnić możliwość bezpiecznego odłączenia/załączenia urządzenia. Fazy należy zabezpieczyć wyłącznikiem nadprądowym B16.
• Urządzenie posiada wyjście przekaźnikowe do AC 250 V i prąd znamionowy 16 AX. Należy stosować wyłącznie w granicach parametrów obciążenia podanych przez producenta.
• Nie podłączać napięcia DC ani AC do wejść binarnych przeznaczonych dla styków bezpotencjałowych. Podanie napięcia zewnętrznego może uszkodzić urządzenie, spowodować przeniesienie napięcia na magistralę KNX i zagrozić bezpieczeństwu całego systemu.
• Nigdy nie podłączać napięcia sieciowego 230 V ani innych napięć zewnętrznych do wejść dodatkowych/binary inputs. Grozi to porażeniem, zniszczeniem urządzenia i instalacji.
• Przy podłączaniu styków bezpotencjałowych należy zapewnić bezpieczną separację od napięć niebezpiecznych.
• Należy zachować co najmniej 4 mm odstępu pomiędzy przewodami niskonapięciowymi (KNX i wejścia binarne) a przewodami obciążenia 230 V.
• Nie wolno izolować żył 6-żyłowego przewodu przyłączeniowego względem siebie ani względem napięć zewnętrznych w sposób niezgodny z dokumentacją. Nie wolno łączyć wejść 1/2/3 ani przewodu COM z wejściami lub COM innych urządzeń.
• Nie prowadzić zacisków magistrali/wejść binarnych i zacisków napięcia sieciowego w tej samej puszce bez odpowiedniej, sztywnej przegrody. Należy zachować właściwe prowadzenie przewodów i odstępy izolacyjne.
• Urządzenie należy instalować wyłącznie w miejscu niedostępnym dla osób niewykwalifikowanych, np. w puszce podtynkowej, kanale instalacyjnym lub szafie sterowniczej.
• Nieprawidłowa instalacja może spowodować wyłączenie funkcji bezpieczeństwa elektrycznego bez widocznych oznak dla użytkownika.
• Podczas uruchamiania należy upewnić się, że wszystkie styki przekaźnika są otwarte przed załączeniem obciążenia przez podanie napięcia magistrali KNX. Nieprzestrzeganie właściwej sekwencji uruchomienia może doprowadzić do uszkodzenia podłączonych napędów lub odbiorników.
• Urządzenie zasilane jest z magistrali KNX 24 V DC SELV. Po zaniku i powrocie napięcia magistrali urządzenie odtwarza zapisane stany zgodnie z konfiguracją ETS.
• Produkt obsługuje KNX Data Secure. Certyfikat urządzenia/FDSK należy zdjąć z urządzenia podczas instalacji i przechowywać w bezpiecznym miejscu. Nie udostępniać klucza osobom nieuprawnionym.
• Po wykonaniu resetu fabrycznego lub master reset wymagane może być ponowne bezpieczne uruchomienie urządzenia z użyciem certyfikatu urządzenia.
• Warunki pracy: temperatura otoczenia od -5°C do +45°C, wilgotność względna 5–93% bez kondensacji. Nie używać poza zakresem warunków środowiskowych określonych przez producenta.
• Przy wyższej temperaturze otoczenia oraz przy montażu w drewnie, płytach g-k lub w zestawach wielokrotnych należy uwzględnić obniżenie dopuszczalnego obciążenia zgodnie z dokumentacją producenta.
• W przypadku przekazywania produktu kolejnemu użytkownikowi należy dołączyć dokumentację producenta.
