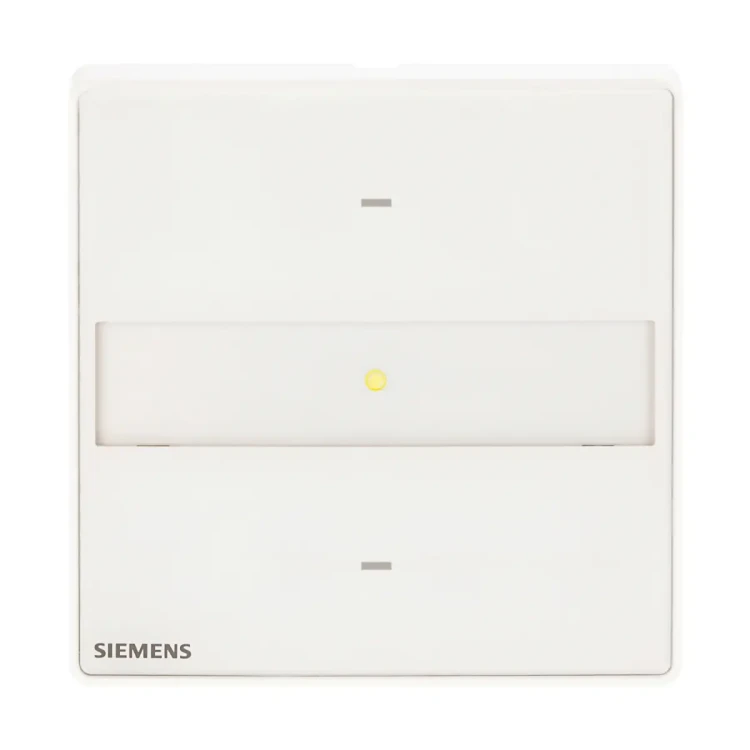

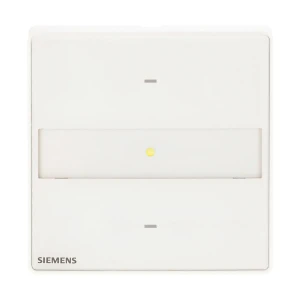

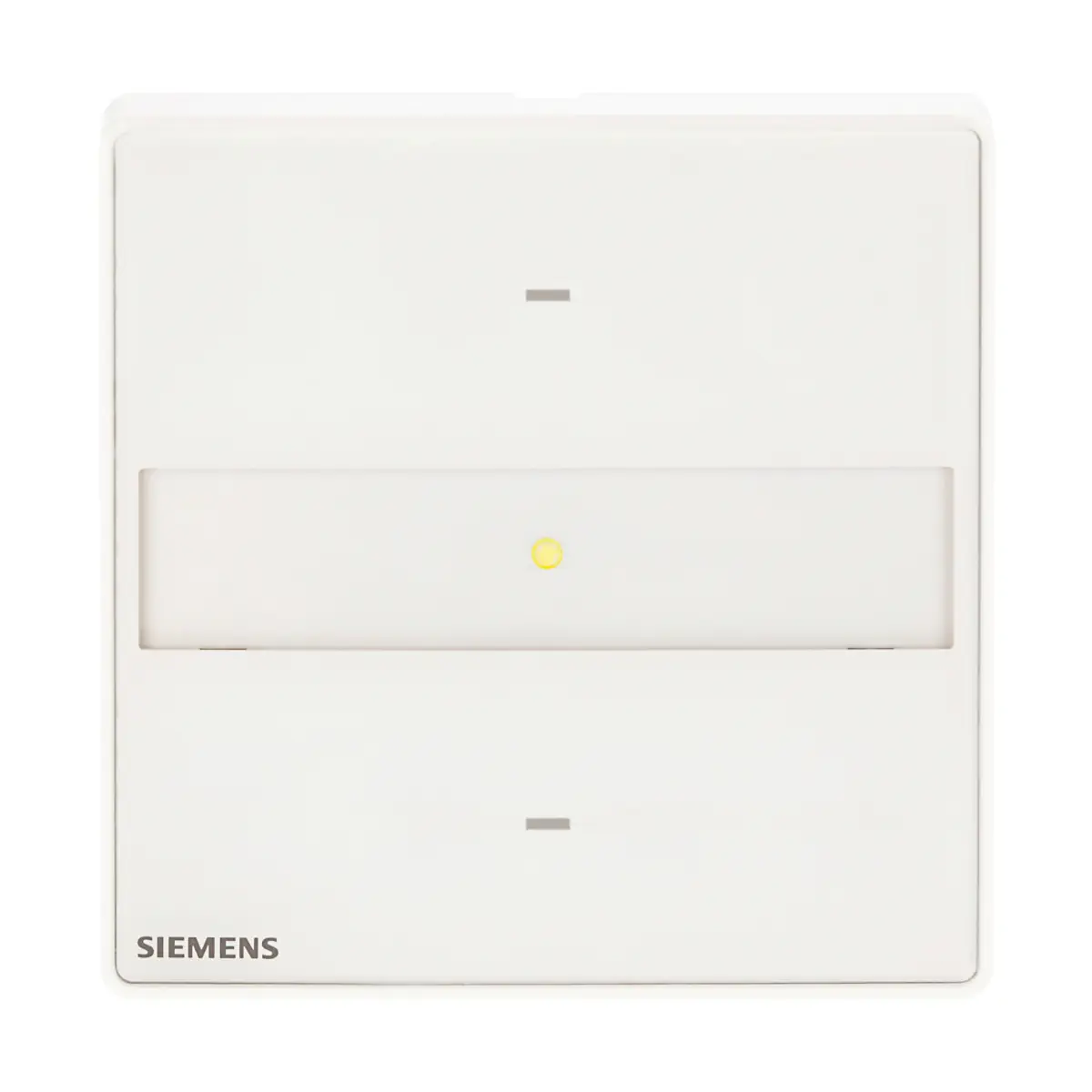

UP 201/12 Dotykowy przycisk wielofunkcyjny, pojedynczy, bez sygnalizacji statusu LED, biały

UP201/12 to pojedynczy czujnik dotykowy KNX z serii Gamma arina (Siemens), wyposażony w 1 parę pól dotykowych (góra/dół) oraz żółtą diodę LED orientacyjną. Wariant /x2 jest wykonaniem bez diod statusu dla poszczególnych pól dotykowych. Urządzenie zasilane jest z magistrali KNX (SELV DC 24 V) i przeznaczone do montażu z ramką DELTA® arina na puszce 86 × 86 mm.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: Gamma instabus / Gamma arina
• Model (ASN): UP201/12
• Numer zamówieniowy (SSN): 5WG1201-2DB12
• Wersja: czujnik dotykowy pojedynczy (single)
• Kolor: ivory white
• Pola dotykowe: 1 para pionowo ustawionych pól (górne i dolne)
• LED: 1 dioda orientacyjna (żółta), brak LED statusu (wariant /x2)
• Odpowiedź akustyczna: wbudowany brzęczyk (beeper) potwierdzający dotyk
• Etykietowanie: wymienna wkładka (papierowa folia) do opisu funkcji
• Montaż: z ramką montażową DELTA® arina (ramka w komplecie), na puszce 86 × 86 mm

Zastosowanie i konfiguracja funkcji

UP201/12 udostępnia dwa pola dotykowe, które mogą pracować jako para (np. sterowanie góra/dół) lub jako pojedyncze pola – w zależności od parametryzacji. Każdemu polu dotykowemu można przypisać m.in.:

• przełączanie (on / off / toggle),
• funkcję dzwonka,
• ściemnianie (dla pojedynczego pola),
• sterowanie osłonami (żaluzje, rolety),
• sterowanie scenami 1-bit lub 8-bit (wywołanie, wywołanie/zapis),
• wysyłanie wartości (8-bit, procent) oraz 16-bit (np. temperatura, jasność),
• forced control (wymuszenia).

Przy konfiguracji pól jako para dostępne są m.in. funkcje:

• ściemnianie dwupolowe z telegramem STOP,
• sterowanie osłonami dwupolowe (żaluzje, rolety),
• wysyłanie zmiennej wartości (procent lub 8-bit),
• sterowanie scenami 1-bit (scena 1 i 2: wywołanie/zapis) oraz 8-bit (wywołanie/zapis),
• forced control.

W zależności od wybranej funkcji możliwe jest uruchomienie funkcji dodatkowej po zwłoce czasowej (100 ms do 655 s) lub alternatywnie po dłuższym przytrzymaniu pola dotykowego (zgodnie z parametryzacją).

Podświetlenie orientacyjne (LED)

Dioda orientacyjna może pracować stale lub zależnie od obiektów statusu. Dostępne są m.in. tryby:

• LED stale wyłączona / LED stale włączona,
• sygnalizacja obsługi (reakcja na dotyk) lub sygnalizacja długiego naciśnięcia,
• sterowanie obiektem binarnym (dla stanu 0/1: on / off / miganie 0,3 Hz, 1 Hz, 5 Hz),
• sterowanie obiektem analogowym (np. 8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lux) z reakcją zależną od zakresów wartości (on / off / miganie 0,3 Hz, 1 Hz, 5 Hz).

Jasność diody orientacyjnej jest konfigurowalna i może być również sterowana poprzez obiekt (np. tryb nocny).

Program aplikacyjny i uruchomienie

• Program aplikacyjny: 25 C0 Sensor Switch 910301 (konfiguracja w ETS dla funkcji KNX).
• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s) – sygnalizacja diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizacja równomiernym miganiem diody programowania.

Podłączenie (KNX) i montaż

• Zaciski magistrali: złączka KNX (czarny/czerwony), bezśrubowa, przewód jednodrutowy Ø 0,6…0,8 mm.
• Puszka: 86 × 86 mm.
• Ramka montażowa: w zestawie; montaż ramki do puszki, podłączenie złączki KNX z zachowaniem polaryzacji, a następnie wpięcie modułu w ramkę.
• Miejsce instalacji: suche pomieszczenia wewnętrzne; możliwa instalacja w rozdzielnicach lub obudowach miniaturowych.

Dane techniczne (UP201/12)

• Zasilanie: poprzez magistralę KNX
• Pobór prądu: 10 mA przy DC 24 V
• Wymiary (D × S × G): 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Napięcie magistrali: SELV DC 24 V
• Temperatura pracy: -5…45°C
• Temperatura składowania/transportu (bez pracy): -20…70°C
• Wilgotność względna: 5…95% r.h. (bez kondensacji)
• Oznaczenia: KNX, EIB, CE
• Pole opisowe (wkładka): długość 82 ± 0,15 mm; szerokość 18,35 ± 0,1 mm; grubość < 0,2 mm

Podsumowanie

Siemens UP201/12 (5WG1201-2DB12) to estetyczny, pojedynczy czujnik dotykowy KNX w kolorze ivory white, oferujący 2 pola dotykowe oraz diodę orientacyjną do wygodnej obsługi w ciemności. Dzięki elastycznej parametryzacji w ETS sprawdzi się jako panel do sterowania oświetleniem, roletami/żaluzjami, scenami, wysyłaniem wartości i funkcjami wymuszeń – przy zasilaniu bezpośrednio z magistrali KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz oznaczenia KNX i EIB.
• Urządzenie spełnia wymagania norm EN 50491-3, IEC 60669-2-1 oraz IEC 60669-2-5, a także wymagania EMC: EN 50491-5-1, EN 50491-5-2, EN 50428 i EN 60669-2-1.
• Urządzenie elektryczne klasy ochronności III, zasilane z magistrali KNX napięciem SELV DC 24 V.
• Stopień ochrony IP20 – produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w suchych wnętrzach.
• Montaż i uruchomienie mogą być wykonywane wyłącznie przez uprawnionego elektryka.
• Podczas planowania i wykonywania instalacji elektrycznej należy przestrzegać obowiązujących w danym kraju przepisów, norm, wytycznych i zasad bezpieczeństwa.
• Urządzenie montować wyłącznie jako instalację stałą, razem z ramką montażową, na puszce instalacyjnej 86 x 86 mm, zgodnie z dokumentacją producenta.
• Produkt może być montowany razem z łącznikami i gniazdami w ramkach wielokrotnych wyłącznie wtedy, gdy cała instalacja spełnia odpowiednie normy i wymagania bezpieczeństwa.
• Podłączenie przewodu magistrali KNX należy wykonać prawidłowo i z zachowaniem biegunowości oznaczonej na obudowie. Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie urządzenia lub instalacji.
• Do podłączenia magistrali należy stosować przewody jednodrutowe o średnicy 0,6–0,8 mm, zgodnie z dokumentacją producenta.
• Podczas demontażu obudowy należy używać odpowiednich narzędzi i postępować zgodnie z instrukcją producenta, aby nie uszkodzić obudowy, złączy ani elementów montażowych.
• Produkt należy użytkować wyłącznie w zakresie temperatur pracy od -5°C do +45°C oraz przy wilgotności względnej 5–95% bez kondensacji.
• Model UP201/12 jest wersją bez diod LED sygnalizacji stanu; posiada wyłącznie diodę orientacyjną.
• Przycisk programowania służy również do funkcji serwisowych i resetu do ustawień fabrycznych; używać go wyłącznie świadomie i zgodnie z dokumentacją producenta.
• Instrukcja obsługi powinna zostać przekazana użytkownikowi końcowemu.
