UP 201/13 Dotykowy przycisk wielofunkcyjny, pojedynczy, z sygnalizacją statusu LED, biały

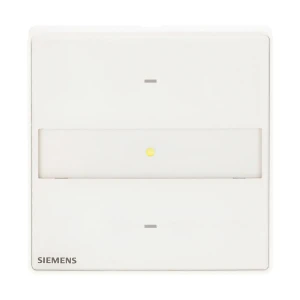

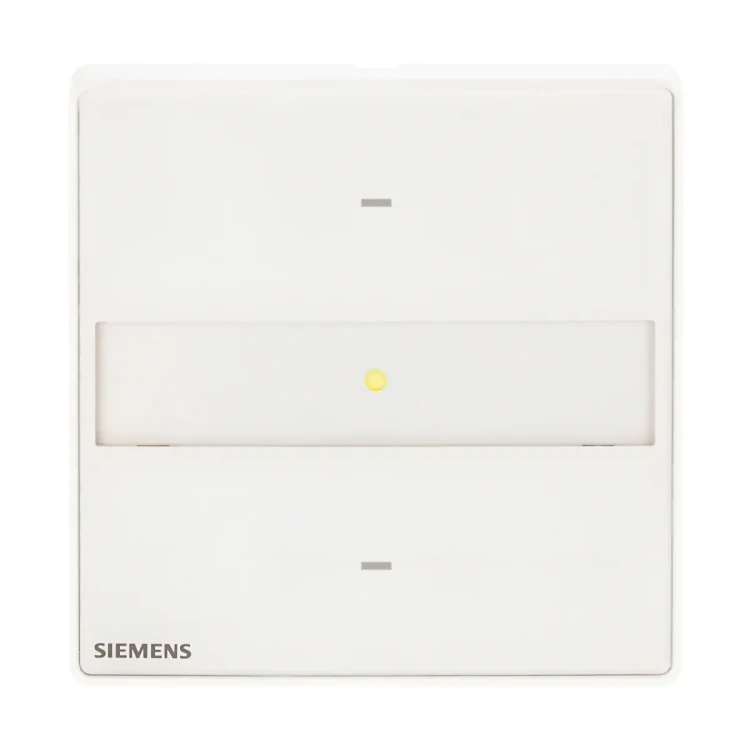

Siemens UP201/13 (5WG1201-2DB13) to pojedynczy czujnik dotykowy KNX z serii Gamma arina, przeznaczony do montażu podtynkowego na puszce 86 × 86 mm (z ramką montażową DELTA® arina w komplecie). Model UP201/13 oferuje 1 parę pionowo ułożonych pól dotykowych (łącznie 2 pola) oraz diodę orientacyjną i diodę statusową dla każdego pola dotykowego. Wymienne pole opisowe z papierową wkładką ułatwia czytelne oznaczenie funkcji przycisków.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: Gamma instabus / Gamma arina
• Model (ASN): UP201/13
• Numer katalogowy (SSN): 5WG1201-2DB13
• Wykonanie: czujnik dotykowy, pojedynczy (single)
• Kolor: ivory white
• Liczba pól dotykowych: 2 (1 para pól dotykowych)
• Dioda orientacyjna: 1 × żółta LED (podświetlenie orientacyjne w ciemności)
• Diody statusowe: 1 × zielona LED na każde pole dotykowe (niewidoczne, gdy zgaszone)
• Reakcja na dotyk: wewnętrzny brzęczyk (akustyczne potwierdzenie)
• Zasilanie: z linii magistrali KNX
• Montaż: na puszce 86 × 86 mm, z ramką montażową w zestawie
• Pole opisowe: wymienna papierowa wkładka do etykietowania

Zastosowanie

UP201/13 przeznaczony jest do obsługi funkcji w instalacjach KNX, gdzie poszczególnym polom dotykowym można przypisać m.in. sterowanie oświetleniem, roletami/żaluzjami, wywoływanie scen oraz wysyłanie wartości. Urządzenie wspiera dwa tryby pracy: KNX oraz PL-Link (funkcjonalność KNX konfigurowana w ETS).

Funkcje sterowania

Pola dotykowe

Czujnik posiada 2 pola dotykowe, które mogą pracować jako para (górne/dolne) lub jako niezależne pola – w zależności od konfiguracji.

Funkcje przypisywane do pojedynczego pola dotykowego

• Przełączanie (on, off, toggle)
• Funkcja dzwonka do drzwi
• Ściemnianie pojedynczym polem dotykowym
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety)
• Sterowanie sceną 1-bit (scena 1 lub 2: wywołanie / zapis)
• Sterowanie sceną / efektami 8-bit (wywołanie, wywołanie / zapis)
• Wysyłanie wartości (8-bit, procent)
• Wysyłanie wartości (16-bit: temperatura, jasność)
• Sterowanie wymuszeniem (forced control)

W zależności od wybranej funkcji głównej można wykonać dodatkową funkcję po opóźnieniu (konfigurowalnym w zakresie 100 ms…655 s) lub alternatywnie po dłuższym przytrzymaniu pola dotykowego.

Funkcje przypisywane do pary pól dotykowych

• Ściemnianie dwupolowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety)
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie sceną 1-bit (sceny 1 i 2: wywołanie / zapis)
• Sterowanie sceną / efektami 8-bit (wywołanie / zapis)
• Sterowanie wymuszeniem (forced control)

Dodatkowa funkcja może zostać wykonana po czasie opóźnienia (konfigurowalnym w zakresie 100 ms…655 s).

Diody LED – orientacja i status

Dioda orientacyjna

Dioda orientacyjna może pracować m.in. w trybie stałym lub zależnie od obiektu statusu. Dostępne są następujące opcje konfiguracji:

• LED stale wyłączona
• LED stale włączona
• LED wskazuje obsługę użytkownika
• LED wskazuje długie naciśnięcie pola dotykowego
• Sterowanie z binarnego obiektu statusu (dla wartości 0/1): włączenie, wyłączenie, miganie wolne (0,3 Hz), umiarkowane (1 Hz), szybkie (5 Hz)
• Sterowanie z analogowego obiektu statusu (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lux) z przypisaniem zachowania LED do maks. 3 zakresów wartości (on/off/miganie 0,3 Hz / 1 Hz / 5 Hz)

Jasność diody orientacyjnej jest konfigurowalna i może być sterowana poprzez obiekt (np. do pracy nocnej).

Diody statusowe

W UP201/13 dostępna jest 1 dioda statusowa na każde pole dotykowe. Dla diod statusowych dostępne są takie same opcje konfiguracji jak dla diody orientacyjnej. Jasność diod statusowych może być konfigurowana wspólnie i może być modyfikowana przez obiekt (np. praca nocna).

Dodatkowo, aby ułatwić odnalezienie czujnika w ciemności, dioda statusowa może być skonfigurowana tak, aby cyklicznie krótko migała, gdy standardowo pozostaje wyłączona.

Programowanie i uruchomienie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s) – sygnalizowane diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody programowania; miganie kończy się po 5 s.
• Test połączenia: naciśnięcie (> 2 s…< 20 s) uruchamia test połączenia (tryb specjalny dla Desigo TRA); funkcje specyficzne producenta mogą blokować tryb programowania na ok. 10 s (sygnalizacja krótkim miganiem diody programowania).

Montaż i podłączenie

• Miejsce instalacji: suche pomieszczenia wewnętrzne; możliwa instalacja w rozdzielnicach lub małych obudowach.
• Puszka: 86 × 86 mm
• Ramka montażowa: DELTA® arina (w komplecie)
• Podłączenie KNX: zacisk magistralny (czarny/czerwony), bezśrubowy
• Przewód: żyła jednodrutowa Ø 0,6…Ø 0,8 mm
• Uwaga montażowa: przy podłączaniu należy zwrócić uwagę na polaryzację magistrali zgodnie z oznaczeniem na obudowie.

Dane techniczne

• Zasilanie: przez linię KNX
• Pobór prądu: 10 mA przy DC 24 V
• Wymiary (D × S × G): 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• Temperatura pracy: -5…45°C
• Temperatura (przechowywanie/transport): -20…70°C
• Wilgotność (bez kondensacji): 5…95% r.h.
• Oznaczenia: KNX, EIB, CE
• Niezawodność (wskaźnik awaryjności): 413 FIT przy 30°C

Podsumowanie

Siemens UP201/13 to elegancki, pojedynczy czujnik dotykowy KNX z serii Gamma arina w kolorze ivory white, wyposażony w 2 pola dotykowe, diodę orientacyjną oraz diody statusowe dla każdego pola. Szeroki wybór funkcji (m.in. przełączanie, ściemnianie, sterowanie osłonami, sceny i wysyłanie wartości), akustyczne potwierdzenie dotyku oraz wygodny montaż na puszce 86 × 86 mm sprawiają, że jest to praktyczny element sterowania dla nowoczesnych instalacji KNX.
