UP 201/23 Dotykowy przycisk wielofunkcyjny, pojedynczy, z sygnalizacją statusu LED, czarny

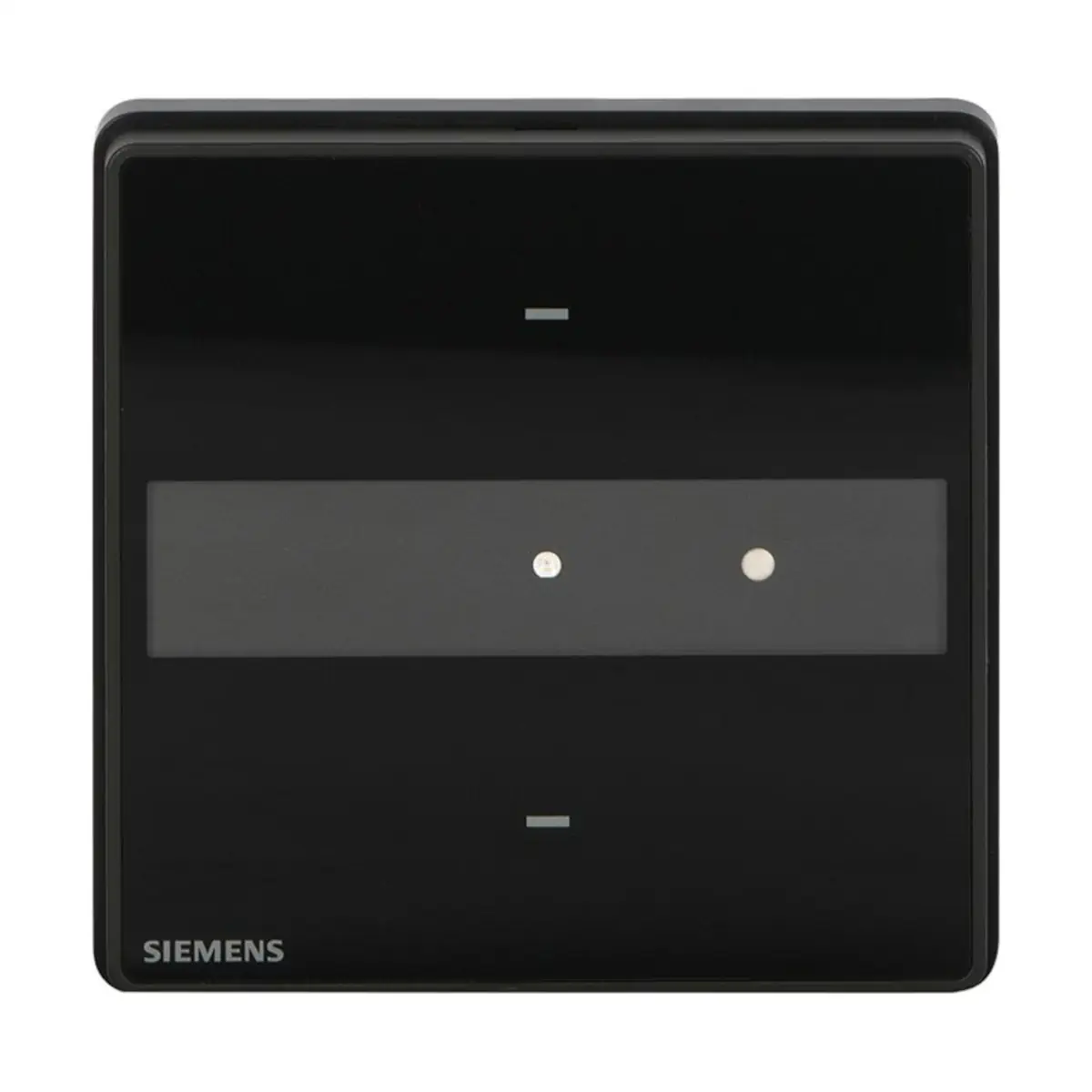

Siemens UP201/23 (nr zamówieniowy 5WG1201-2DB23) to dotykowy sensor KNX z serii Gamma arina w wersji pojedynczej (1 para pól dotykowych), w kolorze czarnym. Urządzenie posiada diodę orientacyjną oraz diodę statusu dla każdego pola dotykowego, a także wymienne pole opisowe (papierowa wkładka) umieszczone pomiędzy strefami dotyku. Zasilanie odbywa się z magistrali KNX, a konfiguracja wykonywana jest w ETS. Montaż przewidziano na puszce 86 × 86 mm z użyciem ramki montażowej DELTA® arina (ramka jest dołączona do zestawu).

Najważniejsze cechy

• Producent: Siemens
• Model (ASN): UP201/23
• Nr zamówieniowy (SSN): 5WG1201-2DB23
• Seria: Gamma arina
• Kolor: czarny
• Magistrala / zasilanie: KNX (SELV) DC 24 V
• Pobór prądu: 10 mA @ DC 24 V
• Pola dotykowe: 2 (1 para: górne i dolne pole dotykowe)
• Dioda orientacyjna: 1 × LED (żółta)
• Diody statusu: 1 × LED na każde pole dotykowe (łącznie 2 × zielona LED)
• Sygnalizacja / programowanie: 1 × czerwona LED (bus i tryb adresowania)
• Akustyczne potwierdzenie dotyku: wbudowany brzęczyk (beeper)
• Pole opisowe (wkładka papierowa): wymienne; 82 ± 0,15 mm (dł.) × 18,35 ± 0,1 mm (szer.), grubość < 0,2 mm
• Montaż: na puszce 86 × 86 mm, z ramką montażową (w komplecie)
• Stopień ochrony: IP20
• Wymiary (D × S × G): 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g

Zastosowanie

UP201/23 służy do obsługi funkcji w instalacjach KNX poprzez dotykowe pola sterujące. Każde pole dotykowe może realizować zadaną funkcję, a pola ułożone pionowo (góra/dół) mogą pracować również jako para (np. dla sterowania ściemnianiem lub osłonami).

Funkcje sterowania (konfigurowane w ETS)

Funkcje dla pojedynczego pola dotykowego

• Przełączanie (on, off, toggle)
• Funkcja dzwonka
• Ściemnianie jednym polem dotykowym
• Sterowanie osłonami (żaluzje, rolety) jednym polem dotykowym
• Sterowanie scenami 1-bit (scena 1 lub 2: przywołanie / zapis)
• Sterowanie scenami / efektami 8-bit (przywołanie, przywołanie / zapis)
• Wysyłanie wartości (8-bit, wartość procentowa)
• Wysyłanie wartości (16-bit: wartość temperatury, wartość jasności)
• Wymuszenie (forced control)

W zależności od wybranej funkcji głównej możliwe jest wykonanie dodatkowej funkcji po zwłoce czasowej (regulowanej w zakresie 100 ms do 655 s) lub alternatywnie po dłuższym przytrzymaniu pola dotykowego.

Funkcje dla pary pól dotykowych (góra/dół)

• Ściemnianie dwupolowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety) dwupolowe
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit (scena 1 i 2: przywołanie / zapis)
• Sterowanie scenami / efektami 8-bit (przywołanie / zapis)
• Wymuszenie (forced control)

Dla par pól dotykowych dostępne jest również wykonanie dodatkowej funkcji po zwłoce czasowej (konfigurowalnej w zakresie 100 ms do 655 s).

Dodatkowe / alternatywne funkcje (dla pola lub pary)

• Przełączanie (on) / (off)
• Wysyłanie wartości procentowej
• Wysyłanie wartości 8-bit (0…255)
• Wysyłanie wartości temperatury
• Wysyłanie wartości jasności
• Wysyłanie wartości 16-bit (0…65535)
• Sterowanie sceną 1-bit: scena 1 (przywołanie / zapis) lub scena 2 (przywołanie / zapis)
• Sterowanie sceną / efektem 8-bit: przywołanie
• Wymuszenie: on / off / dezaktywacja wymuszenia

LED i sygnalizacja

Dioda orientacyjna (orientation LED)

• Może pracować ciągle (włączona/wyłączona) lub w zależności od obiektu statusu.
• Możliwe tryby wskazania obejmują: on, off oraz miganie (0,3 Hz / 1 Hz / 5 Hz).
• Jasność diody orientacyjnej jest konfigurowalna i może być sterowana poprzez obiekt (np. tryb nocny).

Diody statusu (status LED)

• Dla UP201/23 dostępna jest 1 dioda statusu na każde pole dotykowe (łącznie 2).
• Dla diod statusu dostępne są takie same opcje konfiguracji jak dla diody orientacyjnej (on/off/miganie z różnymi częstotliwościami).
• Jasność diod statusu może być ustawiona wspólnie dla wszystkich diod i może być modyfikowana poprzez obiekt (np. tryb nocny).
• Opcjonalnie dioda statusu może cyklicznie krótko migać, aby ułatwić zlokalizowanie sensora w ciemności, gdy status jest wyłączony.

Konfiguracja i uruchomienie

• Programowanie (tryb adresowania): krótkie naciśnięcie przycisku programowania (< 2 s). Sygnalizacja poprzez diodę programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s). Sygnalizacja równomiernym miganiem diody programowania; po 5 s miganie ustaje.
• Test połączenia (Desigo TRA): naciśnięcie (> 2 s…< 20 s) uruchamia tryb testu połączenia; funkcje producenta mogą blokować tryb programowania na ok. 10 s (sygnalizacja krótkim miganiem diody programowania).
• Program aplikacyjny: 25 C0 Sensor Switch 910301 (dla sensorów dotykowych Gamma arina).

Montaż i podłączenie

• Montaż mechaniczny: sensor montuje się na puszce 86 × 86 mm wraz z dołączoną ramką montażową.
• Kolejność montażu: przykręcić ramkę do puszki → okablować złącze KNX → wpiąć złącze do sensora (z zachowaniem polaryzacji) → nasunąć moduł i docisnąć.
• Zacisk magistrali: złącze KNX (czarne/czerwone), bezśrubowe, dla przewodu jednodrutowego Ø 0,6…0,8 mm.

Dane techniczne

• Zasilanie: via KNX bus line
• Pobór prądu: 10 mA @ DC 24 V
• Wymiary: 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Magistrala: SELV DC 24 V
• Zgodność normatywna: EN50491-3, IEC 60669-2-1, IEC 60669-2-5
• EMC: EN 50491-5-1, EN 50491-5-2, EN 50428, EN 60669-2-1
• Temperatura pracy: -5…45 °C
• Temperatura (transport/magazynowanie): -20…70 °C
• Wilgotność względna: 5…95% r.h. (bez kondensacji)
• Niezawodność: 413 FIT przy 30°C
• Oznaczenia: KNX, EIB, CE

Uwagi instalacyjne

• Do stałej instalacji w suchych pomieszczeniach wewnętrznych, do montażu w rozdzielnicach lub obudowach miniaturowych.
• Montaż i uruchomienie powinny być wykonane przez uprawnionego elektryka.
• Przy montażu w ramkach wielokrotnych (z łącznikami i gniazdami) instalacja powinna spełniać odpowiednie normy i przepisy bezpieczeństwa.

Podsumowanie

Siemens UP201/23 (5WG1201-2DB23) to czarny, pojedynczy sensor dotykowy KNX Gamma arina z 2 polami dotykowymi, diodą orientacyjną oraz diodami statusu dla każdego pola. Wymienne pole opisowe, akustyczne potwierdzenie dotyku oraz elastyczna parametryzacja funkcji (m.in. przełączanie, ściemnianie, sterowanie osłonami, sceny i wymuszenia) sprawiają, że jest to uniwersalny element sterowania do instalacji KNX.
