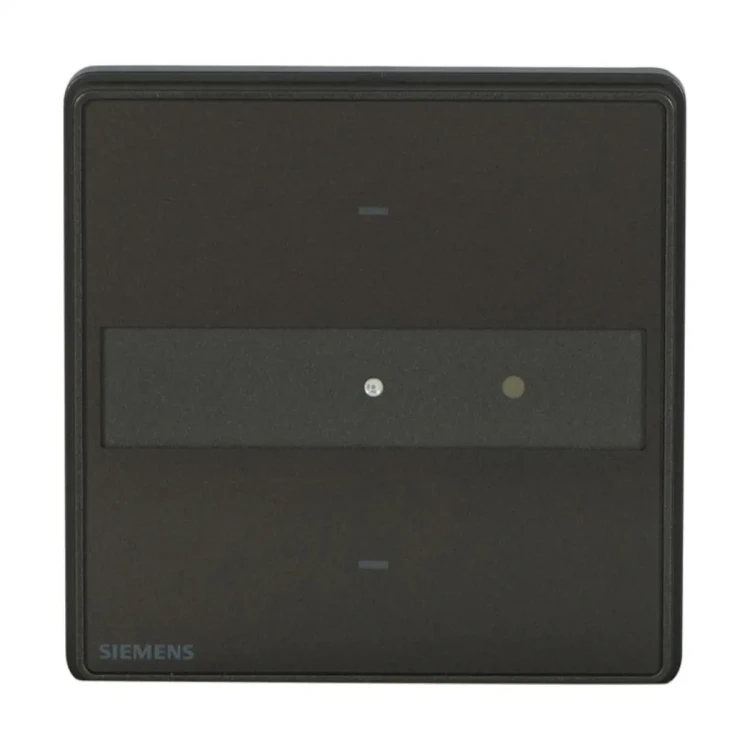

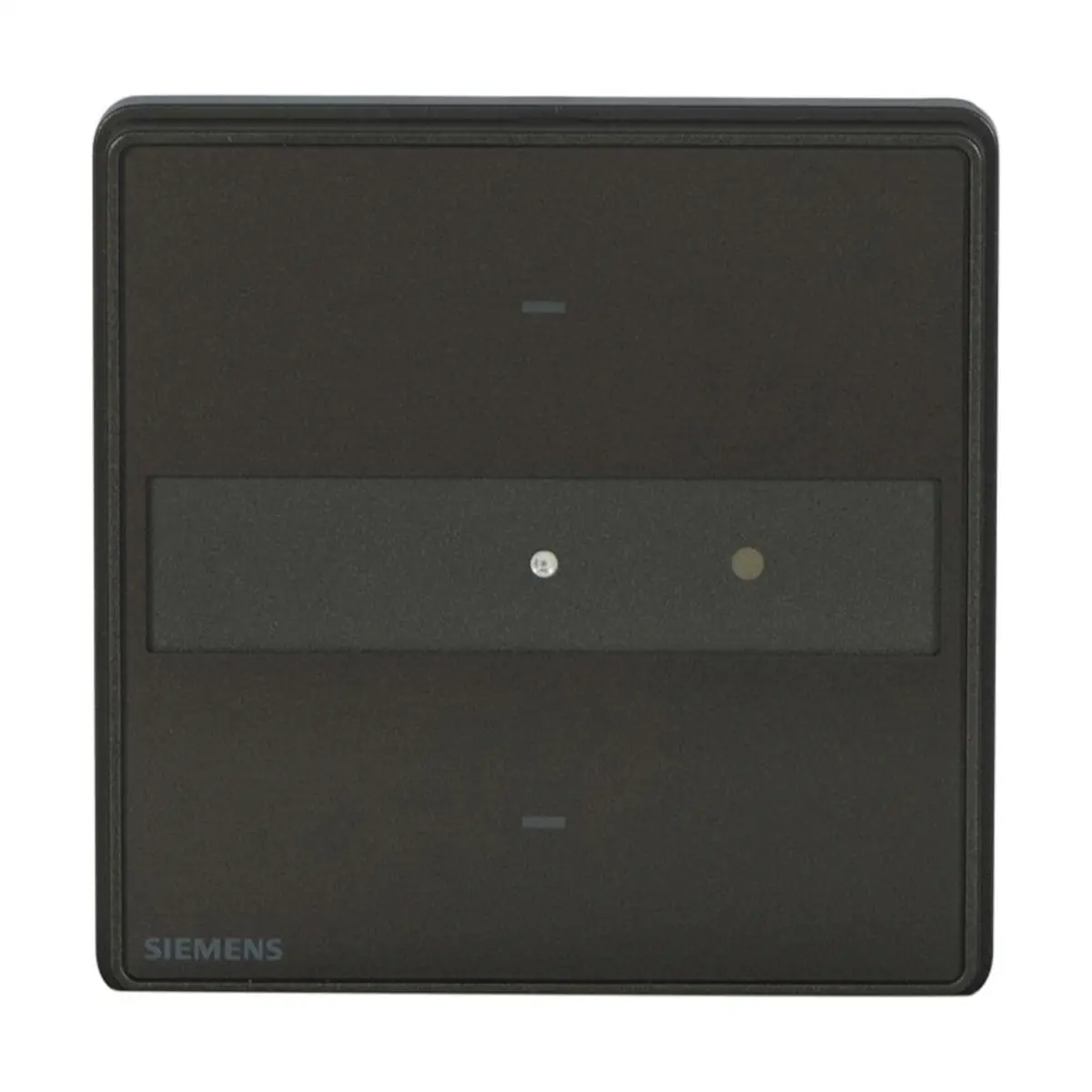

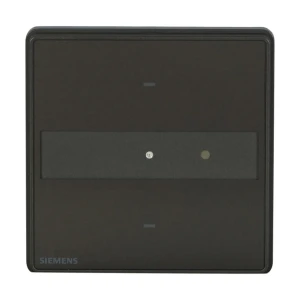

UP 201/43 Dotykowy przycisk wielofunkcyjny, pojedynczy, z sygnalizacją statusu LED, popielaty

UP201/43 to dotykowy sensor KNX z serii Gamma arina firmy Siemens, przeznaczony do sterowania funkcjami automatyki budynkowej z poziomu ściany. Model ten jest wersją pojedynczą z 1 parą pól dotykowych (góra/dół), wyposażoną w LED orientacyjną oraz LED statusu dla każdego pola dotykowego. Wariant UP201/43 występuje w kolorze Ash gold i odpowiada numerowi zamówieniowemu 5WG1201-2DB43.

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma instabus / Gamma arina
• Model (typ produktu ASN): UP201/43
• Numer zamówieniowy (SSN): 5WG1201-2DB43
• Wersja: touch sensor, pojedynczy (1 para pól dotykowych)
• Kolor: Ash gold
• Pola dotykowe: 2 (górne i dolne), mogą pracować jako para lub niezależnie
• LED orientacyjna: 1 × żółta
• LED statusu: 1 × zielona na każde pole dotykowe
• Sygnalizacja akustyczna: wbudowany brzęczyk (potwierdzenie dotyku)
• Zasilanie: z linii magistralnej KNX (SELV DC 24 V)
• Pobór prądu: 10 mA @ DC 24 V
• Montaż: z ramką montażową DELTA® arina (w zestawie) na puszce 86 × 86 mm
• Pole opisowe: wymienna papierowa wkładka do opisu funkcji

Zastosowanie

UP201/43 służy jako naścienny interfejs użytkownika w instalacjach KNX (konfiguracja w ETS). Umożliwia przypisanie funkcji do każdego pola dotykowego lub do pary pól (góra/dół), np. do sterowania oświetleniem, ściemniania, rolet/żaluzji, scen oraz wysyłania wartości na magistralę.

Funkcje i działanie

Pola dotykowe (praca jako pojedyncze pola)

Każde z dwóch pól dotykowych może zostać zaprogramowane niezależnie i otrzymać jedną z funkcji:

• Przełączanie: włącz / wyłącz / przełącz (toggle)
• Funkcja dzwonka: naciśnij = włącz, puść = wyłącz
• Ściemnianie 1-przyciskowe (single touch area dimming)
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety) 1-przyciskowe
• Sterowanie scenami 1-bit: scena 1 lub 2 (przywołaj / zapisz)
• Sterowanie sceną/efektem 8-bit: przywołaj lub przywołaj / zapisz
• Wyślij wartość (8-bit): wartość 8-bit lub procent
• Wyślij wartość (16-bit): temperatura, jasność lub wartość 16-bit
• Wymuszenie (forced control)

W zależności od wybranej funkcji głównej można uruchomić funkcję dodatkową po zwłoce czasowej (konfigurowalnej w zakresie 100 ms…655 s) albo alternatywnie przy dłuższym przytrzymaniu pola dotykowego.

Pola dotykowe jako para (góra/dół)

Dwa pionowo ustawione pola (górne i dolne) mogą pracować jako para, np. do sterowania „góra/dół”:

• Ściemnianie 2-przyciskowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety) 2-przyciskowe
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit: scena 1 i 2 (przywołaj / zapisz)
• Sterowanie sceną/efektem 8-bit (przywołaj / zapisz)
• Wymuszenie (forced control)

Dla pracy w parze możliwe jest wykonanie dodatkowej funkcji po zwłoce czasowej (konfigurowalnej w zakresie 100 ms…655 s).

Potwierdzenie akustyczne

• Wbudowany brzęczyk może sygnalizować naciśnięcie pola dotykowego.

LED orientacyjna i LED statusu

Zarówno LED orientacyjna, jak i LED statusu oferują te same tryby konfiguracji:

• LED stale wyłączona lub stale włączona
• LED wskazuje operację użytkownika
• LED wskazuje długie naciśnięcie
• Sterowanie LED przez obiekt binarny (dla wartości 0/1: włącz / wyłącz / migaj 0,3 Hz / 1 Hz / 5 Hz)
• Sterowanie LED przez obiekt analogowy (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z obsługą do 3 zakresów wartości (włącz / wyłącz / migaj 0,3 Hz / 1 Hz / 5 Hz)
• Jasność LED jest konfigurowalna i może być sterowana przez obiekt (np. tryb nocny)

Dodatkowo LED statusu może zostać skonfigurowana tak, aby cyklicznie krótko migała, co ułatwia znalezienie sensora w ciemności, gdy status jest wyłączony.

Uruchomienie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s) włącza tryb adresowania – sygnalizowany przez LED programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – LED programowania miga równomiernie, po czym po ok. 5 s miganie ustaje.
• Test połączenia: naciśnięcie (> 2 s…< 20 s) uruchamia test połączenia (tryb specjalny dla Desigo TRA).

Podłączenie elektryczne (KNX)

• Zasilanie i komunikacja: przez linię magistralną KNX
• Zacisk magistrali: czarno/czerwony, bezśrubowy
• Przewód: Ø 0,6…Ø 0,8 mm (drut)
• Uwaga montażowa: należy zachować polaryzację podłączenia zgodnie z oznaczeniem na obudowie

Dane techniczne

• Zasilanie: poprzez magistralę KNX
• Napięcie magistrali: SELV DC 24 V
• Pobór prądu: 10 mA @ DC 24 V
• Wymiary (L × W × D): 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Temperatura pracy: -5…45°C
• Temperatura (niepraca/transport/składowanie): -20…70°C
• Wilgotność względna: 5…95% r.h. (bez kondensacji)
• Niezawodność: 413 FIT przy 30°C
• Oznaczenia: KNX, EIB, CE

Montaż

• Montaż z ramką montażową DELTA® arina (ramka w zestawie) na puszce 86 × 86 mm.
• Ramkę mocuje się do puszki wkrętami montażowymi, następnie podłącza się złącze KNX i wsuwa moduł urządzenia w ramkę, dociskając do osadzenia.
• W środkowej części znajduje się pole opisowe z wymienną wkładką papierową do oznaczeń: 82 ± 0,15 mm (długość) × 18,35 ± 0,1 mm (szerokość), grubość < 0,2 mm.
• Urządzenie przeznaczone do stałej instalacji w suchych pomieszczeniach (wewnątrz).

Podsumowanie

Siemens UP201/43 (5WG1201-2DB43) to elegancki, pojedynczy sensor dotykowy KNX w kolorze Ash gold, oferujący 2 pola dotykowe z rozbudowanym programowaniem funkcji, potwierdzeniem akustycznym oraz dwoma typami sygnalizacji: LED orientacyjną i LED statusu. Sprawdzi się jako nowoczesny panel do sterowania oświetleniem, ściemnianiem, osłonami oraz scenami w systemach KNX.
