UP 202/12 Dotykowy przycisk wielofunkcyjny, podwójny, bez sygnalizacji statusu LED, biały

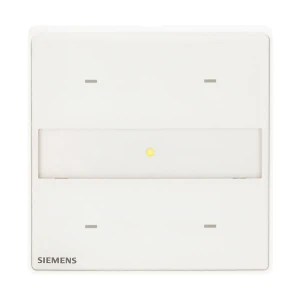

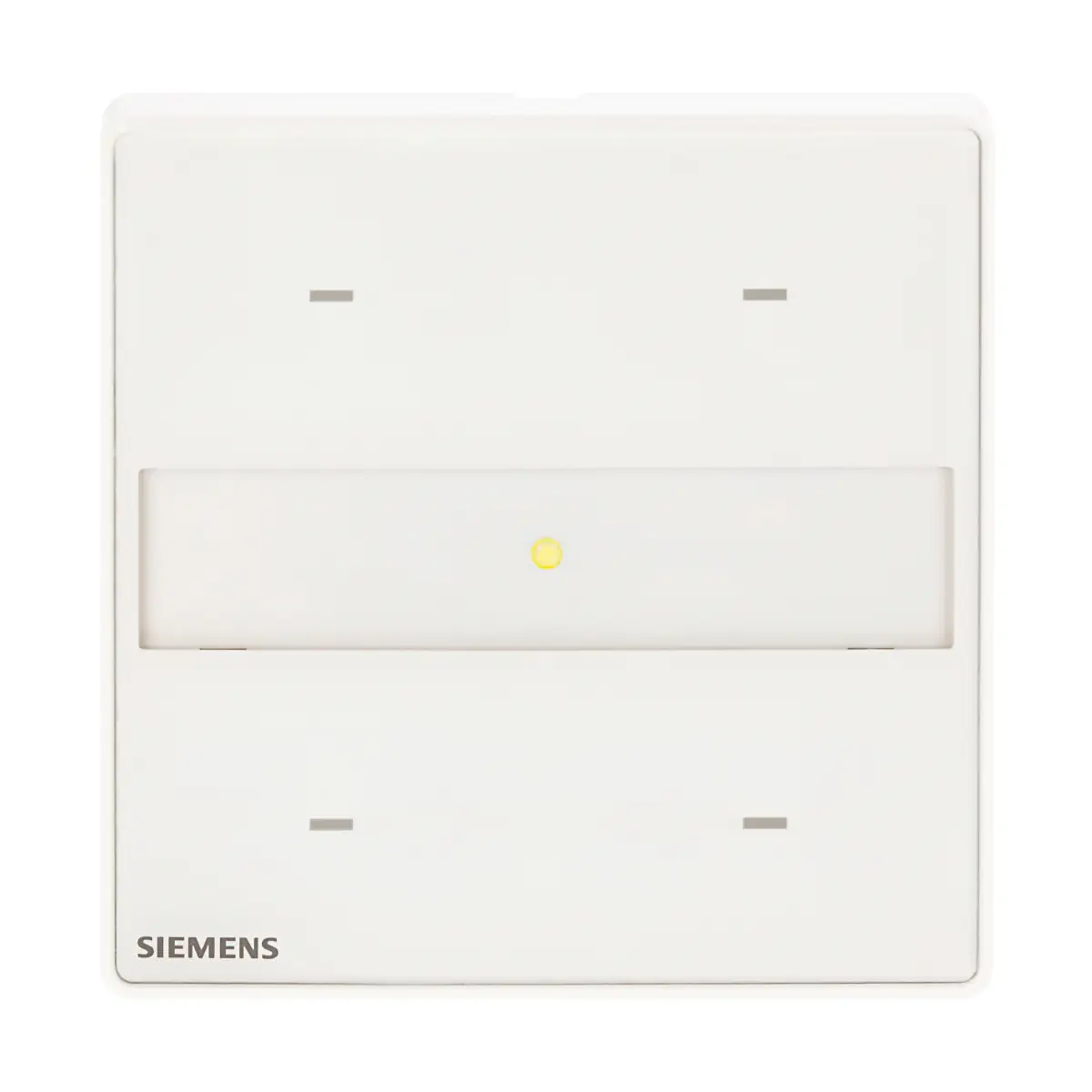

Siemens Gamma arina UP202/12 (nr zamówieniowy 5WG1202-2DB12) to podwójny czujnik dotykowy KNX w kolorze ivory white, wyposażony w 2 pionowo ustawione pary czułych pól dotykowych (łącznie 4 pola). Wersja /12 posiada podświetlenie orientacyjne (LED), ale jest dostarczana bez diod statusu. Wymienne pole opisowe (papierowa wkładka) umieszczone jest pośrodku między polami dotykowymi, co ułatwia trwałe i czytelne oznaczenie funkcji przycisków.

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma arina (Gamma instabus)
• Model (ASN): UP202/12
• Nr zamówieniowy (SSN): 5WG1202-2DB12
• Kolor: ivory white
• System: KNX (konfiguracja w ETS)
• Liczba pól dotykowych: 4 (2 pary pól działających jako para lub niezależnie)
• Podświetlenie orientacyjne: 1 x LED
• Diody statusu: brak (nie dotyczy wersji /12)
• Odpowiedź akustyczna: wbudowany brzęczyk (beeper) potwierdzający dotknięcie
• Pole opisowe: wymienna wkładka papierowa
• Montaż: na puszce 86 x 86 mm z ramką montażową DELTA® arina (ramka w zestawie)

Zastosowanie

UP202/12 przeznaczony jest do sterowania funkcjami w instalacjach KNX, m.in. oświetleniem, roletami/żaluzjami oraz wyzwalaniem scen. Każde pole dotykowe może być parametryzowane indywidualnie, a pola w pionie mogą pracować również jako para (np. góra/dół).

Funkcje i działanie (KNX)

Konfiguracja pól dotykowych

Urządzenie udostępnia 4 pola dotykowe (2 pary). Pary pól mogą pracować jako para (np. funkcje góra/dół) lub jako pojedyncze pola do wysyłania telegramów i wartości.

Funkcje przypisywane do pojedynczego pola dotykowego:

• Przełączanie (załącz, wyłącz, przełącz/toggle)
• Funkcja dzwonka do drzwi
• Ściemnianie (pojedyncze pole)
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety) – pojedyncze pole
• Sterowanie scenami 1-bit (scena 1 lub 2: wywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit (wywołaj, wywołaj / zapisz)
• Wysyłanie wartości 8-bit (wartość, procent)
• Wysyłanie wartości 16-bit (np. temperatura, jasność)
• Wymuszenie (forced control)

Funkcje przypisywane do pary pól dotykowych:

• Ściemnianie (para pól) z telegramem STOP
• Sterowanie osłonami (para pól) – żaluzje/rolety
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit (scena 1 i 2: wywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit (wywołaj / zapisz)
• Wymuszenie (forced control)

Funkcje dodatkowe / alternatywne oraz opóźnienia

W zależności od ustawionej funkcji głównej możliwe jest wykonanie drugiej funkcji po czasie (konfigurowalne opóźnienie 100 ms…655 s) lub jako funkcja alternatywna po dłuższym przytrzymaniu (dla pojedynczych pól). Dodatkowo mogą być użyte m.in.:

• przełączanie (on / off),
• wysyłanie wartości procentowej, 8-bit (0…255), 16-bit (0…65535),
• wysyłanie wartości temperatury lub jasności,
• sceny 1-bit (scena 1 lub 2: wywołaj / zapisz),
• sceny/efekty 8-bit: wywołanie,
• wymuszenie on / off, dezaktywacja wymuszenia.

Podświetlenie orientacyjne (LED)

• LED może być stale wyłączona lub stale włączona.
• Może sygnalizować obsługę użytkownika lub długie przytrzymanie.
• Może być sterowana obiektem statusowym:
  • binarnym (dla wartości 0/1: on/off/miganie 0,3 Hz / 1 Hz / 5 Hz),
  • analogowym (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lux) z obsługą do 3 zakresów wartości (on/off/miganie 0,3 Hz / 1 Hz / 5 Hz).
• Jasność LED jest konfigurowalna i może być sterowana obiektem (np. tryb nocny).

Uruchomienie i obsługa serwisowa

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s) – sygnalizacja diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizacja równomiernym miganiem diody programowania.

Montaż i podłączenie

• Montaż: z ramką montażową DELTA® arina na puszce 86 x 86 mm (ramka jest dołączona do produktu).
• Zacisk magistrali: złącze KNX (czarne/czerwone), bezśrubowe, dla przewodu jednodrutowego Ø 0,6…0,8 mm.
• Wskazówka: podczas podłączania należy zwrócić uwagę na polaryzację magistrali oznaczoną na obudowie.
• Zastosowanie montażowe: do stałej instalacji w suchych pomieszczeniach; możliwy montaż w rozdzielnicach lub małych obudowach.

Dane techniczne

• Zasilanie: przez magistralę KNX
• Pobór prądu: 10 mA przy DC 24 V (UP202/xx)
• Wymiary (dł. x szer. x gł.): 86 x 86 x 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• Temperatura otoczenia (praca): -5…45°C
• Temperatura otoczenia (transport/składowanie): -20…70°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Oznaczenia: KNX, EIB, CE

Podsumowanie

Siemens UP202/12 (5WG1202-2DB12) to estetyczny, podwójny czujnik dotykowy KNX z serii Gamma arina, oferujący 4 konfigurowalne pola dotykowe, podświetlenie orientacyjne i potwierdzenie akustyczne. Dzięki elastycznej parametryzacji w ETS sprawdzi się jako wygodny panel do sterowania oświetleniem, roletami/żaluzjami, wysyłaniem wartości oraz obsługą scen w instalacjach inteligentnego budynku.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Urządzenie zgodne z wymaganiami EN 50491-3, IEC 60669-2-1 oraz IEC 60669-2-5.
• Kompatybilność elektromagnetyczna zgodnie z EN 50491-5-1, EN 50491-5-2, EN 50428 oraz EN 60669-2-1.
• Stopień ochrony: IP20. Produkt przeznaczony wyłącznie do stałej instalacji w suchych pomieszczeniach wewnętrznych.
• Urządzenie należy montować na puszce 86 x 86 mm z użyciem dołączonej ramki montażowej, zgodnie z dokumentacją producenta.
• Montaż, podłączenie i uruchomienie mogą być wykonywane wyłącznie przez upoważnionego elektryka.
• Podczas planowania i wykonania instalacji elektrycznej należy przestrzegać obowiązujących w danym kraju wytycznych, przepisów i norm.
• Urządzenie może być montowane w zestawach wielokrotnych razem z łącznikami i gniazdami, pod warunkiem zachowania odpowiednich wymagań bezpieczeństwa i przepisów instalacyjnych.
• Zasilanie wyłącznie z magistrali KNX. Magistrala pracuje jako obwód SELV DC 24 V.
• Podłączenie przewodów należy wykonać przez złącze KNX, zwracając uwagę na prawidłową polaryzację oznaczoną na obudowie.
• Urządzenie ma klasę ochronności III, stopień zanieczyszczenia 2 oraz kategorię przepięciową III.
• Produkt należy eksploatować wyłącznie w zakresie temperatury otoczenia od -5 do +45°C oraz przy wilgotności względnej 5–95% bez kondensacji.
• Temperatura przechowywania poza pracą: od -20 do +70°C.
• Podczas demontażu obudowy należy używać odpowiednich narzędzi i postępować zgodnie z instrukcją producenta, aby nie uszkodzić obudowy, złącza KNX ani elementów montażowych.
• Produkt obsługuje dwa tryby pracy: KNX i PL-Link. Niniejsze informacje dotyczą funkcjonalności KNX konfigurowanej w ETS.
• Instrukcja obsługi i montażu powinna zostać przekazana użytkownikowi końcowemu.
