UP 202/13 Dotykowy przycisk wielofunkcyjny, podwójny, z sygnalizacją statusu LED, biały

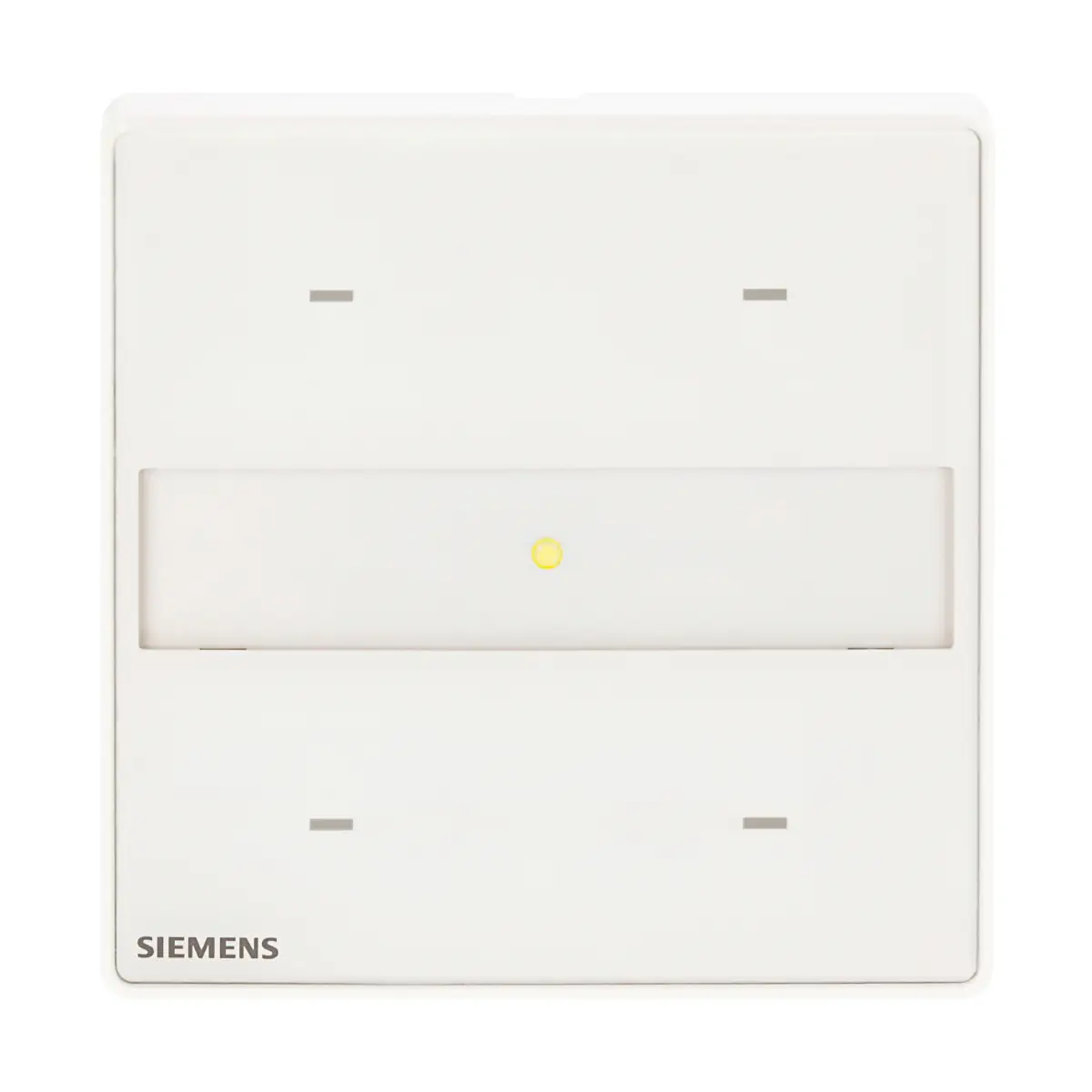

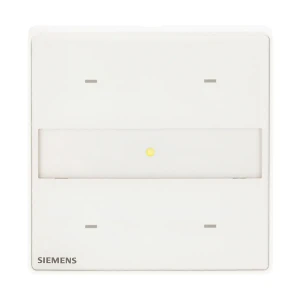

UP202/13 to podwójny czujnik dotykowy KNX (Gamma arina) firmy Siemens, przeznaczony do sterowania funkcjami automatyki budynkowej (m.in. oświetleniem, roletami oraz scenami). Wersja /13 posiada diodę orientacyjną oraz diodę statusu dla każdego pola dotykowego, a dzięki wymiennemu polu opisowemu (wkładka papierowa) pozwala czytelnie opisać funkcje przypisane do przycisków. Produkt w kolorze ivory white, montowany z ramką DELTA® arina na puszce 86 x 86 mm (ramka montażowa jest dołączona do zestawu).

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma arina (Gamma instabus)
• Model (ASN): UP202/13
• Numer zamówieniowy (SSN): 5WG1202-2DB13
• Wykonanie: czujnik dotykowy, podwójny
• Kolor: ivory white
• Liczba pól dotykowych: 4 (2 pionowe pary pól dotykowych)
• Sygnalizacja: dioda orientacyjna oraz 4 diody statusu (po jednej na każde pole dotykowe)
• Reakcja akustyczna: wbudowany brzęczyk (odpowiedź na dotknięcie)
• Etykietowanie: wymienna wkładka papierowa w polu opisowym
• Zasilanie: z magistrali KNX
• Obsługa w ETS: konfiguracja funkcji i diod w aplikacji urządzenia

Funkcje sterowania (konfigurowalne w ETS)

Cztery pola dotykowe mogą pracować jako pojedyncze przyciski lub jako pionowe pary (np. góra/dół). Każdemu polu lub parze można przypisać funkcje zależnie od potrzeb instalacji KNX.

Funkcje dla pojedynczego pola dotykowego

• Przełączanie: załącz / wyłącz / przełącz (toggle)
• Dzwonek do drzwi
• Ściemnianie (obsługa jednym polem)
• Sterowanie osłonami (żaluzje, rolety) jednym polem
• Sterowanie scenami 1-bit: scena 1 lub 2 (przywołanie / zapis)
• Sterowanie scenami/efektami 8-bit: przywołanie lub przywołanie / zapis
• Wysyłanie wartości: 8-bit (wartość, procent)
• Wysyłanie wartości: 16-bit (np. wartość temperatury lub jasności)
• Wymuszenie (forced control)

Funkcje dla pary pól dotykowych

• Ściemnianie dwoma polami z telegramem stop
• Sterowanie osłonami (żaluzje, rolety) dwoma polami
• Wysyłanie zmiennej wartości: procentowej lub 8-bit
• Sterowanie scenami 1-bit: sceny 1 i 2 (przywołanie / zapis)
• Sterowanie scenami/efektami 8-bit (przywołanie / zapis)
• Wymuszenie (forced control)

Funkcje dodatkowe (czas / długie naciśnięcie)

• Możliwość uruchomienia dodatkowej funkcji po opóźnieniu (konfigurowalnym od 100 ms do 655 s).
• Dla pojedynczych pól: możliwość uruchomienia funkcji alternatywnej przy długim dotknięciu.

Diody LED – orientacja i status

Dioda orientacyjna

• Może działać jako: zawsze wyłączona, zawsze włączona, wskazanie operacji użytkownika lub wskazanie długiego naciśnięcia.
• Może być sterowana obiektem statusowym:
  • binarnym (0/1) z reakcją: on / off / miganie wolne (0,3 Hz) / średnie (1 Hz) / szybkie (5 Hz),
  • analogowym (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z reakcją zależną od zakresów wartości (do trzech zakresów): on / off / miganie (0,3 Hz / 1 Hz / 5 Hz).
• Jasność diody orientacyjnej jest konfigurowalna i może być sterowana obiektem (np. tryb nocny).

Diody statusu (dla pól dotykowych)

• Dostępne są te same tryby konfiguracji co dla diody orientacyjnej (stałe świecenie, miganie, sterowanie obiektami binarnymi/analogowymi).
• Jasność diod statusu jest ustawiana wspólnie dla wszystkich diod i może być modyfikowana przez obiekt (np. tryb nocny).
• Możliwość krótkiego, cyklicznego migania w celu łatwiejszego odnalezienia sensora w ciemności, gdy diody statusu są wyłączone.

Zasilanie, komunikacja i uruchomienie

• Zasilanie: przez magistralę KNX
• Pobór prądu: 10 mA przy DC 24 V
• Złącze magistrali: zacisk KNX (czarny/czerwony), bezśrubowy, dla przewodu jednodrutowego Ø 0,6…0,8 mm
• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s), sygnalizowane diodą programowania
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s)

Montaż

• Miejsce montażu: suche pomieszczenia wewnętrzne; montaż stały
• Puszka: 86 x 86 mm
• Sposób montażu: czujnik montowany razem z dołączoną ramką montażową DELTA® arina
• Podłączenie: wpięcie złącza KNX z zachowaniem polaryzacji oznaczonej na obudowie

Dane techniczne

• Napięcie magistrali: SELV DC 24 V
• Stopień ochrony: IP20
• Klasa ochronności: III
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Wymiary (D x S x G): 86 x 86 x 14,6 mm
• Masa: ok. 65,6 g
• Temperatura pracy: -5…45°C
• Temperatura składowania (niepracujący): -20…70°C
• Wilgotność względna: 5…95% r.h. (bez kondensacji)
• Oznaczenia: KNX, EIB, CE

Podsumowanie

Siemens UP202/13 (5WG1202-2DB13) to elegancki, podwójny czujnik dotykowy KNX Gamma arina w kolorze ivory white, oferujący łącznie 4 pola dotykowe z pełną sygnalizacją LED (dioda orientacyjna + diody statusu dla każdego pola). Szeroki zakres funkcji (przełączanie, ściemnianie, rolety, sceny, wysyłanie wartości i wymuszenia), konfigurowalne zachowanie diod oraz montaż na puszce 86 x 86 mm z dołączoną ramką sprawiają, że jest to uniwersalne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt posiada oznaczenia KNX oraz EIB.
• Urządzenie jest przeznaczone do stałej instalacji wyłącznie w suchych pomieszczeniach wewnętrznych.
• Montaż, podłączenie i uruchomienie urządzenia może wykonywać wyłącznie upoważniony wykwalifikowany elektryk.
• Podczas planowania i wykonywania instalacji elektrycznej należy przestrzegać obowiązujących w danym kraju przepisów, norm, wytycznych oraz zasad bezpieczeństwa.
• Urządzenie może być montowane w połączeniu z łącznikami i gniazdami w ramkach wielokrotnych wyłącznie wtedy, gdy instalacja spełnia odpowiednie normy i wymagania bezpieczeństwa.
• Urządzenie jest zasilane z magistrali KNX i pracuje jako urządzenie niskonapięciowe SELV DC 24 V. Podłączenie należy wykonać zgodnie z oznaczoną polaryzacją złącza magistrali.
• Należy stosować wyłącznie właściwy sposób montażu: na puszce 86 x 86 mm, z użyciem przeznaczonej do tego ramki montażowej i zgodnie z dokumentacją producenta.
• Podczas montażu i demontażu należy zachować ostrożność oraz używać odpowiednich narzędzi, aby nie uszkodzić obudowy, złącza KNX ani elementów mocujących.
• Stopień ochrony IP20 – produkt nie jest przeznaczony do stosowania w miejscach narażonych na wodę, zalanie, intensywną wilgoć lub zapylenie przekraczające warunki przewidziane przez producenta.
• Urządzenie należy użytkować wyłącznie w zakresie temperatury pracy od -5°C do +45°C oraz przy wilgotności względnej 5–95% bez kondensacji.
• Urządzenie spełnia wymagania norm EN 50491-3, IEC 60669-2-1, IEC 60669-2-5, EN 50491-5-1, EN 50491-5-2 oraz EN 50428.
• Instrukcja obsługi i montażu powinna zostać przekazana użytkownikowi końcowemu.
• W przypadku uszkodzenia lub nieprawidłowego działania nie należy używać produktu; wadliwe urządzenie należy przekazać do serwisu zgodnie z procedurą producenta.
• Produkt obsługuje dwa tryby pracy: KNX oraz PL-Link; niniejsze informacje dotyczą funkcjonalności KNX konfigurowanej w ETS.
