UP 202/23 Dotykowy przycisk wielofunkcyjny, podwójny, z sygnalizacją statusu LED, czarny

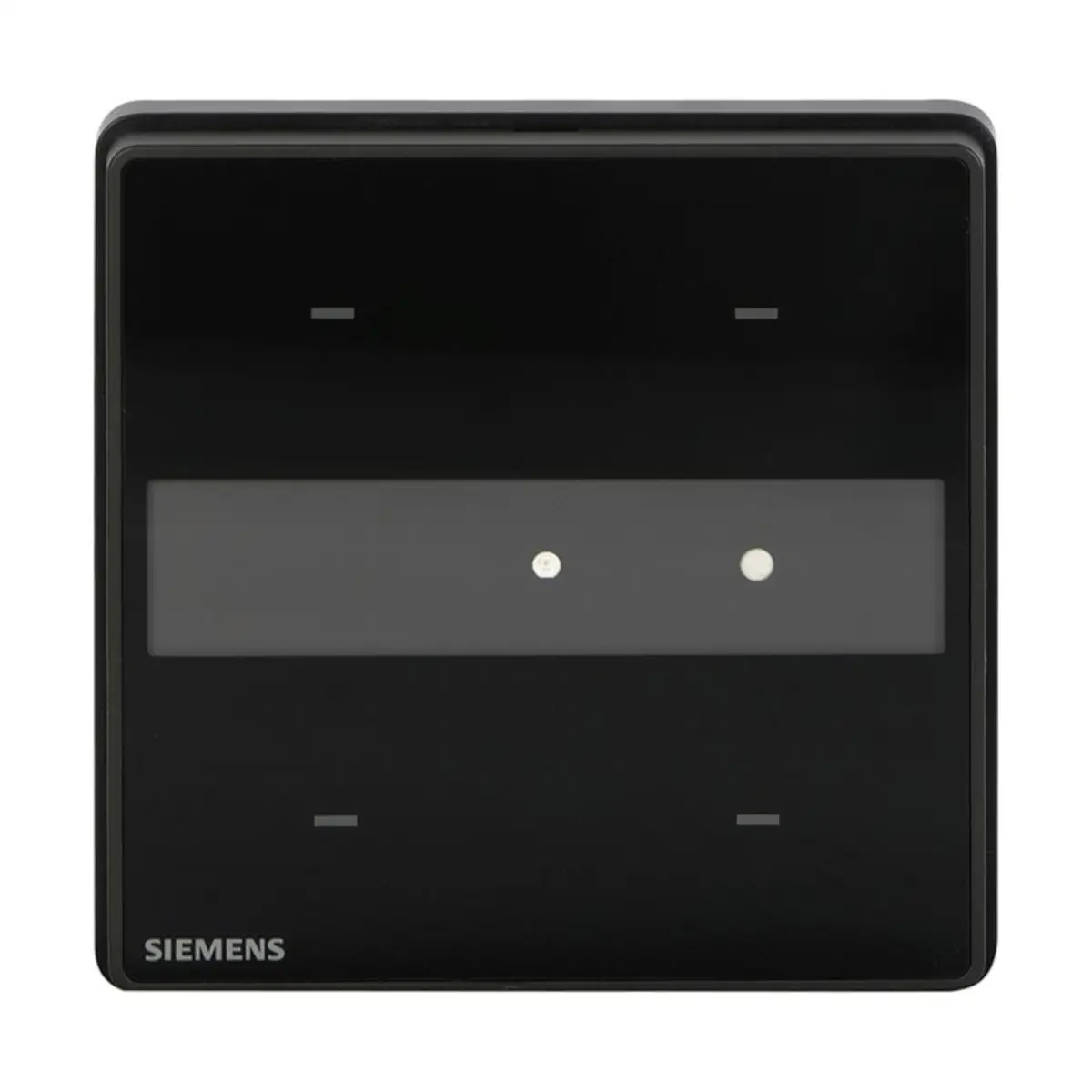

Siemens UP202/23 to podwójny czujnik dotykowy KNX z serii Gamma arina w kolorze czarnym, wyposażony w LED orientacyjną oraz LED-y statusowe (po jednej dla każdego pola dotykowego). Urządzenie oferuje dwie pionowo ułożone pary pól dotykowych (łącznie 4 pola), a w centralnej części posiada wymienną wkładkę papierową do opisu funkcji. Montaż odbywa się wraz z dołączoną ramką montażową DELTA® arina na puszce 86 × 86 mm.

Najważniejsze cechy

• Producent: Siemens
• Model (ASN): UP202/23
• Numer zamówieniowy (SSN): 5WG1202-2DB23
• Typ: czujnik dotykowy KNX, podwójny (2 pary pól dotykowych / 4 pola)
• Kolor: czarny
• Sygnalizacja: LED orientacyjna + LED statusowe (po 1 na każde pole dotykowe)
• Reakcja akustyczna: wbudowany brzęczyk (odpowiedź na dotknięcie)
• Pole opisowe: wymienna wkładka papierowa do etykietowania
• Montaż: na puszce 86 × 86 mm, z dołączoną ramką montażową
• Zasilanie: z magistrali KNX
• Tryby pracy: KNX oraz PL-Link (funkcje KNX konfigurowane w ETS)

Funkcje i konfiguracja

Pola dotykowe i logika pracy

UP202/23 udostępnia 4 pola dotykowe, które mogą pracować jako dwie pary (góra/dół w obrębie pary) lub jako pojedyncze pola – w zależności od konfiguracji. Pary pól są typowo wykorzystywane np. do zdefiniowanego przełączania/ściemniania lub sterowania roletami i żaluzjami.

Przypisywane funkcje (pojedyncze pole dotykowe)

• Przełączanie: on / off / toggle
• Funkcja dzwonka
• Ściemnianie (pojedynczym polem)
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety)
• Sterowanie scenami 1-bit: scena 1 lub 2 (wywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit: wywołaj lub wywołaj / zapisz
• Wysyłanie wartości: 8-bit (0…255) / procent
• Wysyłanie wartości: 16-bit (np. temperatura, jasność)
• Wymuszenie (forced control)

Przypisywane funkcje (para pól dotykowych)

• Ściemnianie dwupolowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety)
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit: scena 1 i 2 (wywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit (wywołaj / zapisz)
• Wymuszenie (forced control)

Funkcje dodatkowe i długie naciśnięcie

W zależności od wybranej funkcji głównej możliwe jest wykonanie innej funkcji po opóźnieniu (konfigurowalne 100 ms…655 s) lub alternatywnie przy długim naciśnięciu.

LED orientacyjna i LED statusowe

• LED orientacyjna może działać m.in. jako: zawsze wyłączona / zawsze włączona / sygnalizacja obsługi / sygnalizacja długiego naciśnięcia.
• LED może być sterowana obiektem binarnym (dla stanu 0/1: on/off lub miganie 0,3 Hz, 1 Hz, 5 Hz).
• LED może być sterowana obiektem analogowym (np. 8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z przypisaniem zachowania do maks. trzech zakresów wartości (on/off/miganie 0,3 Hz/1 Hz/5 Hz).
• Jasność LED orientacyjnej jest konfigurowalna i może być sterowana przez obiekt (np. tryb nocny).
• LED statusowe oferują te same opcje konfiguracji co LED orientacyjna; ich jasność jest ustawiana wspólnie dla wszystkich LED statusowych i może być wpływana przez obiekt.
• Opcja ułatwiająca lokalizację: przy zgaszonych LED statusowych można skonfigurować krótkie cykliczne mignięcia w ciemności.

Ustawienia fabryczne

Fabrycznie wszystkie pary pól dotykowych są skonfigurowane jako funkcja „building site” dla przełączania: górne pola = ON, dolne pola = OFF.

Zasilanie, połączenia i uruchomienie

• Zasilanie: z magistrali KNX
• Pobór prądu: 10 mA przy DC 24 V (dla UP202/xx)
• Złącze magistrali: zacisk KNX (czarny/czerwony), bezśrubowy
• Przewód (żyła jednodrutowa): Ø 0,6…Ø 0,8 mm
• Przycisk programowania: przełączenie trybu normalnego / adresowania; reset do ustawień fabrycznych; aktywacja funkcji producenta
• Tryb programowania: krótkie naciśnięcie < 2 s (sygnalizacja LED programowania)
• Reset fabryczny: bardzo długie naciśnięcie > 20 s (równomierne miganie LED programowania; po 5 s miganie ustaje)

Dane techniczne

• Wymiary (D × S × G): 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• Temperatura pracy: -5…45°C
• Temperatura (magazyn/transport): -20…70°C
• Wilgotność (bez kondensacji): 5…95% r.h.
• Niezawodność: 413 FIT przy 30°C
• Oznaczenia: KNX, EIB, CE

Montaż

• Puszka: 86 × 86 mm
• Rama montażowa: w komplecie (DELTA® arina)
• Po zamontowaniu ramki należy podłączyć złącze KNX (z zachowaniem polaryzacji oznaczonej na obudowie), a następnie wsunąć moduł i docisnąć do ramki.
• Pole opisowe (wkładka papierowa): długość 82 ± 0,15 mm, szerokość 18,35 ± 0,1 mm, grubość < 0,2 mm

Podsumowanie

Siemens UP202/23 to elegancki, czarny podwójny czujnik dotykowy KNX z serii Gamma arina, oferujący 4 konfigurowalne pola dotykowe, LED orientacyjną oraz LED statusowe dla czytelnej sygnalizacji. Dzięki obsłudze wielu funkcji (przełączanie, ściemnianie, rolety/żaluzje, sceny, wartości i wymuszenia), akustycznej reakcji dotyku oraz montażowi na standardowej puszce 86 × 86 mm, sprawdza się jako uniwersalny panel sterujący w instalacjach KNX.
