UP 202/43 Dotykowy przycisk wielofunkcyjny, podwójny, z sygnalizacją statusu LED, popielaty

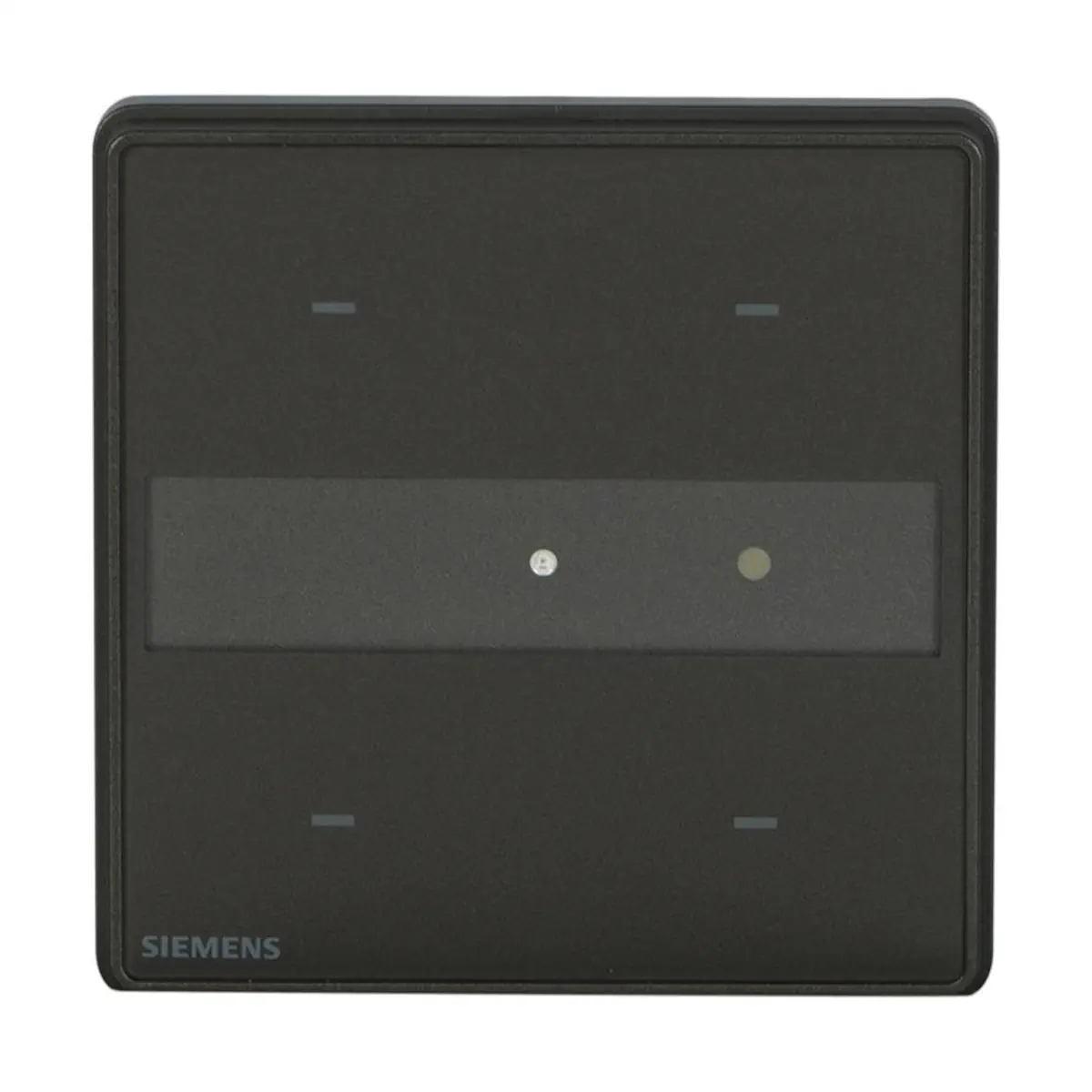

UP202/43 to podwójny czujnik dotykowy KNX z serii Gamma arina firmy Siemens, przeznaczony do sterowania funkcjami instalacji inteligentnego budynku (np. oświetleniem, roletami/żaluzjami) poprzez magistralę KNX. Wersja UP202/43 w kolorze Ash gold posiada LED orientacyjny oraz LED statusu dla każdego pola dotykowego, a w środkowej części ma wymienne pole opisowe (papierową wkładkę do etykietowania).

Najważniejsze cechy

• Producent: Siemens
• Seria / system: Gamma instabus (KNX), Gamma arina
• Model (ASN): UP202/43
• Numer zamówieniowy (SSN): 5WG1202-2DB43
• Wykonanie: czujnik dotykowy, podwójny
• Kolor: Ash gold
• Pola dotykowe: 4 pola (2 pionowe pary pól dotykowych)
• LED: 1 × LED orientacyjny + 1 × LED statusu na każde pole dotykowe
• Potwierdzenie akustyczne: wbudowany brzęczyk (beeper) jako reakcja na dotyk
• Etykietowanie: wymienna papierowa wkładka w polu opisowym
• Zasilanie: z magistrali KNX
• Montaż: z ramką montażową DELTA® arina (ramka w komplecie) na puszce 86 × 86 mm

Zastosowanie

UP202/43 udostępnia dwa pionowe zespoły pól dotykowych (para „góra/dół”), które mogą pracować jako pary (np. włącz/wyłącz, rozjaśnij/ściemnij, góra/dół dla osłon) lub jako pojedyncze pola do wysyłania wartości i sterowania funkcjami KNX. Urządzenie jest konfigurowane w trybie KNX (ETS).

Funkcje i konfiguracja

Funkcje pojedynczego pola dotykowego

• Przełączanie: on / off / toggle
• Funkcja dzwonka: press on / release off
• Ściemnianie: single touch area dimming
• Sterowanie osłonami przeciwsłonecznymi: (żaluzje, rolety) single touch area control
• Sterowanie scenami 1-bit: scena 1 lub 2 (recall / save)
• Sterowanie scenami / efektami 8-bit: (recall, recall / save)
• Wysyłanie wartości: 8-bit (wartość, %)
• Wysyłanie wartości: 16-bit (temperatura, jasność)
• Wymuszenie: forced control

W zależności od wybranej funkcji głównej możliwe jest uruchomienie dodatkowej funkcji po opóźnieniu czasowym (konfigurowalne 100 ms…655 s) lub alternatywnie po dłuższym przytrzymaniu.

Funkcje pary pól dotykowych (góra/dół)

• Ściemnianie dwupolowe: z telegramem STOP
• Sterowanie osłonami dwupolowe: (żaluzje, rolety)
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit: scena 1 i 2 (recall / save)
• Sterowanie scenami / efektami 8-bit: (recall / save)
• Wymuszenie: forced control

Dla par pól dostępna jest także funkcja dodatkowa wykonywana po opóźnieniu (konfigurowalne 100 ms…655 s).

Wskaźniki LED (orientacja i status)

LED orientacyjny

LED orientacyjny może pracować stale lub zależnie od obiektów statusowych. Dostępne tryby obejmują m.in.:

• LED stale wyłączony lub stale włączony
• Sygnalizacja operacji użytkownika lub długiego naciśnięcia
• Sterowanie obiektem binarnym: dla stanu 0/1 – on / off / flash wolno (0,3 Hz) / średnio (1 Hz) / szybko (5 Hz)
• Sterowanie obiektem analogowym: (8-bit 0…255, %, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lux) dla maks. 3 zakresów wartości – on / off / flash 0,3 Hz / 1 Hz / 5 Hz
• Jasność LED orientacyjnego: konfigurowalna oraz możliwa do sterowania poprzez obiekt (np. tryb nocny)

LED statusu (na każde pole dotykowe)

• Takie same opcje konfiguracji jak dla LED orientacyjnego (w tym: stałe świecenie, miganie, sterowanie obiektem binarnym i analogowym).
• Jasność LED statusu: konfigurowana wspólnie dla wszystkich LED statusu oraz możliwa do wpływania poprzez obiekt (np. tryb nocny).
• Możliwość konfiguracji cyklicznego krótkiego błysku, aby łatwiej odnaleźć sensor w ciemności, gdy LED statusu są wyłączone.

Programowanie i uruchomienie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s) – sygnalizacja LED programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – równomierne miganie LED programowania; miganie kończy się po 5 s.
• Test połączenia (tryb specjalny): naciśnięcie (> 2 s…< 20 s) uruchamia connection test (dla Desigo TRA); przez ok. 10 s urządzenie może być zablokowane dla funkcji producenta, co jest sygnalizowane krótkim miganiem LED programowania.

Montaż i podłączenie

• Miejsce montażu: do trwałej instalacji w suchych pomieszczeniach; możliwy montaż w rozdzielnicach lub małych obudowach.
• Puszka: 86 × 86 mm; montaż z ramką (w komplecie).
• Podłączenie KNX: zacisk magistralny (czarny/czerwony), bezśrubowy, dla przewodu jednodrutowego Ø 0,6…0,8 mm.
• Uwaga montażowa: przy podłączaniu należy zwrócić uwagę na polaryzację magistrali oznaczoną na obudowie.

Dane techniczne

• Zasilanie: poprzez linię KNX
• Pobór prądu: 10 mA @ DC 24 V
• Wymiary (dł. × szer. × gł.): 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności: III (wg IEC 61140)
• Kategoria przepięciowa: III (wg IEC 60664-1)
• Stopień zanieczyszczenia: 2 (wg IEC 60664-1)
• Magistrala: SELV DC 24 V
• Temperatura otoczenia (praca): -5…45°C
• Temperatura otoczenia (niepraca): -20…70°C
• Wilgotność (bez kondensacji): 5…95% r.h.
• Niezawodność: 413 FIT przy 30°C
• Oznaczenia: KNX, EIB, CE
• Zgodność z normami: EN50491-3, IEC 60669-2-1, IEC 60669-2-5; EMC: EN 50491-5-1, EN 50491-5-2, EN 50428, EN 50491-5-2, EN 60669-2-1

Podsumowanie

Siemens UP202/43 (5WG1202-2DB43) to elegancki, podwójny czujnik dotykowy KNX w kolorze Ash gold, który oferuje 4 konfigurowalne pola dotykowe, LED orientacyjny oraz LED statusu dla każdego pola. Obsługa wielu funkcji (m.in. przełączanie, ściemnianie, sterowanie osłonami, sceny i wymuszenia), potwierdzenie akustyczne oraz montaż na puszce 86 × 86 mm z dołączoną ramką sprawiają, że jest to uniwersalny element sterujący do instalacji automatyki budynkowej KNX.
