UP 203/12 Dotykowy przycisk wielofunkcyjny, poczwórny, bez sygnalizacji statusu LED, biały

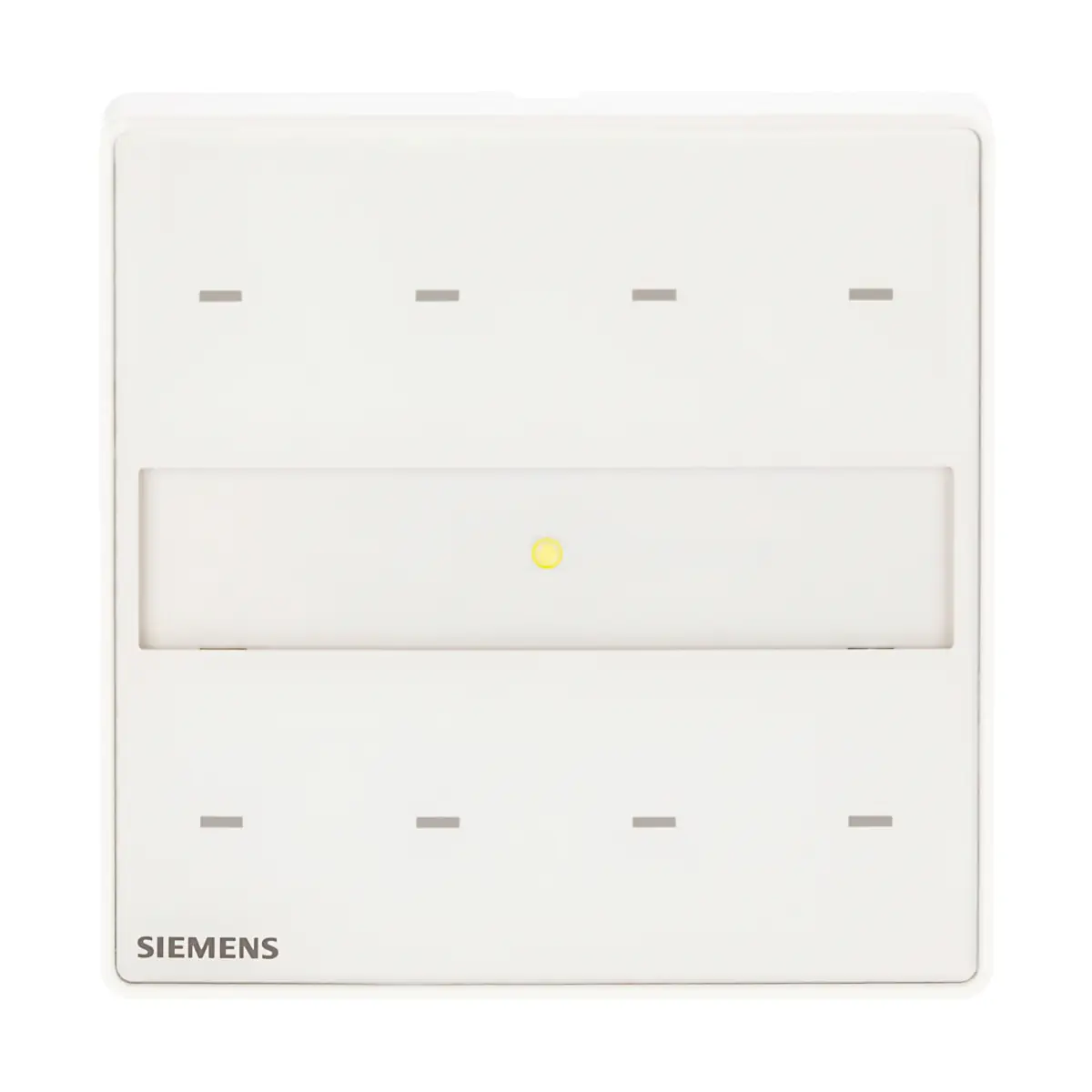

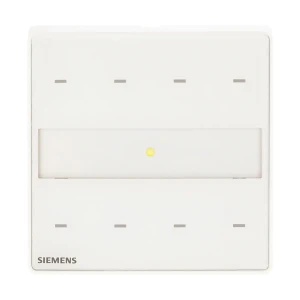

Siemens UP203/12 (SSN: 5WG1203-2DB12) to czterokrotny czujnik dotykowy KNX z serii Gamma arina, wyposażony w 1 diodę LED do oświetlenia orientacyjnego oraz bez diod statusu. Urządzenie oferuje 4 pionowo zestawione pary pól dotykowych (łącznie 8 pól dotykowych) i umożliwia elastyczne przypisanie funkcji sterowania oświetleniem, roletami oraz wysyłanie wartości – zgodnie z konfiguracją w ETS. Wersja ivory white posiada wymienne pole opisowe (wkładkę papierową) umieszczone centralnie między polami dotykowymi.

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma arina
• Model (ASN): UP203/12
• Numer katalogowy (SSN): 5WG1203-2DB12
• Kolor: Ivory white
• Wariant: czujnik dotykowy quadruple (4 pary pól dotykowych), bez LED statusu, z LED orientacyjną
• Liczba pól dotykowych: 8 (4 pary A…D)
• Reakcja akustyczna: wbudowany brzęczyk (beeper) jako potwierdzenie dotyku
• Pole opisowe: wymienna wkładka papierowa
• Montaż: na puszce 86 x 86 mm z ramką montażową DELTA® arina (ramka w komplecie)

Funkcje sterowania (KNX)

Czujnik udostępnia pola dotykowe, które mogą działać jako pojedyncze pola lub jako para (góra/dół). Każdemu polu lub parze można przypisać funkcje zależnie od projektu instalacji.

Funkcje dla pojedynczego pola dotykowego

• Przełączanie: on / off / toggle
• Funkcja dzwonka do drzwi
• Ściemnianie (single touch area dimming)
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety)
• Sterowanie scenami 1-bit (scena 1 lub 2: przywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit (przywołaj, przywołaj / zapisz)
• Wysyłanie wartości: 8-bit (wartość, procent)
• Wysyłanie wartości: 16-bit (np. temperatura, jasność)
• Wymuszenie (forced control)

Funkcje dla pary pól dotykowych (góra/dół)

• Ściemnianie dwupolowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety)
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit (scena 1 i 2: przywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit (przywołaj / zapisz)
• Wymuszenie (forced control)

Dodatkowo – zależnie od konfiguracji – możliwe jest wykonanie drugiej funkcji po opóźnieniu (konfigurowalne 100 ms…655 s) lub jako funkcji alternatywnej po dłuższym przytrzymaniu pola dotykowego.

Oświetlenie orientacyjne LED

Model UP203/12 posiada 1 żółtą diodę LED do oświetlenia orientacyjnego w ciemności, którą można konfigurować:

• LED stale wyłączona lub stale włączona
• LED sygnalizuje obsługę (dotyk) lub długie przytrzymanie
• Sterowanie LED obiektem binarnym (dla wartości 0/1): włącz / wyłącz / miganie wolne (0,3 Hz) / średnie (1 Hz) / szybkie (5 Hz)
• Sterowanie LED obiektem analogowym (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z reakcją dla maks. 3 zakresów wartości (włącz / wyłącz / miganie 0,3 Hz / 1 Hz / 5 Hz)
• Jasność LED konfigurowalna oraz możliwa do sterowania przez obiekt (np. tryb nocny)

Instalacja i podłączenie

• Montaż mechaniczny: na puszce 86 x 86 mm z ramką montażową (w zestawie)
• Podłączenie KNX: zacisk magistralny czarny/czerwony, bezśrubowy, przewód jednodrutowy Ø 0,6…Ø 0,8 mm
• Programowanie: przycisk programowania oraz czerwona dioda LED do wskazania trybu adresowania

Dane techniczne

• Zasilanie: z magistrali KNX
• Pobór prądu: 10 mA przy DC 24 V
• Wymiary (D x S x G): 86 x 86 x 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności: III
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Temperatura pracy: -5…45°C
• Temperatura składowania/transportu: -20…70°C
• Wilgotność (bez kondensacji): 5…95% r.h.
• Oznaczenia: KNX, EIB, CE

Podsumowanie

Siemens UP203/12 to elegancki i elastyczny w konfiguracji czterokrotny czujnik dotykowy KNX (8 pól dotykowych), przeznaczony do sterowania funkcjami w automatyce budynkowej – od przełączania i ściemniania po sterowanie osłonami i scenami. Wariant bez LED statusu z oświetleniem orientacyjnym LED, wymiennym polem opisowym oraz montażem na puszce 86 x 86 mm sprawdzi się wszędzie tam, gdzie liczy się czysta forma, prosty montaż i pełna swoboda parametrów w ETS.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz oznaczenia KNX i EIB.
• Urządzenie spełnia wymagania norm EN 50491-3, IEC 60669-2-1 oraz IEC 60669-2-5, a także wymagania EMC zgodnie z EN 50491-5-1, EN 50491-5-2, EN 50428 i EN 60669-2-1.
• Urządzenie jest przeznaczone do zasilania wyłącznie z magistrali KNX, napięciem bezpiecznym SELV DC 24 V.
• Produkt jest urządzeniem elektrycznym o stopniu ochrony IP20 i klasie ochronności III. Przeznaczony wyłącznie do stałej instalacji w suchych pomieszczeniach wewnętrznych.
• Montaż, podłączenie, uruchomienie oraz adresowanie urządzenia mogą wykonywać wyłącznie uprawnieni elektrycy / autoryzowany personel.
• Podczas planowania i wykonywania instalacji elektrycznej należy przestrzegać obowiązujących lokalnie przepisów, norm i zasad bezpieczeństwa.
• Urządzenie należy montować wyłącznie na puszce instalacyjnej 86 x 86 mm, z użyciem dedykowanej ramki montażowej dołączonej do zestawu.
• Podłączenie magistrali KNX należy wykonać zgodnie z oznaczoną polaryzacją na obudowie. Nieprawidłowe podłączenie może spowodować nieprawidłowe działanie instalacji.
• Urządzenie może być montowane łącznie z łącznikami i gniazdami w ramkach wielokrotnych wyłącznie wtedy, gdy cała instalacja spełnia odpowiednie normy i wymagania bezpieczeństwa.
• Demontaż obudowy i odłączanie złącza KNX należy wykonywać ostrożnie, zgodnie z instrukcją producenta, z użyciem odpowiednich narzędzi, aby nie uszkodzić obudowy, złącza ani instalacji.
• Produkt należy użytkować wyłącznie w zakresie temperatury pracy od -5°C do +45°C, przy wilgotności względnej 5–95% bez kondensacji.
• Produkt obsługuje dwa tryby pracy: KNX i PL-Link. Dokumentacja dotyczy funkcji KNX konfigurowanych w ETS.
• Instrukcję obsługi należy przekazać użytkownikowi końcowemu.

Pliki do pobrania:
UP 203/12 Karta katalogowa
UP 203/12 Instrukcja obsługi
