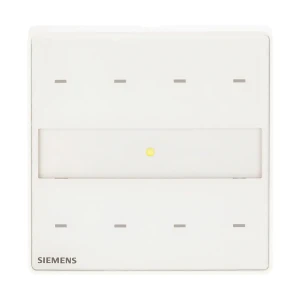

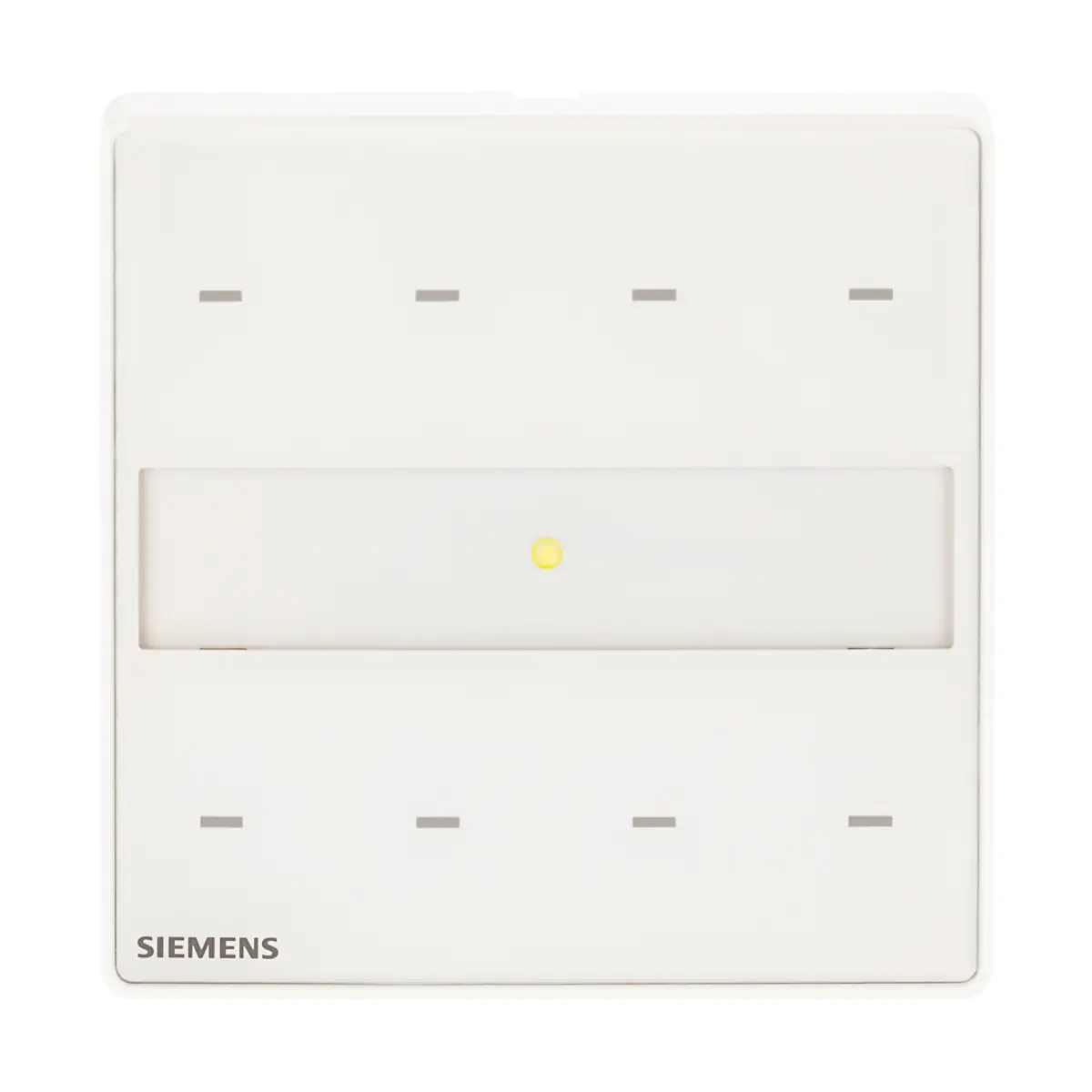

UP 203/13 Dotykowy przycisk wielofunkcyjny, poczwórny, z sygnalizacją statusu LED, biały

UP203/13 to czterokrotny czujnik dotykowy KNX z serii Gamma instabus / DELTA® arina firmy Siemens, wyposażony w orientacyjne podświetlenie LED oraz diody statusu dla każdego pola dotykowego. Urządzenie oferuje 4 pionowe pary pól dotykowych (łącznie 8 niezależnych pól) z wymienną wkładką opisową pośrodku, dzięki czemu może realizować funkcje sterowania oświetleniem, ściemnianiem, żaluzjami/roletami, scenami oraz wysyłaniem wartości – zgodnie z konfiguracją w ETS.

Najważniejsze cechy

• Producent: Siemens
• Model (ASN): UP203/13
• Numer zamówieniowy (SSN): 5WG1203-2DB13
• Wersja: touch sensor, quadruple (czterokrotny)
• Kolor: ivory white
• Liczba pól dotykowych: 8 (4 pary: A…D, pola górne i dolne)
• Sygnalizacja: 1 LED orientacyjna + 1 LED statusu na każde pole dotykowe
• Reakcja akustyczna: wbudowany brzęczyk (potwierdzenie dotyku)
• Zasilanie: z magistrali KNX (SELV DC 24 V)
• Montaż: z ramką montażową DELTA® arina (ramka w zestawie) na puszce 86 x 86 mm

Funkcje pól dotykowych

W zależności od konfiguracji w ETS każde pojedyncze pole dotykowe (A1…D2) może realizować m.in.:

• Przełączanie (on / off / toggle)
• Funkcja dzwonka
• Ściemnianie (dla pojedynczego pola)
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety) – dla pojedynczego pola
• Sterowanie scenami 1-bit (scena 1 lub 2: wywołanie / zapis)
• Sterowanie scenami / efektami 8-bit (wywołanie, wywołanie / zapis)
• Wysyłanie wartości 8-bit (wartość, procent)
• Wysyłanie wartości 16-bit (np. temperatura, jasność)
• Sterowanie wymuszeniem (forced control)

Pola ułożone pionowo mogą pracować także jako para pól dotykowych (np. góra/dół), dla której dostępne są m.in.:

• Ściemnianie dwupolowe z telegramem stop
• Sterowanie osłonami (żaluzje, rolety) dwupolowe
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit (sceny 1 i 2: wywołanie / zapis)
• Sterowanie scenami / efektami 8-bit (wywołanie / zapis)
• Sterowanie wymuszeniem

Dodatkowo – w zależności od wybranej funkcji – możliwe jest wykonanie drugiej akcji po opóźnieniu czasowym (konfigurowalnym w zakresie 100 ms…655 s) lub alternatywnie po dłuższym przytrzymaniu pola.

Diody LED – orientacyjna i statusu

LED orientacyjna

LED orientacyjna może być skonfigurowana m.in. jako:

• zawsze wyłączona lub zawsze włączona,
• sygnalizacja operacji użytkownika lub długiego naciśnięcia,
• sterowana obiektem statusu:
  • binarnym (1/0) z trybami: on / off / flash wolno (0,3 Hz) / flash średnio (1 Hz) / flash szybko (5 Hz),
  • analogowym (8-bit 0…255, procent, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lux) – do trzech zakresów wartości, z trybami: on / off / flash wolno (0,3 Hz) / flash średnio (1 Hz) / flash szybko (5 Hz).
• Jasność LED jest konfigurowalna i może być sterowana obiektem (np. tryb nocny).

LED statusu (dla UP203/13)

W modelu UP203/13 dostępna jest 1 zielona dioda statusu dla każdego pola dotykowego. Dla LED statusu dostępne są te same opcje konfiguracji co dla LED orientacyjnej, a ich jasność może być ustawiana wspólnie i również wpływana przez obiekt (np. tryb nocny). Opcjonalnie LED statusu mogą cyklicznie krótko migać, aby ułatwić lokalizację czujnika w ciemności.

Uruchomienie i tryby serwisowe

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s) – sygnalizowane diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody programowania (miganie kończy się po 5 s).
• Test połączenia: naciśnięcie (> 2 s…< 20 s) uruchamia test połączenia (tryb specjalny dla Desigo TRA); przez ok. 10 s urządzenie może być zablokowane dla funkcji specyficznych producenta, co sygnalizuje krótkie miganie diody programowania.

Montaż i okablowanie

• Miejsce instalacji: stała instalacja w suchych pomieszczeniach; możliwy montaż w rozdzielnicach lub małych obudowach.
• Puszka: 86 x 86 mm (conduit box).
• Ramka montażowa: w zestawie.
• Połączenie KNX: bezśrubowy zacisk magistralny (czarny/czerwony) dla żył jednodrutowych Ø 0,6…Ø 0,8 mm.
• Opis: wymienna wkładka opisowa (folia/papier) umieszczona między polami dotykowymi.

Dane techniczne (UP203/13)

• Zasilanie: z magistrali KNX
• Pobór prądu: 12,5 mA przy DC 24 V
• Stopień ochrony: IP20
• Klasa ochronności: III (IEC 61140)
• Kategoria przepięciowa: III (IEC 60664-1)
• Stopień zanieczyszczenia: 2 (IEC 60664-1)
• Temperatura pracy: -5…45°C
• Temperatura (transport/magazynowanie): -20…70°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Wymiary (L x W x D): 86 x 86 x 14,6 mm
• Masa: ok. 65,6 g
• Oznaczenia: KNX, EIB, CE
• Niezawodność (wskaźnik uszkodzeń): 413 FIT przy 30°C

Pole opisowe

• Wymiary pola opisowego: długość 82 ± 0,15 mm, szerokość 18,35 ± 0,1 mm, grubość < 0,2 mm

Podsumowanie

Siemens UP203/13 (5WG1203-2DB13) to czterokrotny czujnik dotykowy KNX z serii DELTA® arina, oferujący 8 konfigurowalnych pól dotykowych, orientacyjne podświetlenie oraz sygnalizację statusu LED dla każdego pola. Dzięki szerokiej parametryzacji funkcji (przełączanie, ściemnianie, osłony, sceny, wartości i wymuszenia) sprawdza się jako uniwersalny panel sterowania do instalacji KNX w budynkach mieszkalnych i funkcjonalnych.
