UP 203/14 Przycisk wielofunkcyjny, poczwórny, z sygnalizacją statusu LED, kontroler scen, czujnik temperatury, biały

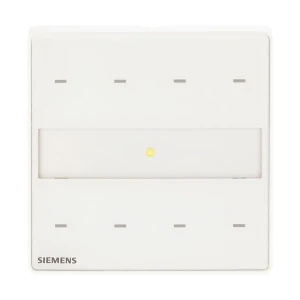

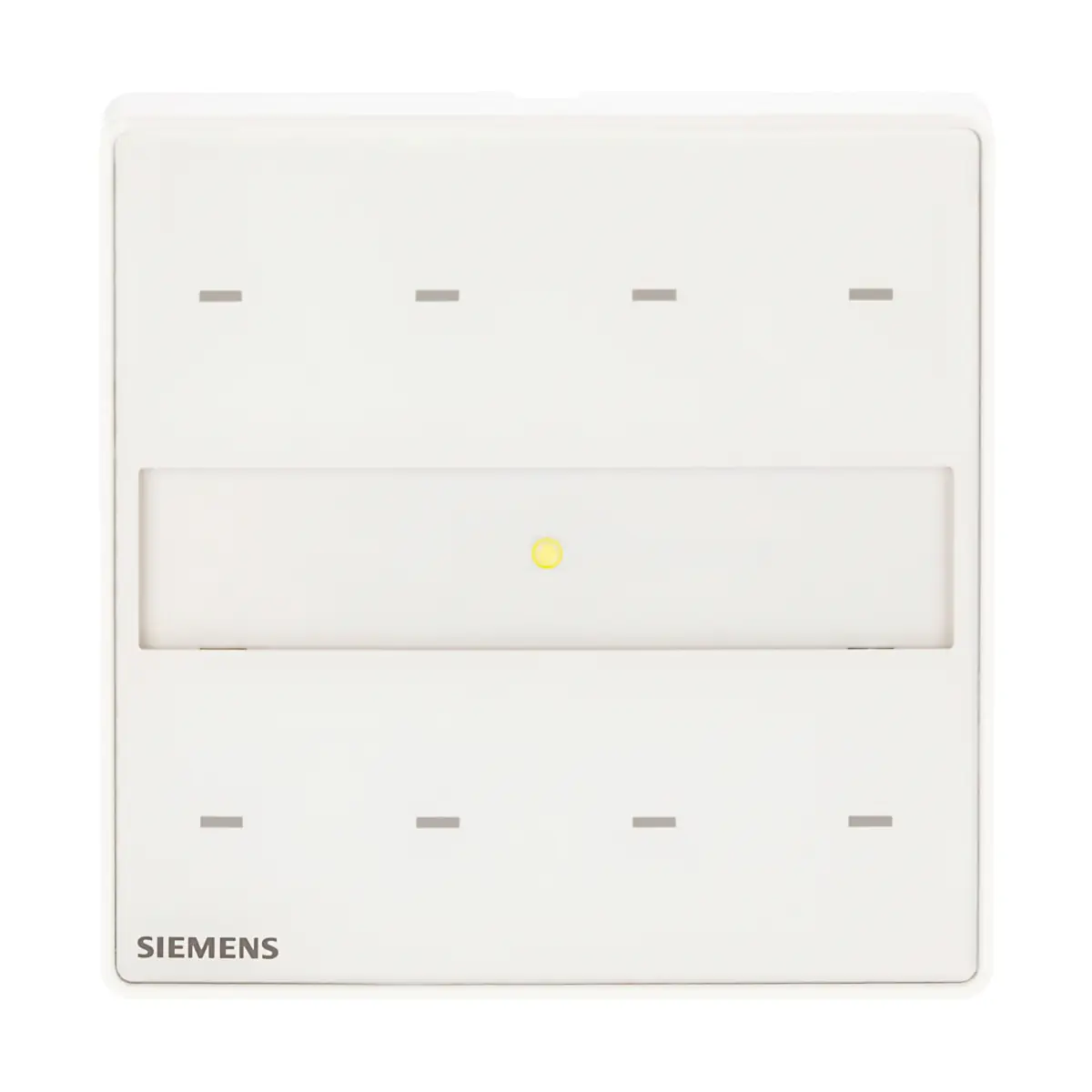

UP203/14 to czterokrotny czujnik dotykowy KNX z serii Gamma arina (Siemens), przeznaczony do montażu podtynkowego na puszce 86 × 86 mm. Wersja ta łączy 8 pól dotykowych (4 pary) z podświetleniem orientacyjnym LED, diodami statusu dla każdego pola dotykowego, wbudowanym kontrolerem scen oraz czujnikiem temperatury pomieszczenia. Urządzenie jest zasilane z magistrali KNX (SELV DC 24 V) i konfigurowane w ETS (funkcjonalność KNX).

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma instabus / Gamma arina
• Model (ASN): UP203/14
• Numer zamówieniowy (SSN): 5WG1203-2DB14
• Kolor: ivory white
• Typ: czujnik dotykowy, quadruple (4 pary pól dotykowych / 8 pól)
• Zasilanie: via linia KNX
• Pobór prądu: 12,5 mA @ DC 24 V
• Sygnalizacja: dioda programowania (czerwona), dioda orientacyjna (żółta), diody statusu (zielone) dla pól dotykowych
• Odpowiedź akustyczna: wbudowany brzęczyk (beeper)
• Kontroler scen: do 8 kanałów, do 8 numerów scen (1…64) na kanał
• Pomiar temperatury pomieszczenia: zakres 0…40°C, rozdzielczość 0,35 K, offset korekcyjny
• Pole opisowe: wymienna wkładka papierowa; 82 ± 0,15 mm (dł.) × 18,35 ± 0,1 mm (szer.), grubość < 0,2 mm
• Wymiary (L × W × D): 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20

Zastosowanie

UP203/14 służy do sterowania funkcjami w instalacjach KNX w pomieszczeniach (suche wnętrza), m.in. oświetleniem, roletami/żaluzjami, wywołaniem scen oraz do udostępniania na magistrali informacji o temperaturze pomieszczenia. Urządzenie może być stosowane do stałej instalacji wewnątrz budynków oraz do montażu w rozdzielnicach lub małych obudowach.

Funkcje i działanie

Pola dotykowe (4 pary / 8 pól)

Czujnik udostępnia 8 pól dotykowych, które mogą pracować jako pary ułożone pionowo (np. „góra/dół”) albo jako pola pojedyncze – zależnie od konfiguracji.

Funkcje przypisywane do pojedynczego pola dotykowego:

• przełączanie (on, off, toggle)
• funkcja dzwonka do drzwi
• ściemnianie jednym polem
• sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety)
• sterowanie sceną 1-bit (scena 1 lub 2: przywołaj / zapisz)
• sterowanie sceną/efektem 8-bit (przywołaj, przywołaj / zapisz)
• wysyłanie wartości (8-bit, wartość procentowa)
• wysyłanie wartości (16-bit: np. temperatura, jasność)
• wymuszenie (forced control)

Funkcje przypisywane do pary pól dotykowych:

• ściemnianie dwoma polami (z telegramem STOP)
• sterowanie osłonami przeciwsłonecznymi dwoma polami
• wysyłanie zmiennej wartości procentowej
• wysyłanie zmiennej wartości 8-bit
• sterowanie sceną 1-bit (scena 1 i 2: przywołaj / zapisz)
• sterowanie sceną/efektem 8-bit (przywołaj / zapisz)
• wymuszenie (forced control)

W zależności od wybranej funkcji głównej możliwe jest uruchomienie funkcji dodatkowej po opóźnieniu (zakres konfigurowalny 100 ms…655 s) lub alternatywnie po dłuższym przytrzymaniu pola dotykowego.

Odpowiedź akustyczna

Urządzenie ma wbudowany brzęczyk, który może służyć jako potwierdzenie naciśnięcia pola dotykowego.

Podświetlenie orientacyjne (LED)

Dioda orientacyjna może pracować stale lub zależnie od obiektu stanu. Dostępne tryby obejmują m.in.:

• LED stale wyłączona / stale włączona
• sygnalizacja działania użytkownika
• sygnalizacja długiego naciśnięcia
• sterowanie obiektem binarnym (0/1) z reakcją: on/off/miganie wolne (0,3 Hz) / umiarkowane (1 Hz) / szybkie (5 Hz)
• sterowanie obiektem analogowym (8-bit 0…255, %, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z reakcją dla maks. 3 zakresów wartości: on/off/miganie 0,3 Hz / 1 Hz / 5 Hz

Jasność podświetlenia orientacyjnego jest konfigurowalna i może być sterowana obiektem (np. tryb nocny).

Diody statusu dla pól dotykowych

Każde pole dotykowe może sygnalizować stan za pomocą zielonej diody statusu. Dostępne są te same opcje konfiguracji co dla diody orientacyjnej, a jasność diod statusu może być ustawiana wspólnie i również wpływana przez obiekt (np. tryb nocny). Diodę statusu można skonfigurować tak, aby cyklicznie krótko migała, ułatwiając odnalezienie czujnika w ciemności, gdy stan jest „OFF”.

Kontroler scen

Wbudowany kontroler scen umożliwia włączenie do schematów scen 8-bit także tych aktorów, które same nie oferują sterowania scenami 8-bit. Obsługiwane jest do 8 kanałów scen (A…H).

• Funkcje kanału: przełączanie, sterowanie osłonami przeciwsłonecznymi, wymuszenie, wartość 8-bit, wartość 16-bit
• Przypisanie scen: do 8 różnych numerów scen (1…64) na kanał
• Obsługa: krótki nacisk – przywołanie sceny, długi nacisk – zapis sceny
• Zapis scen: przed zapisem aktory powinny być ustawione na żądane poziomy/stany; po odebraniu telegramu zapisu sceny 8-bit kontroler odczytuje aktualne wartości/stany przez odpowiednie obiekty i zapisuje je jako ustawienia sceny
• Pamięć scen: zapisane wartości są kasowane wyłącznie przez ponowną konfigurację, jeśli parametr „Delete scene memory after bus voltage recovery” ustawiono na „Yes”

Pomiar temperatury pomieszczenia

• Wysyłanie temperatury: cyklicznie lub przy zmianie wartości
• Korekta wskazania: regulowany offset
• Zakres pomiaru: 0…40°C
• Dokładność: ± 1,0 K (15…35°C, warunki referencyjne); ± 2,0 K (warunki otoczenia w zakresie pomiarowym)
• Rozdzielczość: 0,35 K

Program aplikacyjny i uruchomienie

• Program aplikacyjny: 25 C0 Sensor Switch 910301 (ETS) – obejmuje m.in. przełączanie, dzwonek, ściemnianie (1 lub 2 przyciski), sterowanie osłonami, wysyłanie wartości 8/16-bit, zmienne wartości 8-bit, sterowanie scenami 1-bit i 8-bit, wymuszenia, drugi obiekt transmisji, kontroler scen (8 kanałów) oraz pomiar temperatury.
• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s) – włącza tryb programowania (sygnalizacja LED programowania).
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – reset (sygnalizowany równomiernym miganiem LED programowania; miganie ustaje po 5 s).
• Test połączenia: naciśnięcie > 2 s…< 20 s uruchamia test połączenia (tryb specjalny dla Desigo TRA); funkcje producenta mogą być zablokowane dla trybu programowania przez ok. 10 s (sygnalizowane krótkim miganiem LED programowania).
• Konfiguracja fabryczna: pary pól dotykowych są wstępnie ustawione jako funkcja budowlana przełączania (górne pola: ON, dolne pola: OFF).

Montaż i podłączenie

• Montaż: wraz z ramką montażową DELTA® arina (ramka w zestawie), na puszce 86 × 86 mm.
• Podłączenie KNX: przez złącze magistralne (czarne/czerwone), bezśrubowe.
• Przewód magistralny: żyła pełna Ø 0,6…Ø 0,8 mm.
• Wskazówka instalacyjna: zwrócić uwagę na polaryzację połączenia magistrali zgodnie z oznaczeniem na obudowie.

Dane techniczne

• Zasilanie: KNX bus line (SELV) DC 24 V
• Pobór prądu: 12,5 mA @ DC 24 V
• Warunki pracy: temperatura otoczenia -5…45°C
• Transport / składowanie (non-op.): -20…70°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP20
• Klasa ochronności: III (IEC 61140)
• Stopień zanieczyszczenia: 2 (IEC 60664-1)
• Kategoria przepięciowa: III (IEC 60664-1)
• Wymiary (L × W × D): 86 × 86 × 14,6 mm
• Masa: ok. 65,6 g
• Niezawodność: 413 FIT przy 30°C
• Oznaczenia: KNX, EIB, CE
• Normy (m.in.): EN50491-3, IEC 60669-2-1, IEC 60669-2-5; EMC: EN 50491-5-1, EN 50491-5-2, EN 50428, EN 50428, EN 60669-2-1

Podsumowanie

Siemens UP203/14 to rozbudowany czujnik dotykowy KNX w standardzie 86 × 86 mm, który łączy 8 konfigurowalnych pól dotykowych z sygnalizacją LED, kontrolerem scen oraz pomiarem temperatury pomieszczenia. Dzięki szerokim możliwościom konfiguracji (funkcje pojedyncze i w parach, opóźnienia, długie naciśnięcia, sceny) sprawdza się jako uniwersalny panel sterujący do nowoczesnych instalacji automatyki budynkowej KNX.
