UP 203/23 Dotykowy przycisk wielofunkcyjny, poczwórny, z sygnalizacją statusu LED, czarny

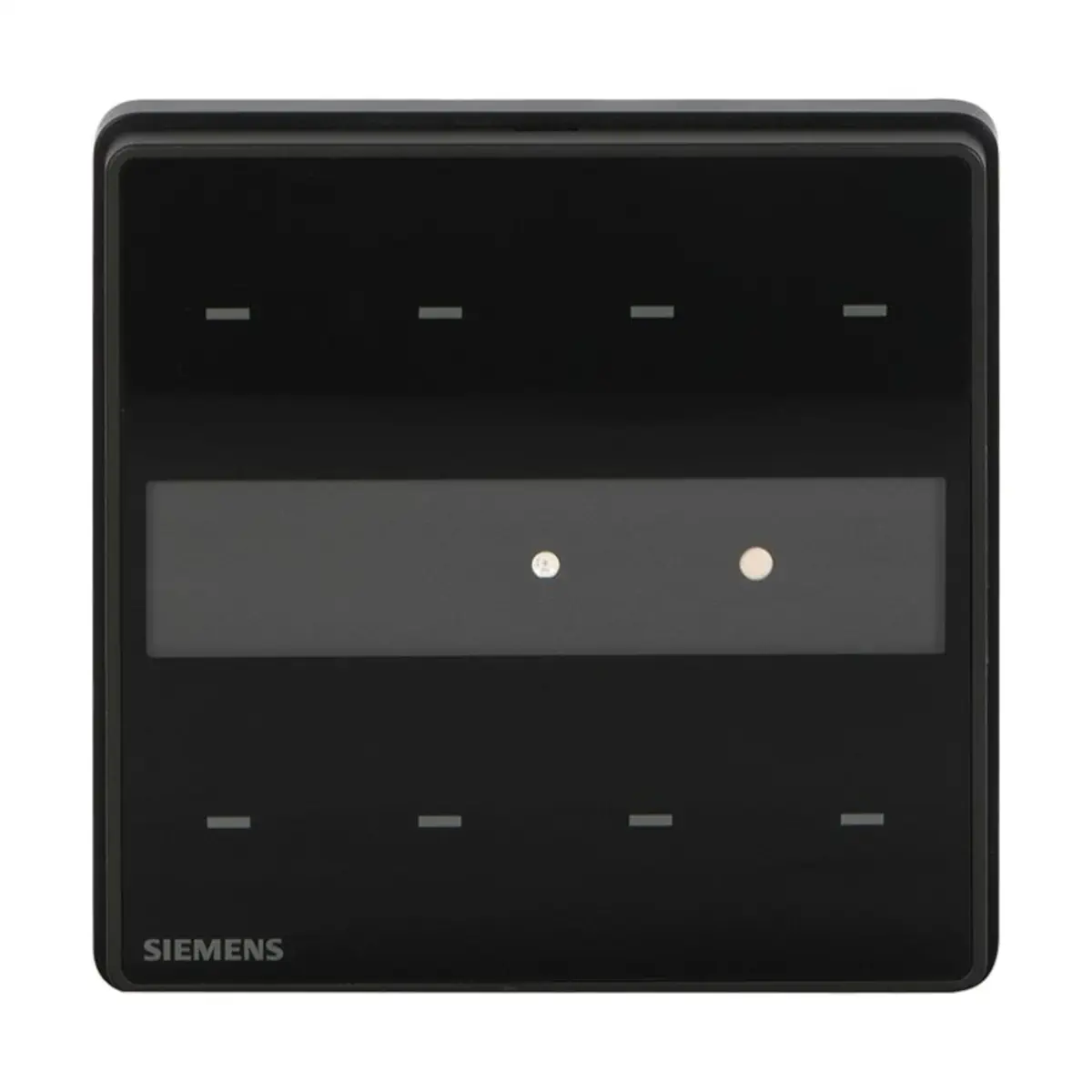

UP203/23 to czteropolowy czujnik dotykowy KNX z serii Gamma arina marki Siemens, przeznaczony do sterowania funkcjami automatyki budynkowej (np. oświetleniem, roletami, scenami czy wysyłaniem wartości). Model w kolorze czarnym posiada 1 diodę orientacyjną oraz 1 diodę statusu dla każdego pola dotykowego. Urządzenie oferuje 4 pionowo ułożone pary pól dotykowych (łącznie 8 pól) oraz wymienną wkładkę opisową (papierowa folia) umieszczoną pośrodku między polami dotykowymi.

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma arina
• Model (ASN): UP203/23
• Numer katalogowy (SSN): 5WG1203-2DB23
• Wersja kolorystyczna: czarna
• Wykonanie: czujnik dotykowy, quadruple (4 pary pól dotykowych / 8 pól)
• Sygnalizacja: dioda orientacyjna + diody statusu dla pól dotykowych
• Odpowiedź na dotyk: wbudowany brzęczyk (akustyczne potwierdzenie)
• Opis pól: wymienna papierowa folia opisowa
• Montaż: na puszce 86 x 86 mm z ramką montażową DELTA® arina (ramka w komplecie)
• Zasilanie: z magistrali KNX

Zastosowanie

UP203/23 jest przeznaczony do sterowania funkcjami w instalacjach KNX. Każde z pól dotykowych może zostać przypisane w ETS do określonej funkcji (np. przełączanie, ściemnianie, sterowanie osłonami, sceny, wysyłanie wartości czy wymuszenia). Pola mogą pracować także jako para góra/dół (np. „włącz/wyłącz”, „góra/dół rolety”, „jaśniej/ciemniej”).

Funkcje i działanie

Pola dotykowe (pojedyncze)

W modelu UP203/23 dostępne są 8 pól dotykowych, zgrupowane w 4 pionowe pary. Każdemu pojedynczemu polu można przypisać m.in.:

• Przełączanie (on, off, toggle)
• Funkcję dzwonka
• Ściemnianie (single touch area dimming)
• Sterowanie osłonami przeciwsłonecznymi (żaluzje, rolety)
• Sterowanie scenami (1-bit: scena 1 lub 2 – przywołaj/zapisz)
• Sterowanie scenami / efektami (8-bit: przywołaj lub przywołaj/zapisz)
• Wysyłanie wartości (8-bit, wartość procentowa)
• Wysyłanie wartości (16-bit: wartość temperatury lub jasności)
• Wymuszenia (forced control)

W zależności od konfiguracji możliwe jest uruchomienie dodatkowej funkcji po opóźnieniu (konfigurowalne od 100 ms do 655 s) albo alternatywnie przy dłuższym naciśnięciu.

Pary pól dotykowych (góra/dół)

Gdy pola są skonfigurowane jako para, można przypisać m.in.:

• Ściemnianie dwupolowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety) dwupolowo
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami (1-bit: scena 1 i 2 – przywołaj/zapisz)
• Sterowanie scenami / efektami (8-bit: przywołaj/zapisz)
• Wymuszenia (forced control)

Dodatkowa funkcja może być wykonana po opóźnieniu (konfigurowalne od 100 ms do 655 s).

Sygnalizacja LED

• Dioda orientacyjna może pracować m.in. jako: stale włączona/wyłączona, sygnalizacja działania użytkownika, sygnalizacja długiego naciśnięcia.
• Dioda orientacyjna może być sterowana obiektem binarnym (0/1) lub analogowym (8-bit 0…255, %, 16-bit 0…65535, temperatura 0…40°C, jasność 0…2000 lx) z reakcjami: on/off lub miganie 0,3 Hz / 1 Hz / 5 Hz.
• Jasność diody orientacyjnej jest konfigurowalna i może być sterowana obiektem (np. tryb nocny).
• Diody statusu (po jednej na każde pole dotykowe) mają te same możliwości konfiguracji co dioda orientacyjna; ich jasność może być ustawiana wspólnie i wpływana obiektem.
• Opcjonalnie diody statusu mogą być skonfigurowane tak, aby cyklicznie krótko migały, ułatwiając lokalizację sensora w ciemności, gdy status jest wyłączony.

Program aplikacyjny

• Application program: 25 C0 Sensor Switch 910301
• Obsługa m.in.: przełączanie, funkcja dzwonka, ściemnianie (1 lub 2 przyciski), sterowanie osłonami (1 lub 2 przyciski), wysyłanie wartości (8-bit i 16-bit), zmienna wartość (8-bit), sceny 1-bit i 8-bit, forced control, drugi obiekt transmisji.

Podłączenie elektryczne i montaż

• Zasilanie: przez magistralę KNX
• Złącze magistrali: zacisk KNX (czarny/czerwony), bezśrubowy, dla żył jednodrutowych Ø 0,6…Ø 0,8 mm
• Montaż: na puszce 86 x 86 mm z dołączoną ramką montażową; po podłączeniu złącza KNX moduł jest nasuwany na ramkę i dociskany
• Pole opisowe: 82 ± 0,15 mm (długość) x 18,35 ± 0,1 mm (szerokość), grubość < 0,2 mm

Dane techniczne

• Zasilanie: przez linię KNX
• Pobór prądu: 12,5 mA przy DC 24 V (dla UP203/x3)
• Wymiary (D x S x G): 86 x 86 x 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Bezpieczeństwo magistrali: SELV DC 24 V
• Temperatura pracy: -5…45°C
• Temperatura składowania/transportu: -20…70°C
• Wilgotność (bez kondensacji): 5…95% r.h.
• Oznaczenia: KNX, EIB, CE

Podsumowanie

Siemens Gamma arina UP203/23 (5WG1203-2DB23) to czarny, czteroparowy czujnik dotykowy KNX z diodą orientacyjną i diodami statusu dla 8 pól dotykowych, umożliwiający elastyczną konfigurację w ETS (m.in. przełączanie, ściemnianie, rolety, sceny i wysyłanie wartości). Wbudowany brzęczyk, wymienne pole opisowe oraz montaż na puszce 86 x 86 mm z dołączoną ramką DELTA® arina czynią go praktycznym elementem sterowania w nowoczesnych instalacjach KNX.
