UP 203/43 Dotykowy przycisk wielofunkcyjny, poczwórny, z sygnalizacją statusu LED, popielaty

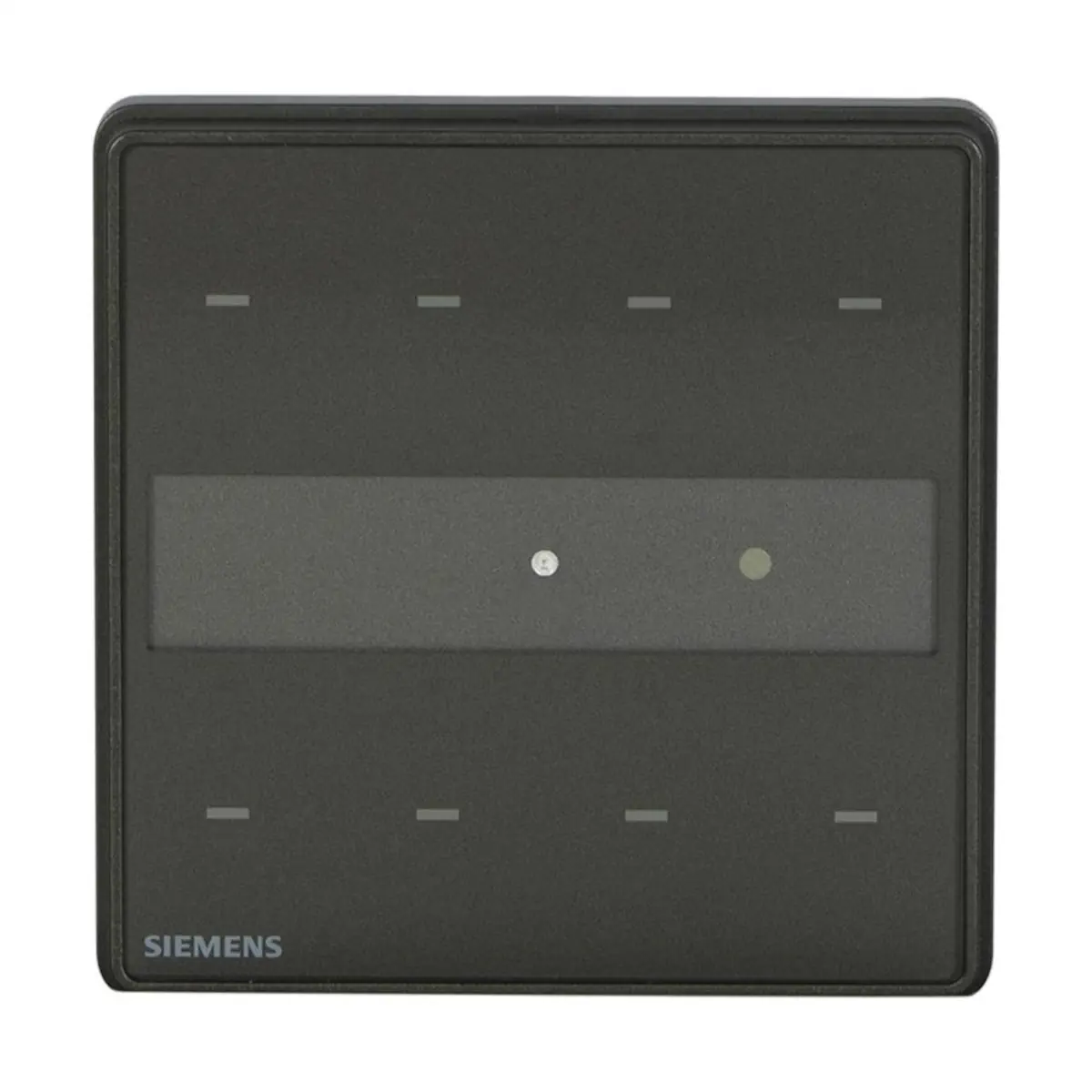

UP203/43 (SSN: 5WG1203-2DB43) to czterokrotny czujnik dotykowy KNX z serii Gamma arina w kolorze Ash gold. Urządzenie oferuje 4 pionowe pary pól dotykowych (łącznie 8 niezależnych pól) oraz posiada 1 diodę orientacyjną i 1 diodę statusu na każde pole dotykowe. W środku znajduje się wymienialne pole opisowe (papierowa folia do etykietowania), co ułatwia oznaczenie funkcji przycisków w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma arina
• Model (ASN): UP203/43
• Numer zamówieniowy (SSN): 5WG1203-2DB43
• Wersja: czujnik dotykowy quadruple (4 pary pól dotykowych / 8 pól)
• Kolor: Ash gold
• LED: 1 LED orientacyjna + 1 LED statusu na każde pole dotykowe
• Reakcja akustyczna: wbudowany brzęczyk (odpowiedź na dotyk)
• Pole opisowe: wymienna papierowa folia do etykietowania
• Montaż: na puszce 86 x 86 mm z ramką montażową DELTA® arina (ramka w zestawie)
• Zasilanie: z magistrali KNX

Zastosowanie

UP203/43 przeznaczony jest do sterowania funkcjami automatyki budynkowej w systemie KNX. W zależności od konfiguracji w ETS, pojedyncze pola dotykowe mogą realizować m.in. przełączanie, ściemnianie, sterowanie osłonami (żaluzje/rolety) czy wywoływanie scen. Pola dotykowe mogą pracować zarówno jako pojedyncze przyciski, jak i w układzie par góra/dół (typowo: włącz/wyłącz, góra/dół, jaśniej/ciemniej).

Funkcje i działanie

Pola dotykowe

Czujnik udostępnia 8 pól dotykowych zgrupowanych w 4 pionowe pary. Pary pól mogą być używane np. do zdefiniowanego przełączania/ściemniania lub sterowania żaluzjami i roletami (górne pole – akcja „w górę / włącz”, dolne – „w dół / wyłącz”), albo każde pole może działać niezależnie.

Funkcje przypisywane do pojedynczego pola dotykowego

• Przełączanie: on / off / toggle
• Funkcja dzwonka: press on, release off
• Ściemnianie: dla pojedynczego pola dotykowego
• Sterowanie osłonami przeciwsłonecznymi: żaluzje, rolety (pojedyncze pole)
• Sterowanie scenami 1-bit: scena 1 lub 2 (przywołaj / zapisz)
• Sterowanie scenami / efektami 8-bit: recall, recall / save
• Wyślij wartość: 8-bit (wartość, procent)
• Wyślij wartość: 16-bit (temperatura, jasność)
• Wymuszenie (forced control)

Funkcje przypisywane do pary pól dotykowych

• Ściemnianie dwupolowe z telegramem STOP
• Sterowanie osłonami (żaluzje, rolety) w układzie góra/dół
• Wysyłanie zmiennej wartości procentowej
• Wysyłanie zmiennej wartości 8-bit
• Sterowanie scenami 1-bit (scena 1 i 2: recall / save)
• Sterowanie scenami / efektami 8-bit (recall / save)
• Wymuszenie (forced control)

Funkcje dodatkowe (opóźnienie / długie naciśnięcie)

W zależności od wybranej funkcji głównej możliwe jest uruchomienie drugiej funkcji po opóźnieniu czasowym (konfigurowalnym w zakresie 100 ms do 655 s) lub alternatywnie przy dłuższym przytrzymaniu.

Sygnalizacja i podświetlenie

Dioda orientacyjna

Urządzenie posiada 1 żółtą diodę LED do podświetlenia orientacyjnego. Dioda może pracować m.in. jako:

• LED stale wyłączona lub stale włączona
• LED sygnalizująca obsługę lub długie przytrzymanie
• LED sterowana obiektem statusu (binarnym lub analogowym) z trybami: on / off / miganie wolne (0,3 Hz) / umiarkowane (1 Hz) / szybkie (5 Hz)
• Jasność LED konfigurowalna i możliwa do sterowania obiektem (np. tryb nocny)

Diody statusu

UP203/43 posiada 1 zieloną diodę LED statusu dla każdego pola dotykowego. Dla diod statusu dostępne są te same opcje konfiguracji co dla diody orientacyjnej, a ich jasność może być ustawiana wspólnie i wpływana przez obiekt (np. tryb nocny). Opcjonalnie diody statusu mogą być skonfigurowane tak, aby w ciemności cyklicznie krótko migały, ułatwiając lokalizację czujnika, gdy status jest wyłączony.

Uruchomienie

• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 2 s) – sygnalizowane diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie (> 20 s) – sygnalizowane równomiernym miganiem diody programowania (przez ok. 5 s).

Podłączenie, montaż i okablowanie

• Zasilanie i komunikacja: przez linię KNX.
• Złącze magistrali: zacisk magistralny (czarny/czerwony), bezśrubowy, przewód pełny Ø 0,6…Ø 0,8 mm.
• Montaż: na puszce 86 x 86 mm z ramką montażową (w zestawie); po podłączeniu złącza KNX moduł jest wsuwany na ramkę i dociskany.
• Uwaga instalacyjna: do stałej instalacji w suchych pomieszczeniach wewnętrznych.

Dane techniczne

• Zasilanie: przez magistralę KNX
• Pobór prądu: 12,5 mA przy DC 24 V
• Wymiary (L x W x D): 86 x 86 x 14,6 mm
• Masa: ok. 65,6 g
• Stopień ochrony: IP20
• Klasa ochronności (IEC 61140): III
• Kategoria przepięciowa (IEC 60664-1): III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Magistrala: SELV DC 24 V
• Temperatura pracy: -5…45°C
• Temperatura składowania/transportu: -20…70°C
• Wilgotność (bez kondensacji): 5…95% r.h.
• Oznaczenia: KNX, EIB, CE

Podsumowanie

Siemens Gamma arina UP203/43 to elegancki, czterokrotny panel dotykowy KNX w kolorze Ash gold, oferujący 8 konfigurowalnych pól dotykowych, LED orientacyjną oraz LED statusu dla każdego pola. Dzięki elastycznym funkcjom (m.in. przełączanie, ściemnianie, sterowanie osłonami, sceny, wysyłanie wartości) i montażowi na puszce 86 x 86 mm jest to uniwersalne rozwiązanie do nowoczesnych instalacji automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Gamma arina touch sensor, model UP203/43.
• Posiada oznaczenie CE oraz oznaczenia KNX i EIB.
• Urządzenie spełnia wymagania norm: EN 50491-3, IEC 60669-2-1, IEC 60669-2-5, EN 50491-5-1, EN 50491-5-2, EN 50428, EN 50491-2.
• Urządzenie elektryczne klasy ochronności III, zasilane z magistrali KNX jako obwód SELV DC 24 V.
• Stopień ochrony obudowy: IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz budynków, w suchych pomieszczeniach.
• Montaż i uruchomienie urządzenia mogą wykonywać wyłącznie uprawnieni elektrycy.
• Podczas planowania i wykonywania instalacji elektrycznej należy stosować obowiązujące w danym kraju przepisy, normy i wytyczne bezpieczeństwa.
• Urządzenie można montować razem z łącznikami i gniazdami w wielokrotnych ramkach montażowych wyłącznie wtedy, gdy cała instalacja spełnia odpowiednie normy i wymagania bezpieczeństwa.
• Produkt należy montować wyłącznie na puszce instalacyjnej 86 x 86 mm, z użyciem dołączonej ramki montażowej i zgodnie z instrukcją producenta.
• Podłączenie magistrali KNX należy wykonać zgodnie z oznaczoną polaryzacją na obudowie. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę urządzenia.
• Do podłączenia magistrali należy stosować przewody jednodrutowe o średnicy 0,6...0,8 mm, zgodnie z wymaganiami producenta.
• Podczas demontażu obudowy należy używać odpowiedniego narzędzia i postępować zgodnie z instrukcją, aby nie uszkodzić obudowy, złącza KNX ani elementów montażowych.
• Produkt jest przeznaczony do pracy w temperaturze otoczenia od -5°C do +45°C, przy wilgotności względnej 5...95% bez kondensacji.
• Instrukcję obsługi należy przekazać użytkownikowi końcowemu.
