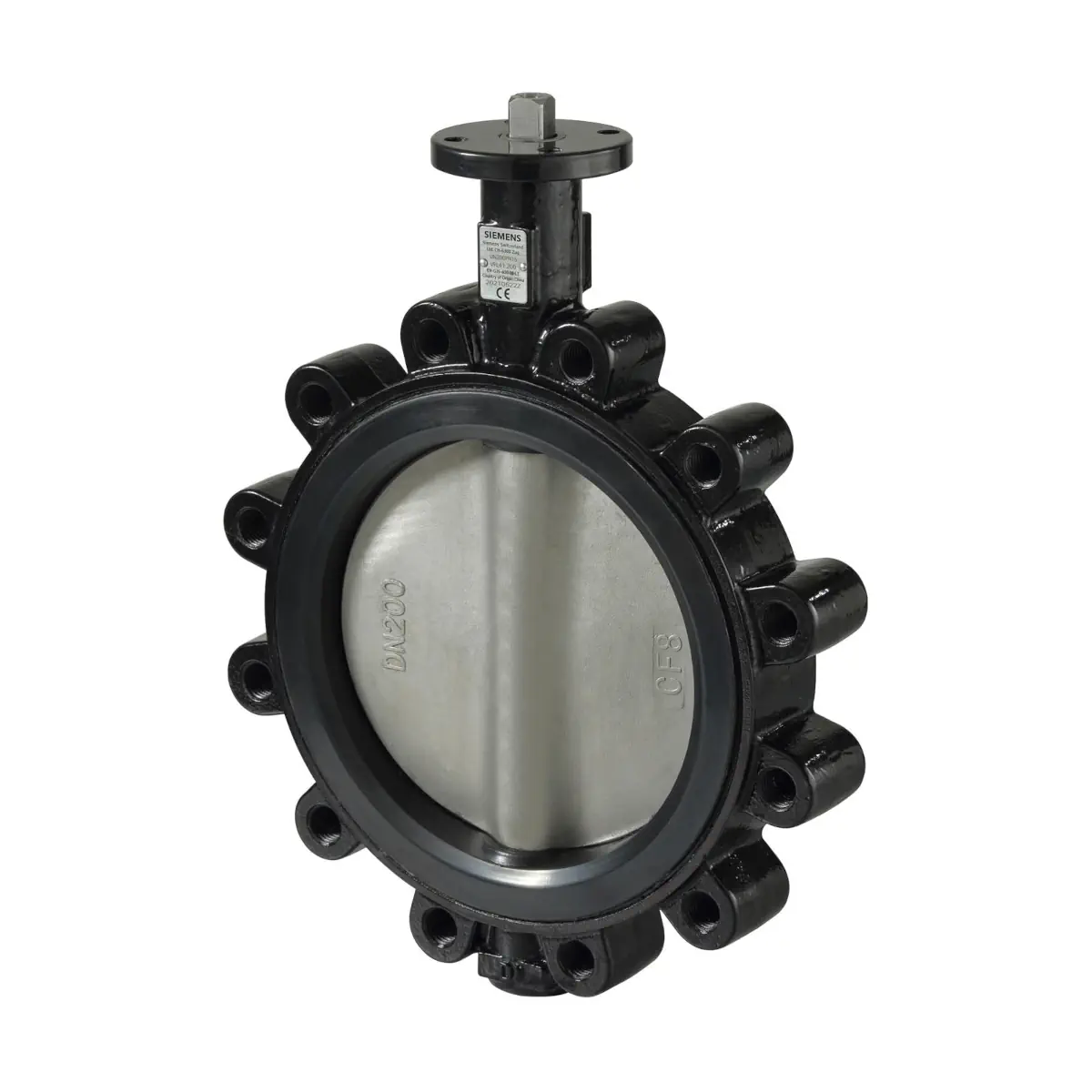

VFL41.100 Klapa odcinająca, PN16, DN100, kvs 520 m3/h, współpracuje z SQL36E50F05 lub SAL..T40

VFL41.100 to klapa odcinająca (butterfly) z serii Siemens Acvatix™, przeznaczona do automatycznego lub ręcznego odcinania/regulacji przepływu w instalacjach HVAC. Wersja DN 100 oferuje Kvs 520 m³/h i jest przystosowana do montażu pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005, z kołnierzem montażowym siłownika EN ISO 5211: F05.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.100
• Symbol magazynowy: S55235-V153
• Typ: klapa odcinająca (do pracy jako zawór regulacyjny lub odcinający)
• Średnica nominalna: DN 100
• Przyłącza: do montażu pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005
• Kvs: 520 m³/h
• Zalecana maks. prędkość przepływu (woda): 4,5 m/s (przy całkowicie otwartej klapie)
• Kołnierz do siłownika / nastawnika ręcznego: EN ISO 5211 (F05)
• Szczelność: szczelne zamknięcie wg EN 12266-1, klasa szczelności A
• Bezobsługowa: nie wymaga konserwacji

Zastosowanie

VFL41.100 jest przeznaczona do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i działanie

• Korpus pierścieniowy z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze pokryte uszczelnieniem – brak kontaktu czynnika z korpusem klapy.
• Wskazanie położenia tarczy realizowane nacięciem na wałku klapy.
• Kąt obrotu (praca): 90°.
• Przepływ: może zachodzić z obydwu kierunków.

Siłowniki i wyposażenie dodatkowe

Siłowniki współpracujące

• Klapa może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E...

Nastawnik ręczny (opcjonalnie)

• ASK41NF05SP – do klap VFW41.. i VFL41.. o średnicy DN 80…DN 125 (w tym do VFL41.100).
• Funkcje: blokowana dźwignia z pozycjami krańcowymi 0 i 90°, precyzyjne ustawianie klapy co 10°, bariera przeciw-kondensacyjna, prosty montaż.

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu: dla DN 40…250 dopuszczalne 300 kPa (dotyczy DN 100).
• Aby ograniczyć ryzyko nagłych skoków ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Orientacja montażu: z siłownikiem SQL36E.. – dowolna; z siłownikami SAL..T20/T40 – od pionowej do poziomej.

Dane techniczne (VFL41.100)

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: EN 12266-1, klasa A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Przyłącza kołnierzowe instalacji (dla VFL41.100): PN 10 / PN 16 wg ISO 7005
• Szerokość całkowita: DIN EN 558, szereg 20
• Kołnierz montażowy siłownika / nastawnika: EN ISO 5211 (F05)
• Kąt obrotu (praca): 90°
• Klasyfikacja PED (2014/68/EU), grupa płynów 2: DN 65…200 – kategoria I, moduł A, z oznaczeniem CE

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Podsumowanie

Siemens VFL41.100 to bezobsługowa klapa odcinająca DN 100 z Kvs 520 m³/h, przeznaczona do montażu między kołnierzami PN 10 / PN 16. Zapewnia szczelne zamknięcie (klasa A) i współpracuje z szeroką gamą siłowników Siemens, a w razie potrzeby może być doposażona w nastawnik ręczny ASK41NF05SP.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VFL41.100 posiada oznaczenie CE zgodnie z dokumentacją producenta (zgodność UE dla DN 65…600).
• Urządzenie jest elementem instalacji ciśnieniowej. Stosować wyłącznie zgodnie z wymaganiami PED 2014/68/EU oraz dokumentacją producenta.
• Klapa odcinająca przeznaczona jest wyłącznie do instalacji PN 10 / PN 16. Nie stosować w instalacjach o parametrach wykraczających poza dopuszczalne wartości producenta.
• Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar). Przekroczenie dopuszczalnego ciśnienia może spowodować uszkodzenie urządzenia lub instalacji.
• Produkt stosować wyłącznie z dopuszczalnymi czynnikami: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze.
• Dopuszczalna temperatura czynnika wynosi od -20 °C do +120 °C. Praca poza tym zakresem może prowadzić do uszkodzenia uszczelnień lub nieszczelności.
• Montaż wykonywać wyłącznie zgodnie z instrukcją producenta i przez wykwalifikowany personel. Nieprawidłowy montaż może spowodować nieszczelność, uszkodzenie klapy lub instalacji.
• Klapę VFL41.100 montować pomiędzy kołnierzami zgodnymi z PN 10 / PN 16. Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Podczas montażu śruby należy najpierw dokręcić lekko, a następnie dokręcać przeciwlegle parami / krzyżowo, zgodnie z instrukcją montażu producenta.
• Przepływ przez klapę może zachodzić z obu kierunków.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia.
• Przed wykonaniem prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia układu.
• Jeżeli klapa współpracuje z siłownikiem, przed pracami serwisowymi należy również odłączyć napięcie zasilające oraz w razie potrzeby przewody elektryczne od zacisków.
• Ponowne uruchomienie jest dopuszczalne tylko po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego.
• W przypadku montażu z siłownikiem należy zachować minimalny odstęp montażowo-serwisowy większy niż 200 mm od ściany lub stropu.
• Klapa może współpracować wyłącznie z siłownikami dopuszczonymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Po zakończeniu eksploatacji urządzenie należy utylizować zgodnie z lokalnymi przepisami i nie wyrzucać razem z odpadami komunalnymi.
