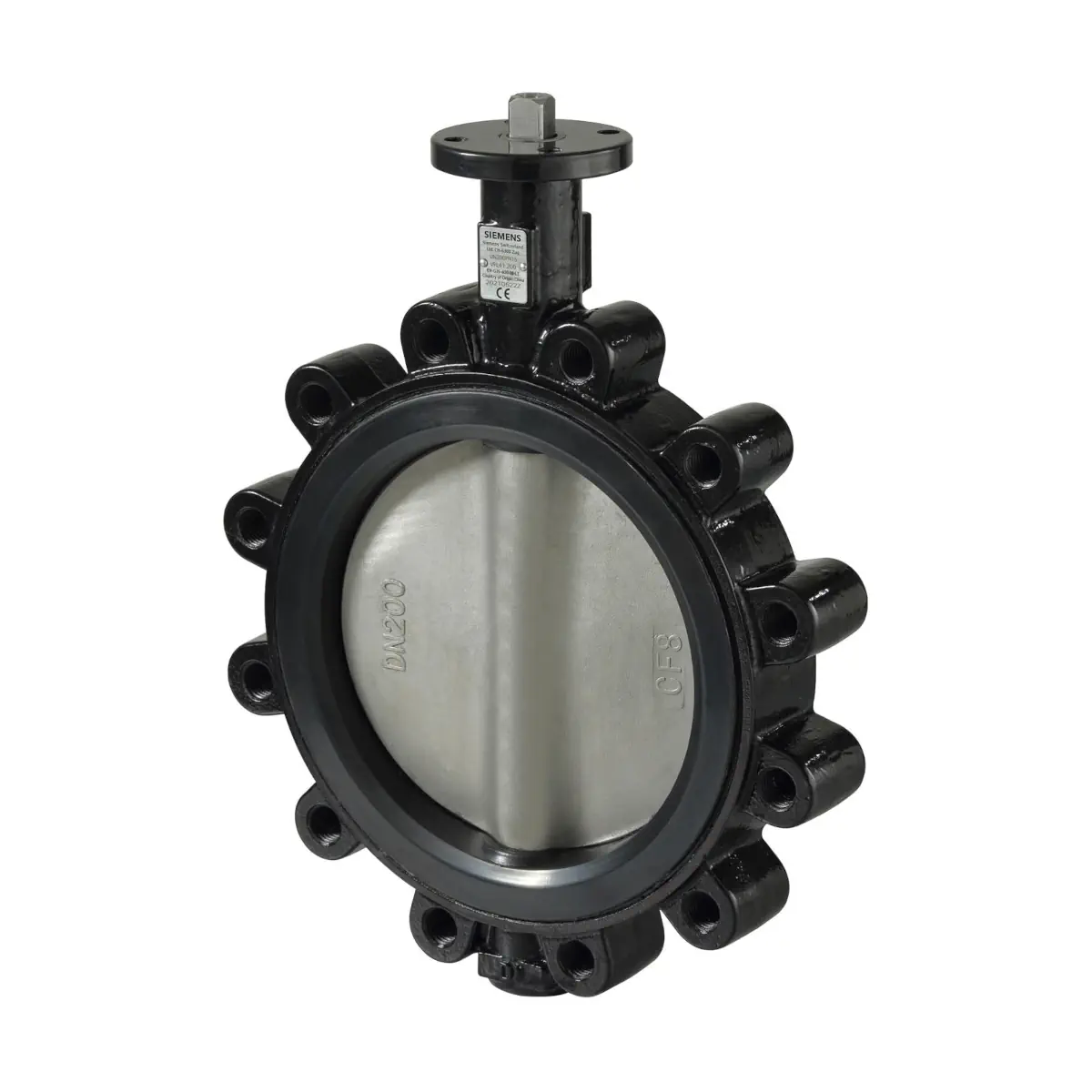

VFL41.125 Klapa odcinająca, PN16, DN125, kvs 820 m3/h, współpracuje z SQL36E50F05 lub SAL..T40

Siemens VFL41.125 to klapa odcinająca z serii Acvatix™, przeznaczona do automatycznego lub ręcznego sterowania przepływem w instalacjach HVAC. Model ten ma średnicę nominalną DN 125 i współczynnik przepływu Kvs 820 m³/h, a do zabudowy przewidziany jest montaż pomiędzy kołnierzami PN 10 i PN 16 wg ISO 7005. Klapa zapewnia szczelne zamykanie zgodnie z EN 12266-1 (poziom nieszczelności A) i nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VFL41.125
• Symbol magazynowy: S55235-V154
• Typ: klapa odcinająca (Acvatix™)
• Średnica nominalna: DN 125
• Przyłącza: do montażu pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005
• Kvs: 820 m³/h
• Szczelność zamknięcia: EN 12266-1, poziom nieszczelności A
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Kołnierz siłownika / nastawnika (EN ISO 5211): F05
• Bezobsługowa: nie wymaga konserwacji

Zastosowanie

VFL41.125 może być stosowana jako element regulacyjny lub odcinający sterowany automatycznie (siłownikiem) lub ręcznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Uszczelnienie: EPDM-HT (korpus wyłożony uszczelnieniem EPDM; kołnierze również pokryte uszczelnieniem)
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Wskazanie położenia: położenie kątowe tarczy wskazywane nacięciem na wałku klapy

Współpraca z siłownikami i sterowanie

• Możliwa współpraca z siłownikami elektromechanicznymi SAL.., SQL36E.., SQL341E.. lub SQL361E...

Montaż i wskazówki projektowe

• Kierunek przepływu: możliwy z obu stron.
• Montaż na jednym kołnierzu (dla DN 125): dopuszczalne 300 kPa.
• Wskazówka eksploatacyjna: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Położenie montażowe: z siłownikami SQL36E.. – dowolne; z siłownikami SAL..T20/T40 – pionowe do poziomego.
• Uszczelnienia kołnierzowe: nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Szerokość całkowita: DIN EN 558, szereg 20.

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Kąt obrotu (praca): 90°
• Masa: 8,1 kg

Wyposażenie dodatkowe (opcjonalne)

• ASK41NF05SP – nastawnik ręczny z blokowaną dźwignią (pozycje krańcowe 0 i 90°) oraz precyzyjnym ustawianiem klapy co 10°; bariera przeciw-kondensacyjna; prosty montaż.

Podsumowanie

Siemens VFL41.125 to solidna, bezobsługowa klapa odcinająca DN 125 o Kvs 820 m³/h, do montażu między kołnierzami PN 10 / PN 16. Szczelne zamknięcie klasy A wg EN 12266-1, szeroki zakres dopuszczalnych mediów i temperatur oraz możliwość współpracy z siłownikami Siemens sprawiają, że jest to uniwersalne rozwiązanie do odcinania i sterowania przepływem w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt dla modelu VFL41.125 posiada oznaczenie CE.
• Klapa odcinająca do instalacji PN16, do montażu pomiędzy kołnierzami zgodnie z ISO 7005. Montaż wykonywać wyłącznie zgodnie z instrukcją producenta.
• Produkt przeznaczony do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie z dopuszczonymi mediami: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze.
• Nie przekraczać dopuszczalnych parametrów pracy produktu: ciśnienie robocze maks. 1600 kPa (16 bar), temperatura czynnika od -20 °C do +120 °C.
• Nie stosować produktu poza przewidzianym zakresem ciśnienia. Model VFL41.125 jest przeznaczony do aplikacji PN16.
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych. Nieprawidłowy montaż może spowodować nieszczelność lub uszkodzenie instalacji.
• Śruby montażowe należy najpierw dokręcić lekko, a następnie dokręcać przeciwlegle parami / krzyżowo, zgodnie z instrukcją montażu producenta.
• Przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia, aby zapobiec nagłym skokom ciśnienia.
• Przepływ przez klapę może zachodzić z obu kierunków.
• Przed wykonaniem prac serwisowych należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby odłączyć przewody elektryczne od zacisków. Ponowne uruchomienie jest możliwe tylko po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego.
• Jeżeli produkt współpracuje z siłownikiem SAL..T20/T40, dopuszczalne położenie montażu: od pionowego do poziomego. Jeżeli współpracuje z siłownikiem SQL36E.., dopuszczalne jest dowolne położenie montażu.
• Należy zapewnić minimalny odstęp montażowy większy niż 200 mm od ściany lub stropu na potrzeby montażu, podłączenia, obsługi i serwisu.
• Produkt należy utylizować zgodnie z przepisami dotyczącymi zużytego sprzętu i nie wyrzucać z odpadami komunalnymi.
• Producent wskazuje, że parametry techniczne obowiązują wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wymienionych w dokumentacji; użycie siłowników innych producentów powoduje utratę gwarancji.
