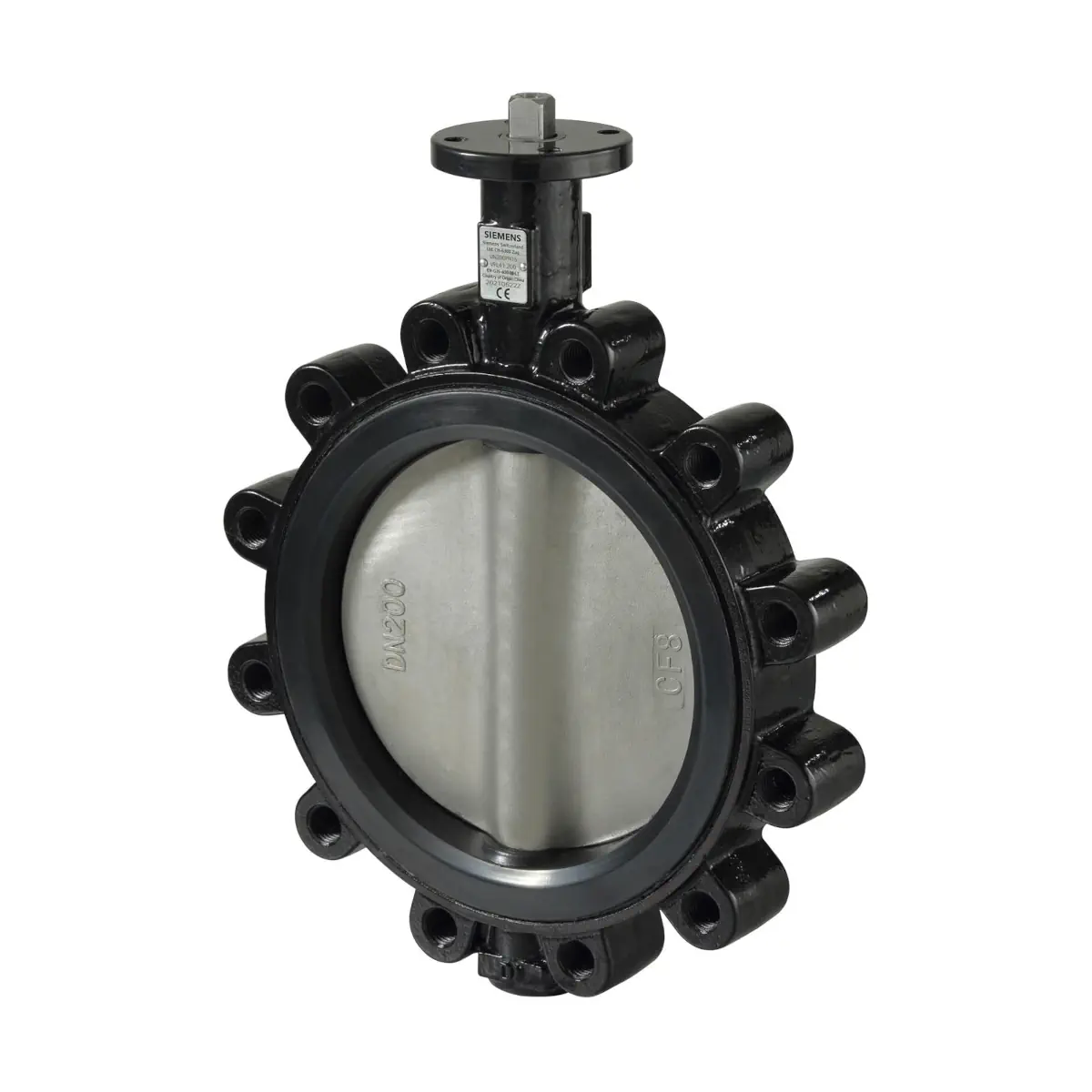

VFL41.150 Klapa odcinająca, PN16, DN150, kvs 1600 m3/h, współpracuje z SQL36E65

Siemens VFL41.150 (Acvatix™) to klapa odcinająca do instalacji HVAC, przeznaczona do pracy jako zawór odcinający lub regulacyjny (sterowany automatycznie siłownikiem lub ręcznie). Wersja DN 150 posiada Kvs 1600 m³/h, korpus z żeliwa sferoidalnego EN-GJS-400-18-LT oraz zapewnia szczelne zamykanie zgodnie z EN 12266-1 (poziom nieszczelności A). Klapa jest przystosowana do montażu pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005 i nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.150
• Symbol magazynowy: S55235-V155
• Typ: klapa odcinająca PN10/16 (montaż międzykołnierzowy)
• Średnica nominalna: DN 150
• Kvs: 1600 m³/h
• Szczelność zamknięcia: EN 12266-1, klasa szczelności A
• Kąt obrotu (praca): 90°
• Zalecana maks. prędkość przepływu (woda, klapa całkowicie otwarta): 4,5 m/s
• Kołnierz do siłownika / nastawnika ręcznego: EN ISO 5211, F07
• Brak konieczności konserwacji

Zastosowanie

Klapa VFL41.150 jest przeznaczona do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Korpus klapy ma kształt pierścienia i jest wyłożony uszczelnieniem EPDM. Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy. Położenie kątowe tarczy wskazywane jest za pomocą nacięcia na wałku klapy.

Montaż – ważne informacje

• Montaż: pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005
• Szerokość całkowita (długość zabudowy): wg DIN EN 558, szereg 20
• Przepływ: możliwy z obydwu kierunków
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych
• Montaż na jednym kołnierzu (wskazówki do projektowania): dla DN 40…250 dopuszczalne 300 kPa

Aby zapobiec nagłym skokom ciśnienia na klapie, przed uruchomieniem pomp należy ustawić ją w pozycji całkowitego otwarcia (ręcznie lub za pomocą sygnału sterującego Y1) przed uruchomieniem pomp.

Siłowniki i nastawnik ręczny

• Kołnierz montażowy: EN ISO 5211 F07 (dla montażu siłownika lub nastawnika ręcznego)
• Siłowniki elektromechaniczne (zgodnie z kartą): SAL.., SQL36E.., SQL341E.., SQL361E..
• Opcjonalny nastawnik ręczny: ASK41NF07SP (dla klap VFW41.. i VFL41.. o średnicy DN150–DN200)

• ASK41NF07SP – cechy: blokowana dźwignia z pozycjami krańcowymi 0 i 90°, precyzyjne ustawianie klapy co 10°, bariera przeciw-kondensacyjna, prosty montaż

Podane dane techniczne obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych w części „Urządzenia współpracujące”. Stosowanie siłowników innych producentów powoduje utratę gwarancji.

Dane techniczne (VFL41.150)

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: szczelne zamknięcie wg EN 12266-1, klasa szczelności A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Kąt obrotu (praca): 90°
• Wykonanie przyłączy kołnierzowych instalacji: PN 10 / PN 16 wg ISO 7005

Wymiary i masa (VFL41.150)

• DN: 150
• Długość zabudowy A: 56 mm
• Średnica zewnętrzna kołnierza (PN10/PN16) ØE2: 240 mm
• Otwory / śruby (PN10/PN16): M20 (8x)
• Masa: 11,3 kg

Podsumowanie

Siemens VFL41.150 to wytrzymała, międzykołnierzowa klapa odcinająca DN 150 o Kvs 1600 m³/h, zaprojektowana do pracy w aplikacjach HVAC z mediami o temperaturze –20…120 °C. Szczelność klasy A, uszczelnienie EPDM-HT, standard montażu EN ISO 5211 (F07) oraz możliwość współpracy z siłownikami Siemens i opcjonalnym nastawnikiem ręcznym czynią ją praktycznym wyborem do niezawodnego odcinania i sterowania przepływem w instalacji.
