VFL41.200 Klapa odcinająca, PN16, DN200, kvs 4000 m3/h, współpracuje z SQL36E65

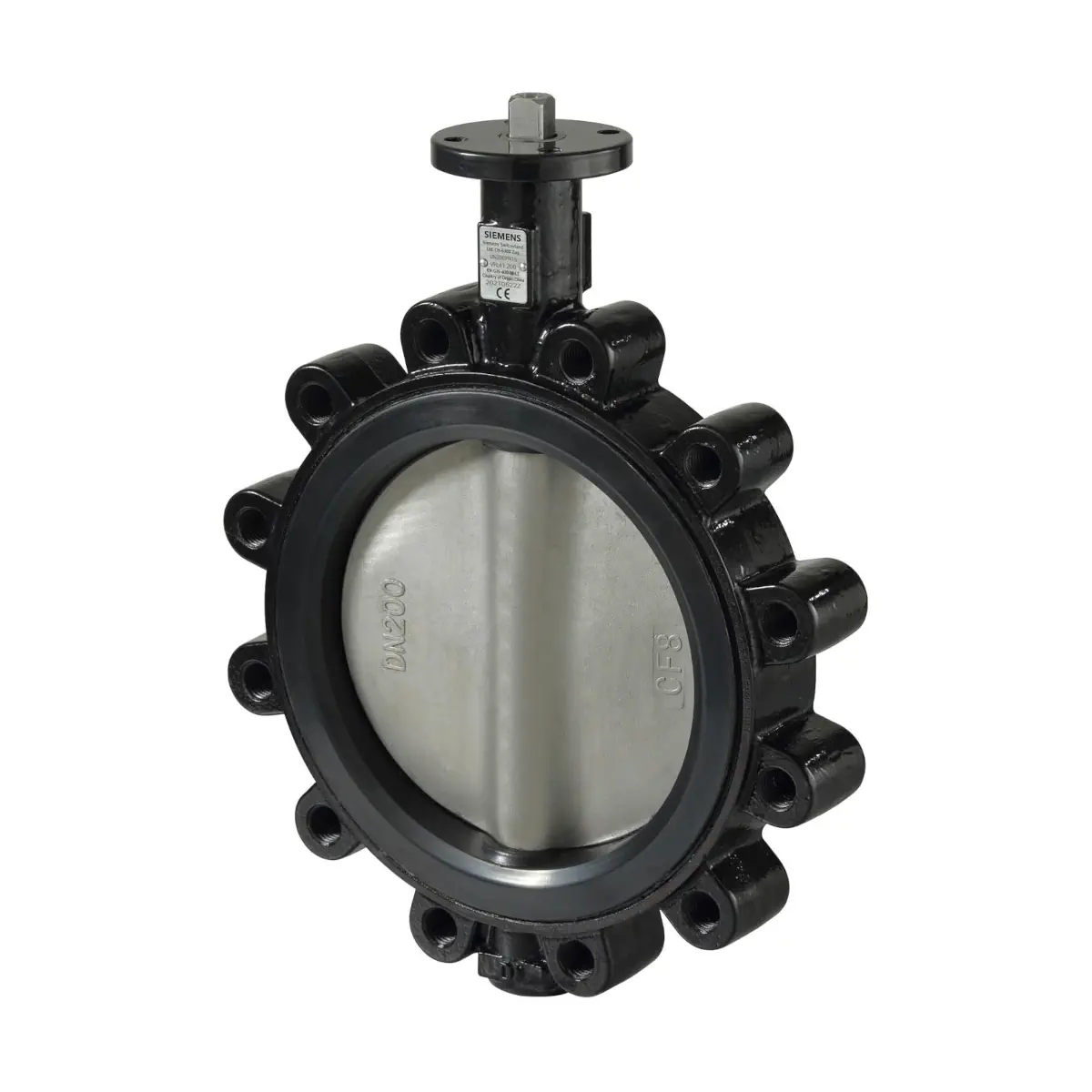

Siemens VFL41.200 to przemysłowa klapa odcinająca (Acvatix™) o średnicy DN 200, przeznaczona do automatycznego lub ręcznego otwierania i odcinania przepływu w instalacjach HVAC. Wersja PN 16 (dopuszczalne ciśnienie robocze do 16 bar) zapewnia szczelne zamykanie zgodnie z EN 12266-1 (klasa szczelności A) i umożliwia montaż pomiędzy kołnierzami zgodnie z ISO 7005.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.200
• Symbol magazynowy: S55235-V156
• Typ: klapa odcinająca
• Średnica nominalna: DN 200
• Ciśnienie nominalne: PN 16
• Kvs: 4000 m³/h
• Szczelność: EN 12266-1, poziom nieszczelności A
• Przyłącze: do montażu pomiędzy kołnierzami PN 16 wg ISO 7005
• Nie wymagają konserwacji
• Kołnierz siłownika / nastawnika: EN ISO 5211 (F07)
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s

Zastosowanie

VFL41.200 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający (sterowany automatycznie lub ręcznie) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Dopuszczalne media i temperatura

• Czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Przepływ: możliwy z obydwu kierunków

Budowa i szczelność

• Korpus: w kształcie pierścienia, z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze: pokryte uszczelnieniem – czynnik nie ma kontaktu z korpusem klapy.
• Tarcza: obrotowa; położenie kątowe wskazywane jest nacięciem na wałku klapy.
• Kąt obrotu (praca): 90°
• Szczelne zamykanie: zgodnie z EN 12266-1, klasa A

Współpraca z siłownikami i nastawnikiem ręcznym

Klapa VFL41.200 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E... Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapach serii VFL41..

Dla sterowania ręcznego dostępny jest opcjonalny nastawnik:

• ASK41NF07SP – do klap DN 150…DN 200, blokowana dźwignia z pozycjami krańcowymi 0 i 90° oraz precyzyjne ustawianie klapy co 10°, bariera przeciw-kondensacyjna, prosty montaż.

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu: dla DN 40…250 dopuszczalne 300 kPa (dotyczy DN 200).
• Uwaga eksploatacyjna: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Pozycja montażu: z siłownikiem SQL36E.. – dowolna; z siłownikiem SAL..T20/T40 – pionowe do poziomego.
• Kołnierze instalacji: nie stosować żadnych dodatkowych uszczelnień kołnierzowych.

Dane techniczne (VFL41.200)

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Kvs: 4000 m³/h
• Kąt obrotu (praca): 90°
• Kołnierz siłownika / nastawnika: EN ISO 5211 (F07)
• Temperatura czynnika: –20…120 °C
• Materiał korpusu: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Normy i zgodność

• Dyrektywa ciśnieniowa: PED 2014/68/EU (grupa płynów 2)
• Kategoria urządzenia ciśnieniowego (DN 65…200): kategoria I, moduł A, z oznaczeniem CE
• Zgodność EU (CE): dla DN 65…600
• Zgodność EAC: euroazjatycka zgodność

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFL41.200 to solidna, szczelna i bezobsługowa klapa odcinająca DN 200 / PN 16 o przepływie Kvs 4000 m³/h, przeznaczona do instalacji HVAC z wodą (także z glikolem), solanką lub powietrzem. Standardowy kołnierz EN ISO 5211 (F07) ułatwia dobór napędu, a opcjonalny nastawnik ASK41NF07SP pozwala na wygodne sterowanie ręczne w aplikacjach wymagających lokalnej obsługi.
