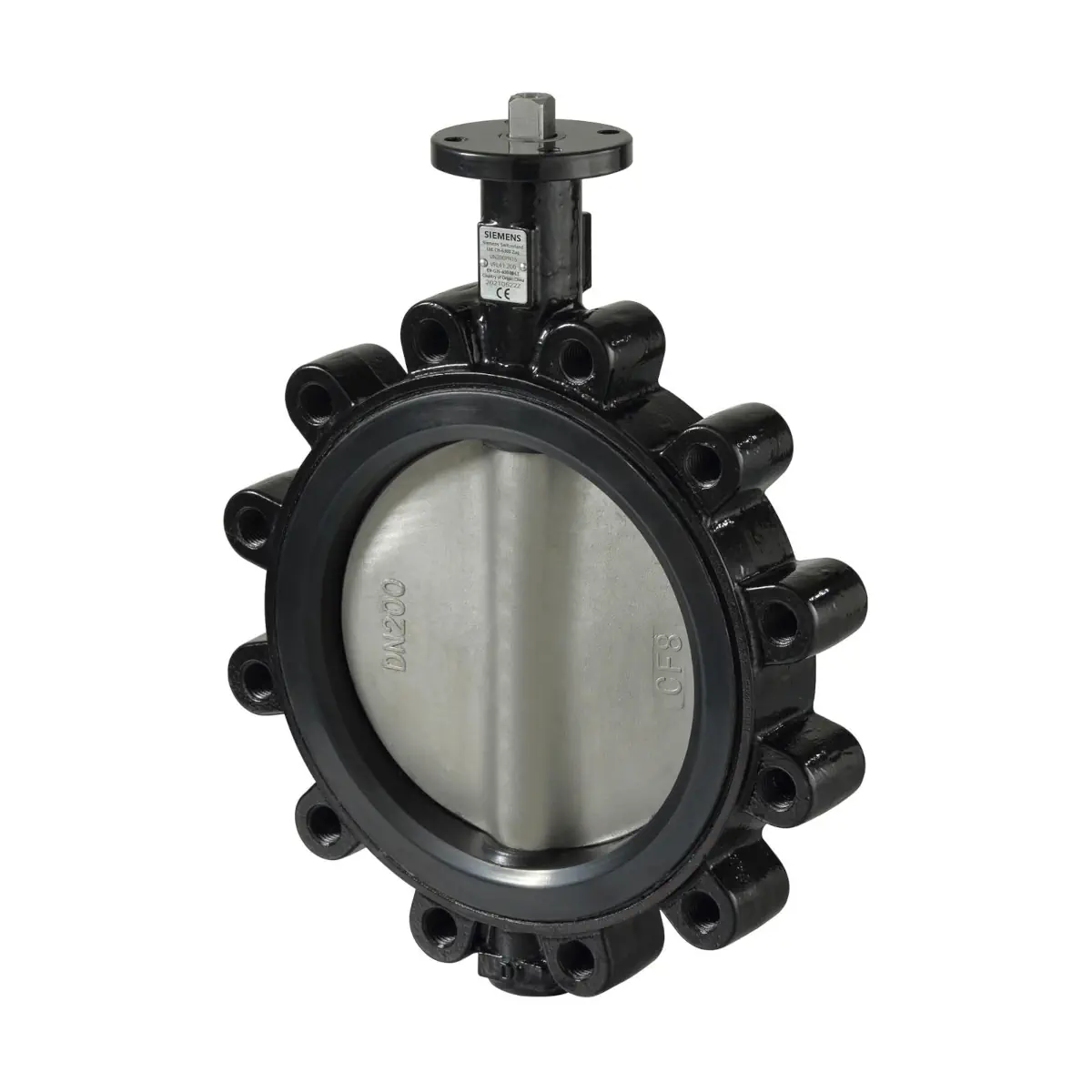

VFL41.250 Klapa odcinająca, PN16, DN250, kvs 4550 m3/h, współpracuje z SQL36E110

VFL41.250 to klapa odcinająca Siemens z rodziny Acvatix™, przeznaczona do pracy w instalacjach HVAC jako zawór odcinający lub regulacyjny sterowany automatycznie albo ręcznie. Model ten ma średnicę DN 250, ciśnienie nominalne PN 16 oraz współczynnik Kvs 4550 m³/h. Klapa jest przystosowana do montażu pomiędzy kołnierzami PN 16 wg ISO 7005, zapewnia szczelne zamykanie wg EN 12266-1 (klasa szczelności A) i nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: Acvatix™
• Model: VFL41.250
• Symbol magazynowy: S55235-V157
• Typ: klapa odcinająca (butterfly)
• Średnica nominalna: DN 250
• Ciśnienie nominalne: PN 16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Kvs: 4550 m³/h
• Zalecana maks. prędkość przepływu (woda, klapa całkowicie otwarta): 4,5 m/s
• Kołnierz do siłownika / nastawnika (EN ISO 5211): F10
• Kąt obrotu (praca): 90°
• Szczelność odcięcia: EN 12266-1, poziom nieszczelności A
• Kierunek przepływu: możliwy z obu stron
• Nie wymagają konserwacji

Zastosowanie

VFL41.250 może być stosowana jako zawór regulacyjny lub odcinający, sterowany automatycznie lub ręcznie, w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub fragmenty instalacji.

Budowa i materiały

Klapa posiada korpus w kształcie pierścienia wykonany z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM oraz ułożyskowanie wału klapy. Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy. Położenie kątowe tarczy wskazuje nacięcie na wałku.

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Współpraca z siłownikami i sterowanie

VFL41.250 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E... Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapie.

Wyposażenie dodatkowe (opcjonalnie)

• Nastawnik ręczny ASK41NF10SP (dla DN 250…DN 400): ręczna przekładnia ślimakowa do bezstopniowego ustawiania klapy w zakresie 0…90°, samohamowny mechanizm, wskaźnik położenia, bariera przeciw-kondensacyjna, prosty montaż.

Medium i warunki pracy

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C

Wskazówki do projektowania i montażu

• Montaż: pomiędzy kołnierzami PN 16 wg ISO 7005; szerokość całkowita wg DIN EN 558, szereg 20.
• Montaż na jednym kołnierzu: dla DN 40…250 dopuszczalne 300 kPa.
• Przepływ: przez klapę może zachodzić z obydwu kierunków.
• Uwaga eksploatacyjna: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Uszczelnienia kołnierzowe: nie stosować żadnych dodatkowych uszczelnień kołnierzowych.

Normy i zgodność

• Dyrektywa ciśnieniowa: PED 2014/68/EU
• Grupa płynów: 2
• Klasyfikacja PED dla DN 250: kategoria II, moduł A2, z oznaczeniem CE (jednostka notyfikowana 0343)

Podsumowanie

Siemens VFL41.250 to klapa odcinająca DN 250 / PN 16 o wysokiej przepustowości Kvs 4550 m³/h, przeznaczona do wymagających aplikacji HVAC. Szczelność odcięcia w klasie A, zakres temperatur czynnika –20…120 °C, możliwość przepływu w obu kierunkach oraz standardowe przyłącze siłownika EN ISO 5211 F10 ułatwiają dobór napędu i integrację z automatyką, a opcjonalny nastawnik ASK41NF10SP pozwala na wygodną obsługę ręczną.
