VFL41.300 Klapa odcinająca, PN16, DN300, kvs 7200 m3/h, współpracuje z SQL36E110

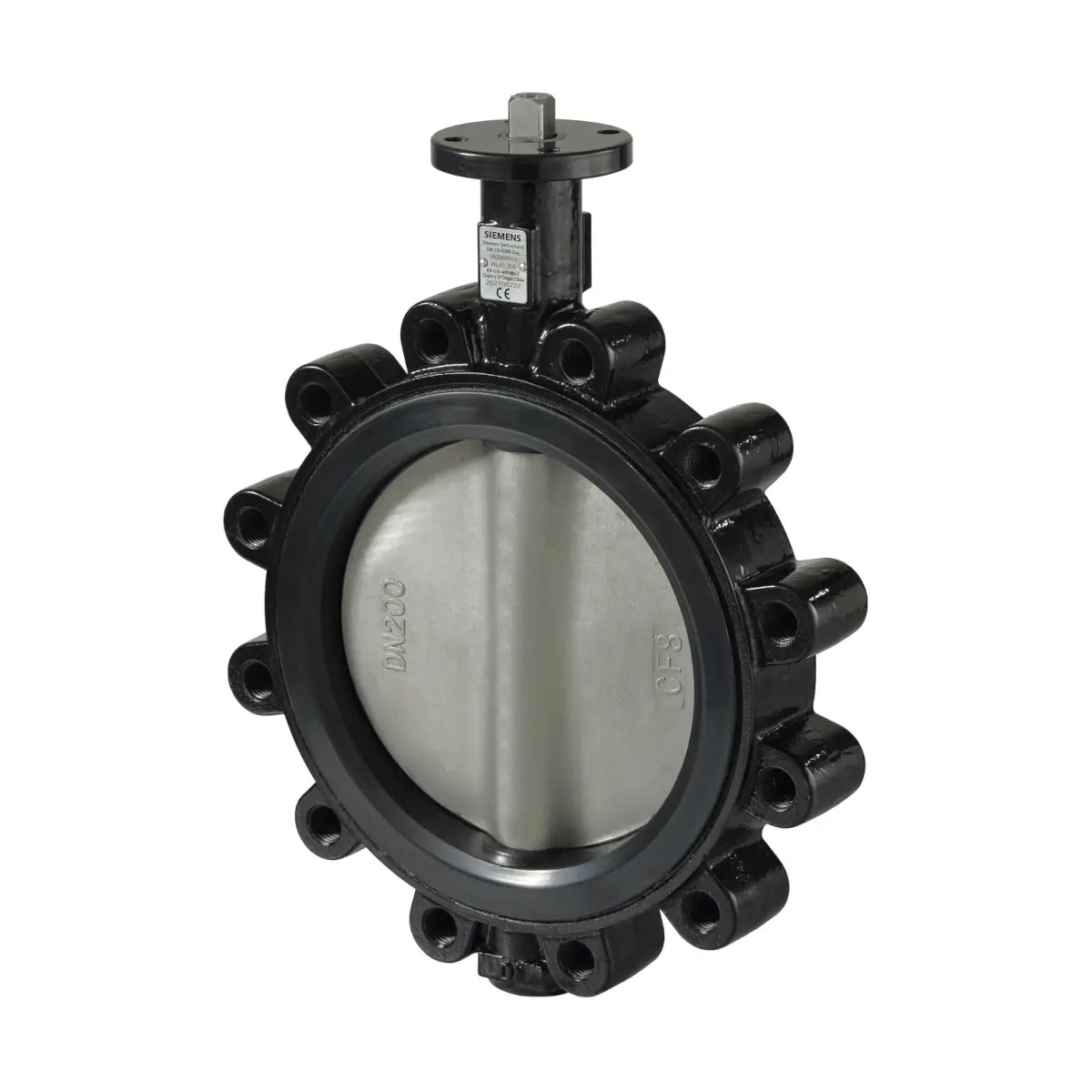

VFL41.300 to przemysłowa klapa odcinająca (butterfly) Siemens Acvatix™ o średnicy DN 300 i ciśnieniu nominalnym PN 16, przeznaczona do automatycznego lub ręcznego odcinania oraz regulacji przepływu w instalacjach HVAC. Klapa jest przystosowana do montażu pomiędzy kołnierzami PN 16 wg ISO 7005, zapewnia szczelne zamykanie wg EN 12266-1 (klasa szczelności A) i nie wymaga konserwacji. Dla tego modelu wartość Kvs = 7200 m³/h, a kołnierz do siłownika wg EN ISO 5211 ma wykonanie F10.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.300
• Symbol magazynowy: S55235-V158
• Typ: klapa odcinająca (zawór odcinający / regulacyjny)
• Średnica nominalna: DN 300
• Ciśnienie nominalne: PN 16
• Kvs: 7200 m³/h
• Szczelność zamknięcia: EN 12266-1, klasa szczelności A
• Montaż: pomiędzy kołnierzami PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Przepływ: możliwy w obu kierunkach
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Kołnierz siłownika / nastawnika ręcznego: EN ISO 5211, F10
• Bezobsługowa eksploatacja: klapa nie wymaga konserwacji

Zastosowanie

VFL41.300 może pracować jako zawór regulacyjny lub odcinający sterowany automatycznie lub ręcznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania/odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Konstrukcja ma korpus w kształcie pierścienia z uszczelnieniem EPDM oraz ułożyskowaniem wału klapy. Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy. Położenie kątowe tarczy wskazywane jest nacięciem na wałku klapy.

Urządzenia współpracujące

Klapa VFL41.300 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.., SQL341E.. oraz SQL361E... Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapach serii VFL41...

Wyposażenie dodatkowe (opcjonalnie)

Dla DN 300 przewidziany jest opcjonalny nastawnik ręczny ASK41NF10SP (zakres zastosowania: DN 250…DN 400), umożliwiający ręczne ustawianie klapy między 0 i 90°.

• Ręczna przekładnia ślimakowa do bezstopniowego ustawiania
• Samohamowny mechanizm
• Wskaźnik położenia
• Bariera przeciw-kondensacyjna
• Prosty montaż

Dane techniczne (dla VFL41.300)

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: szczelne zamknięcie wg EN 12266-1, klasa szczelności A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Szerokość całkowita: DIN EN 558, szereg 20
• Kołnierz do siłownika / nastawnika: EN ISO 5211, F10
• Kąt obrotu (praca): 90°

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu: dla DN 300 dopuszczalne 200 kPa.
• Kierunek przepływu: możliwy z obu stron klapy.
• Uwaga (uruchomienie pomp): aby zapobiec nagłym skokom ciśnienia na klapie, przed uruchomieniem pomp należy ustawić klapę w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1).
• Nie stosować dodatkowych uszczelnień kołnierzowych.
• Zakres PN dla VFL41.300: klapy VFL41.200…600 można stosować wyłącznie w aplikacjach PN 16.
• Położenie montażowe: z siłownikiem SQL36E.. – dowolne; z siłownikami SAL..T20/T40 – pionowe do poziomego.

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFL41.300 to wytrzymała i szczelna klapa odcinająca DN 300 / PN 16 o wysokiej przepustowości Kvs 7200 m³/h, przeznaczona do instalacji HVAC. Montaż pomiędzy kołnierzami PN 16, klasa szczelności A, bezobsługowa praca oraz kołnierz siłownika F10 (EN ISO 5211) czynią ją praktycznym rozwiązaniem do niezawodnego odcinania lub sterowania przepływem wody i powietrza w instalacjach budynkowych.
