VFL41.350 Klapa odcinająca, PN16, DN350, kvs 10250 m3/h, współpracuje z SQL36E110

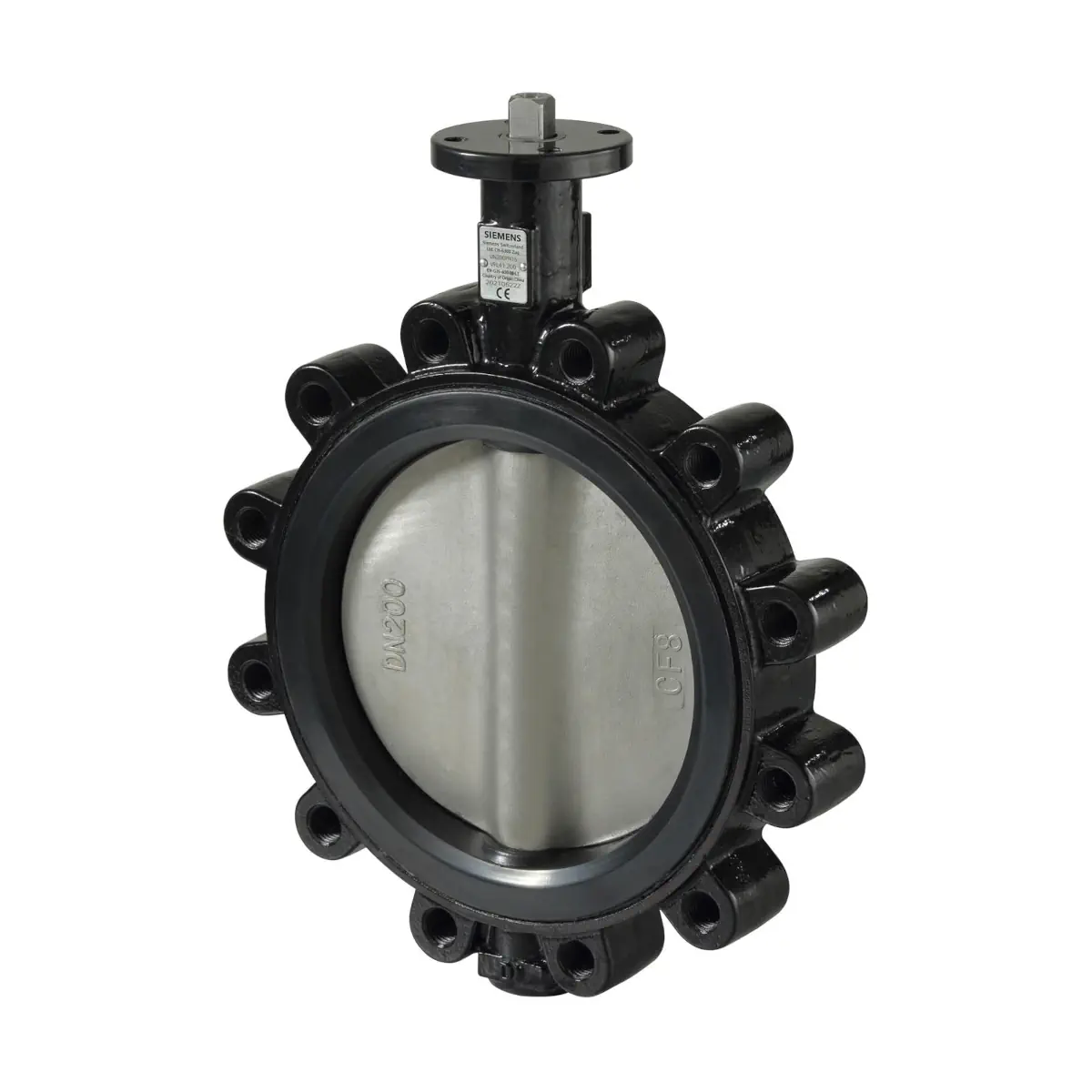

VFL41.350 to przemysłowa klapa odcinająca Siemens Acvatix™ o średnicy nominalnej DN 350, przeznaczona do automatycznego lub ręcznego odcinania (oraz pracy regulacyjnej) w instalacjach HVAC. Wersja ta pracuje w aplikacjach PN 16, oferuje wysoki przepływ Kvs 10250 m³/h i zapewnia szczelne zamykanie wg EN 12266-1 (klasa szczelności A). Korpus wykonano z żeliwa sferoidalnego EN-GJS-400-18-LT, a klapa nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.350
• Symbol magazynowy: S55235-V159
• Typ: klapa odcinająca (do montażu międzykołnierzowego)
• Średnica nominalna: DN 350
• Zastosowanie ciśnieniowe: PN 16
• Kvs: 10250 m³/h
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Szczelność zamknięcia: wg EN 12266-1, klasa A
• Bezobsługowa: nie wymaga konserwacji
• Kołnierz montażowy siłownika / nastawnika (EN ISO 5211): F10

Zastosowanie

VFL41.350 przeznaczona jest do stosowania jako zawór odcinający lub regulacyjny, sterowany automatycznie lub ręcznie, w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in. do:

• układów zamkniętych i otwartych,
• regulacji 2-stawnej (otwórz/zamknij),
• regulacji 3-stawnej,
• kaskadowych obiegów kotłowych lub chłodniczych,
• odcinania przepływu przez wymiennik lub fragmenty instalacji.

Budowa i materiały

• Korpus: pierścieniowy, z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Brak kontaktu czynnika z korpusem: kołnierze są pokryte uszczelnieniem, dzięki czemu czynnik nie styka się z korpusem klapy.
• Tarcza: obrotowa (kąt obrotu 360°); położenie kątowe wskazywane jest nacięciem na wałku.
• Materiał korpusu: EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Dane techniczne (VFL41.350)

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Kąt obrotu (praca): 90°
• Przepływ: możliwy w obu kierunkach
• Szerokość całkowita: DIN EN 558, szereg 20

Siłowniki i nastawnik ręczny

• Współpraca z siłownikami elektromechanicznymi: SAL.., SQL36E.., SQL341E.. lub SQL361E..
• Montaż bezpośredni: siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapach serii VFL41..
• Opcjonalny nastawnik ręczny (dla DN 350): ASK41NF10SP (zakres DN 250…DN 400) – ręczna przekładnia ślimakowa do bezstopniowego ustawiania 0…90°, mechanizm samohamowny, wskaźnik położenia, bariera przeciw-kondensacyjna, prosty montaż.

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu (DN 350): dopuszczalne 200 kPa.
• Ochrona przed skokami ciśnienia: przed uruchomieniem pomp zaleca się ustawić klapę w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym) przed startem pomp.
• Kołnierze: nie stosować dodatkowych uszczelnień kołnierzowych.
• Obsługa: klapa nie wymaga obsługi.

Podsumowanie

Siemens VFL41.350 to bezobsługowa klapa odcinająca DN 350 / PN 16 o bardzo dużej przepustowości (Kvs 10250 m³/h), przeznaczona do zastosowań HVAC w wodzie grzewczej/chłodniczej, solankach oraz powietrzu. Solidna konstrukcja (żeliwo sferoidalne, elementy ze stali nierdzewnej), szczelność klasy A oraz możliwość doboru napędu elektrycznego lub nastawnika ręcznego ASK41NF10SP ułatwiają dopasowanie klapy do konkretnych wymagań instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VFL41.350 posiada oznaczenie CE zgodnie z PED 2014/68/UE; dla DN 350 należy do kategorii III, moduł H, z numerem jednostki notyfikowanej 0343.
• Klapa odcinająca jest przeznaczona wyłącznie do aplikacji PN 16.
• Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar). Nie przekraczać parametrów znamionowych urządzenia.
• Produkt jest przeznaczony do pracy z następującymi mediami: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze. Temperatura czynnika: od -20 do +120°C.
• Przed uruchomieniem pomp należy ustawić klapę w pozycji całkowitego otwarcia, ręcznie lub za pomocą sygnału sterującego, aby zapobiec nagłym skokom ciśnienia.
• Przed wykonaniem prac serwisowych przy klapie, siłowniku lub łączniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, upuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby należy odłączyć przewody elektryczne od zacisków. Ponowne uruchomienie jest możliwe tylko po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego.
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Przy montażu na jednym kołnierzu dla DN 350 maksymalna dopuszczalna różnica ciśnienia wynosi 200 kPa.
• Przepływ przez klapę może zachodzić z obu kierunków.
• W przypadku współpracy z siłownikiem należy przestrzegać dopuszczalnego położenia montażu: z siłownikiem SQL36E.. montaż dowolny, z siłownikiem SAL..T20/T40 montaż od pionowego do poziomego.
• Należy zapewnić minimalny odstęp montażowy większy niż 200 mm od ściany lub stropu, wymagany do montażu, podłączenia, obsługi i serwisu.
• Urządzenie należy utylizować odpowiednimi kanałami zgodnie z właściwą Dyrektywą Europejską i obowiązującymi lokalnie przepisami; nie utylizować wraz z odpadami komunalnymi.
• Podane dane techniczne obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
