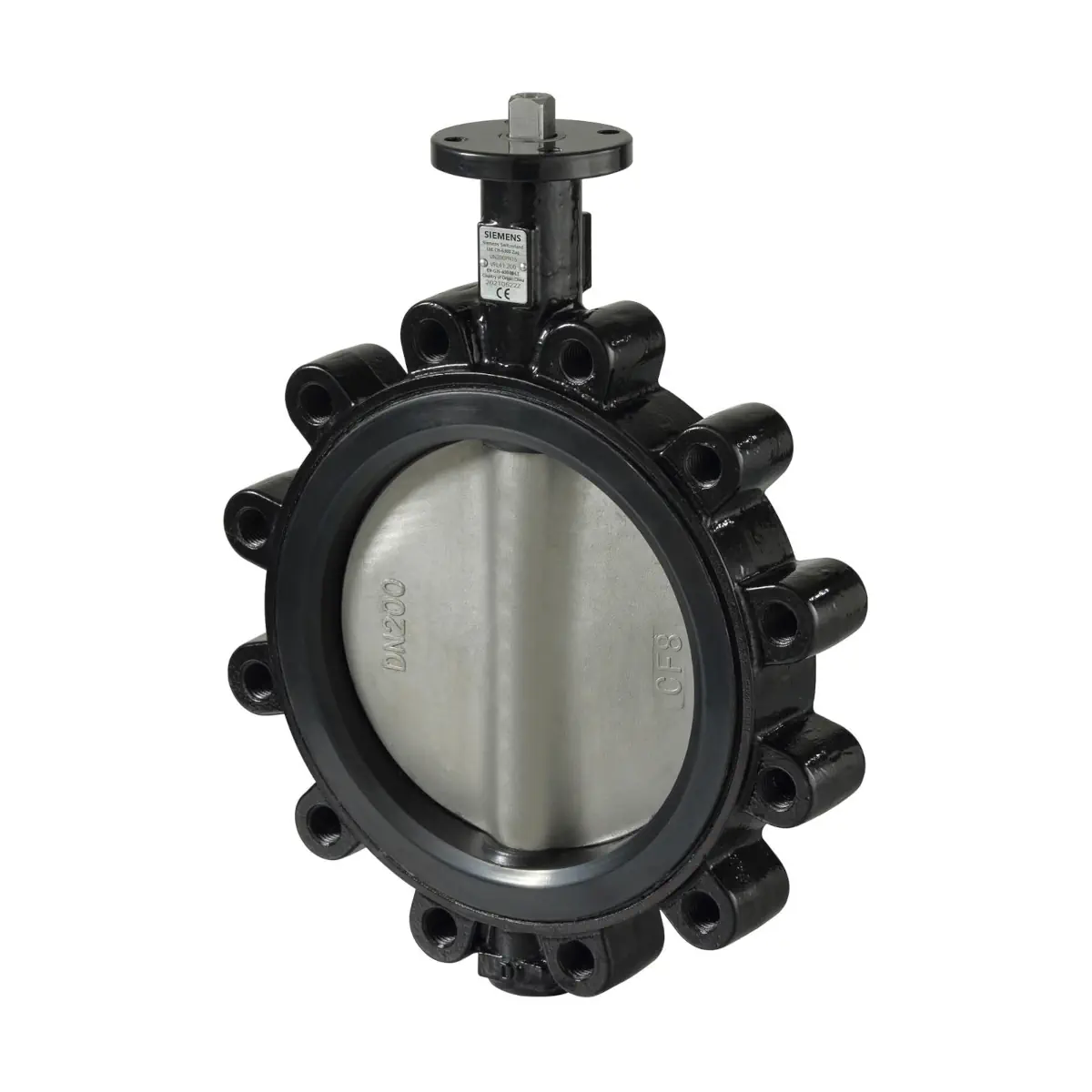

VFL41.40 Klapa odcinająca, PN16, DN40, kvs 40 m3/h, współpracuje z SQL36E50F04 lub SAL..T20

VFL41.40 to klapa odcinająca Siemens z rodziny Acvatix™, przeznaczona do automatycznego lub ręcznego odcinania (i regulacji) przepływu w instalacjach HVAC. Wersja DN 40 pracuje w aplikacjach PN 10 / PN 16, montowana jest pomiędzy kołnierzami wg ISO 7005 i zapewnia szczelne zamknięcie wg EN 12266-1 (klasa A). Klapa ma Kvs 40 m³/h (dla całkowicie otwartej klapy przy spadku ciśnienia 100 kPa), a dzięki kołnierzowi montażowemu EN ISO 5211 (F04) może współpracować z dedykowanymi siłownikami Siemens.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: Acvatix™
• Model: VFL41.40
• Symbol magazynowy: S55235-V149
• Typ: klapa odcinająca (do zastosowań regulacyjnych lub odcinających)
• Średnica nominalna: DN 40
• Zastosowanie ciśnieniowe: PN 10 / PN 16 (przyłącza kołnierzowe wg ISO 7005)
• Ciśnienie robocze (dopuszczalne): 1600 kPa (16 bar)
• Kvs: 40 m³/h
• Szczelność: szczelne zamknięcie wg EN 12266-1, klasa szczelności A
• Kąt obrotu (praca): 90°
• Kierunek przepływu: możliwy w obu kierunkach
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Kołnierz siłownika / nastawnika: EN ISO 5211, F04
• Materiały: korpus – żeliwo sferoidalne EN-GJS-400-18-LT; trzpień – stal nierdzewna 1.4021 (2Cr13); tarcza – stal nierdzewna 1.4308 (304/CF8); uszczelnienie – EPDM-HT
• Obsługa: klapa nie wymaga konserwacji
• Opcja obsługi ręcznej: nastawnik ręczny ASK41NF04SP (DN 40…65)
• Siłowniki współpracujące: SAL..T20/T40, SQL36E.., SQL341E.. / SQL361E..

Zastosowanie

VFL41.40 jest przeznaczona do pracy jako zawór regulacyjny lub odcinający sterowany automatycznie (z siłownikiem) lub ręcznie (z nastawnikiem). Typowe zastosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych obejmują:

• układy zamknięte i otwarte,
• regulację 2-stawną (otwórz/zamknij),
• regulację 3-stawną,
• kaskadowe obiegi kotłowe lub chłodnicze,
• otwieranie lub odcinanie przepływu przez wymiennik lub wybrane fragmenty instalacji.

Budowa i działanie

• Korpus klapy ma kształt pierścienia i wykonany jest z żeliwa sferoidalnego, a wnętrze wyłożone jest uszczelnieniem EPDM oraz posiada ułożyskowanie wału klapy.
• Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.
• Klapa wyposażona jest w obrotową tarczę (kąt obrotu 360°); w pracy kąt obrotu wynosi 90°.
• Położenie kątowe tarczy wskazywane jest za pomocą nacięcia na wałku klapy.

Czynniki robocze i temperatura

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C

Siłowniki i nastawnik ręczny

Klapa VFL41.40 posiada kołnierz montażowy EN ISO 5211 (F04) i może współpracować z siłownikami elektromechanicznymi Siemens: SAL.., SQL36E.. oraz SQL341E.. / SQL361E.. (montaż bezpośredni).

Dla obsługi ręcznej (bez siłownika) dostępny jest opcjonalny nastawnik ASK41NF04SP (DN 40…65), wyposażony w blokowaną dźwignię z pozycjami krańcowymi 0 i 90° oraz precyzyjne ustawianie co 10°, a także barierę przeciw-kondensacyjną i prosty montaż.

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu: dopuszczalny dla DN 40…250 przy 300 kPa (dotyczy DN 40).
• Kierunek przepływu: przepływ przez klapę może zachodzić z obydwu kierunków.
• Uwaga eksploatacyjna: aby ograniczyć nagłe skoki ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Pozycja montażu: z siłownikiem SQL36E.. – dowolna; z siłownikami SAL..T20/T40 – od pionowej do poziomej.
• Uszczelnienia kołnierzowe: nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Dostawa: klapa dostarczana jest bez przeciwkołnierzy; klapa, siłownik i nastawnik ręczny pakowane są oddzielnie.

Dane techniczne (VFL41.40)

• Średnica nominalna: DN 40
• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Przyłącza kołnierzowe instalacji: PN 10 i PN 16 wg ISO 7005
• Szerokość całkowita: DIN EN 558, szereg 20
• Kvs: 40 m³/h (zimna woda 5…30 °C, całkowicie otwarta klapa, Δp = 100 kPa)
• Poziom nieszczelności: EN 12266-1, klasa A
• Kąt obrotu (praca): 90°
• Kołnierz siłownika: EN ISO 5211, F04
• Masa: 1,8 kg
• Materiały: korpus – EN-GJS-400-18-LT; trzpień – 1.4021; tarcza – 1.4308; uszczelnienie – EPDM-HT

Podsumowanie

Siemens VFL41.40 to kompaktowa klapa odcinająca DN 40 do instalacji PN 10/16, zapewniająca szczelne odcięcie (EN 12266-1, klasa A) i montaż pomiędzy kołnierzami wg ISO 7005. Trwała konstrukcja z wykładziną EPDM, dwukierunkowy przepływ oraz standardowy interfejs EN ISO 5211 (F04) ułatwiają dobór siłownika lub nastawnika ręcznego w aplikacjach HVAC.
