VFL41.400 Klapa odcinająca, PN16, DN400, kvs 14100 m3/h, współpracuje z SQL36E110

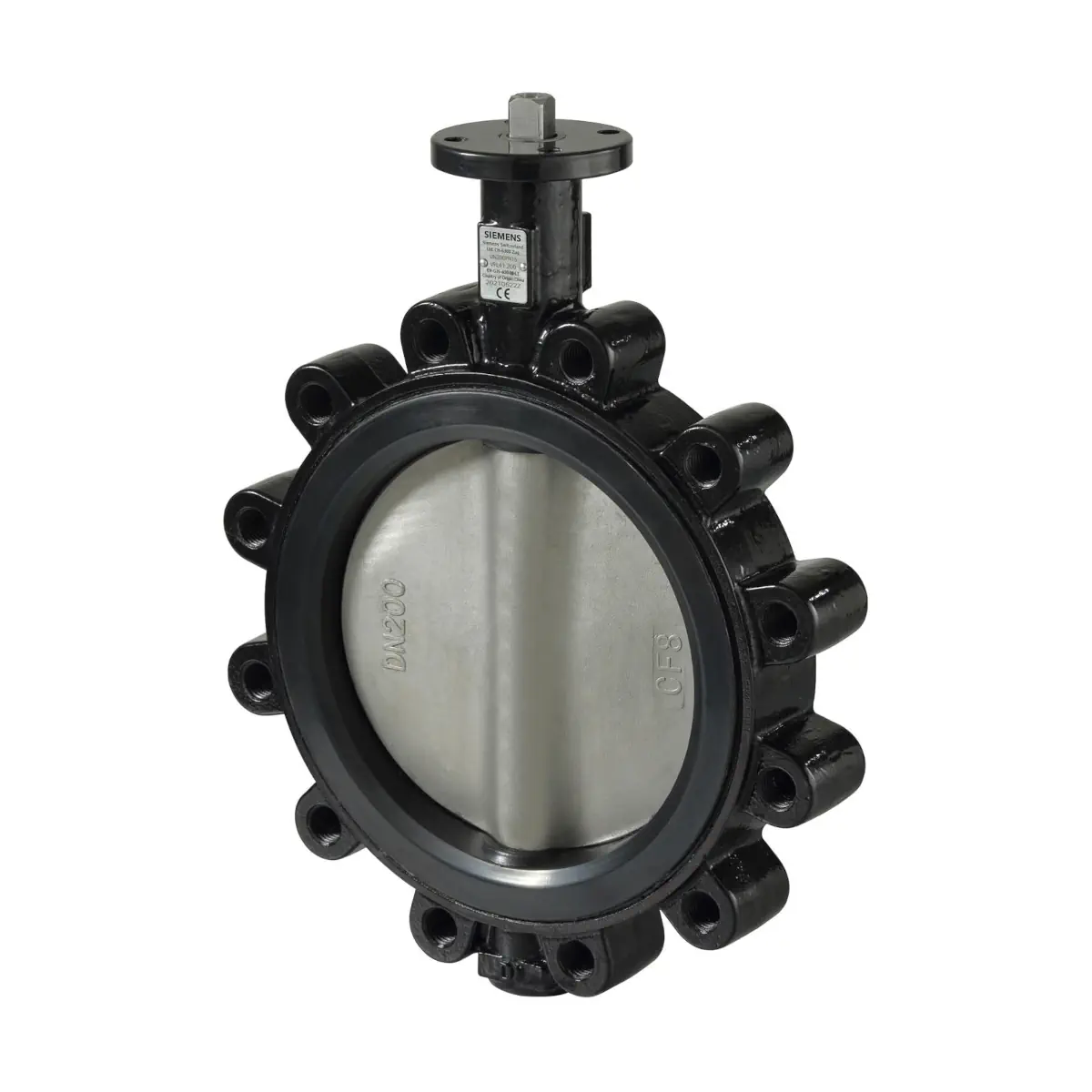

Siemens VFL41.400 to klapa odcinająca (butterfly valve) Acvatix™ o średnicy DN 400, przeznaczona do automatycznego lub ręcznego odcinania oraz regulacji przepływu w instalacjach HVAC. Wersja PN 16 jest przystosowana do montażu pomiędzy kołnierzami PN 16 wg ISO 7005 i zapewnia szczelne zamykanie zgodnie z EN 12266-1 (klasa szczelności A). Korpus wykonano z żeliwa sferoidalnego EN-GJS-400-18-LT, a uszczelnienie stanowi EPDM-HT.

Najważniejsze cechy

• Producent: Siemens
• Model: VFL41.400
• Symbol magazynowy: S55235-V164
• Typ: klapa odcinająca do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Średnica nominalna: DN 400
• Ciśnienie nominalne: PN 16
• Kvs: 14100 m³/h
• Kołnierz do siłownika / nastawnika (EN ISO 5211): F10
• Szczelność: EN 12266-1, klasa szczelności A
• Kąt obrotu (praca): 90°
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Nie wymagają konserwacji

Zastosowanie

VFL41.400 może pracować jako zawór regulacyjny lub odcinający sterowany automatycznie albo ręcznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• w układach zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• w kaskadowych obiegach kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub fragmenty instalacji.

Budowa i działanie

• Korpus pierścieniowy z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze również są pokryte uszczelnieniem, dzięki czemu czynnik nie kontaktuje się z korpusem klapy.
• Położenie kątowe tarczy wskazywane jest nacięciem na wałku klapy.
• Przepływ przez klapę może zachodzić w obu kierunkach.

Media i warunki pracy

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)

Siłowniki i nastawa ręczna

• Klapa może współpracować z siłownikami elektromechanicznymi: SAL.., SQL36E.., SQL341E.. lub SQL361E...
• Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapie.
• Opcjonalny nastawnik ręczny: ASK41NF10SP (dla DN 250…400) – ręczna przekładnia ślimakowa do bezstopniowego ustawiania klapy w zakresie 0…90°, mechanizm samohamowny, wskaźnik położenia, bariera przeciw-kondensacyjna, prosty montaż.
• Podane parametry obowiązują przy stosowaniu siłowników Siemens przewidzianych do tej klapy.

Montaż i wskazówki projektowe

• Montaż: pomiędzy kołnierzami PN 16 wg ISO 7005.
• Ważne: nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Możliwy jest montaż na jednym kołnierzu dla DN 300…600 przy 200 kPa.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Klapy odcinające są dostarczane bez przeciwkołnierzy; klapa, siłownik i nastawnik ręczny są pakowane oddzielnie.

Dane techniczne (VFL41.400)

• DN: 400
• PN: 16
• Kvs: 14100 m³/h
• Kąt obrotu (praca): 90°
• Poziom nieszczelności: EN 12266-1, klasa A
• Materiał korpusu: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT
• Kołnierz do siłownika / nastawnika: EN ISO 5211, F10
• Waga: 89,5 kg

Podsumowanie

Siemens VFL41.400 to wytrzymała, szczelna klapa odcinająca DN 400 / PN 16 o bardzo dużym przepływie nominalnym Kvs 14100 m³/h, przeznaczona do instalacji HVAC. Montaż między kołnierzami PN 16, brak potrzeby konserwacji oraz możliwość doboru siłownika lub nastawnika ręcznego ASK41NF10SP czynią ją praktycznym rozwiązaniem do odcinania i regulacji przepływu wody oraz powietrza w instalacjach budynkowych i przemysłowych.
