VFL41.450 Klapa odcinająca, PN16, DN450, kvs 18500 m3/h, współpracuje z SQL36E160

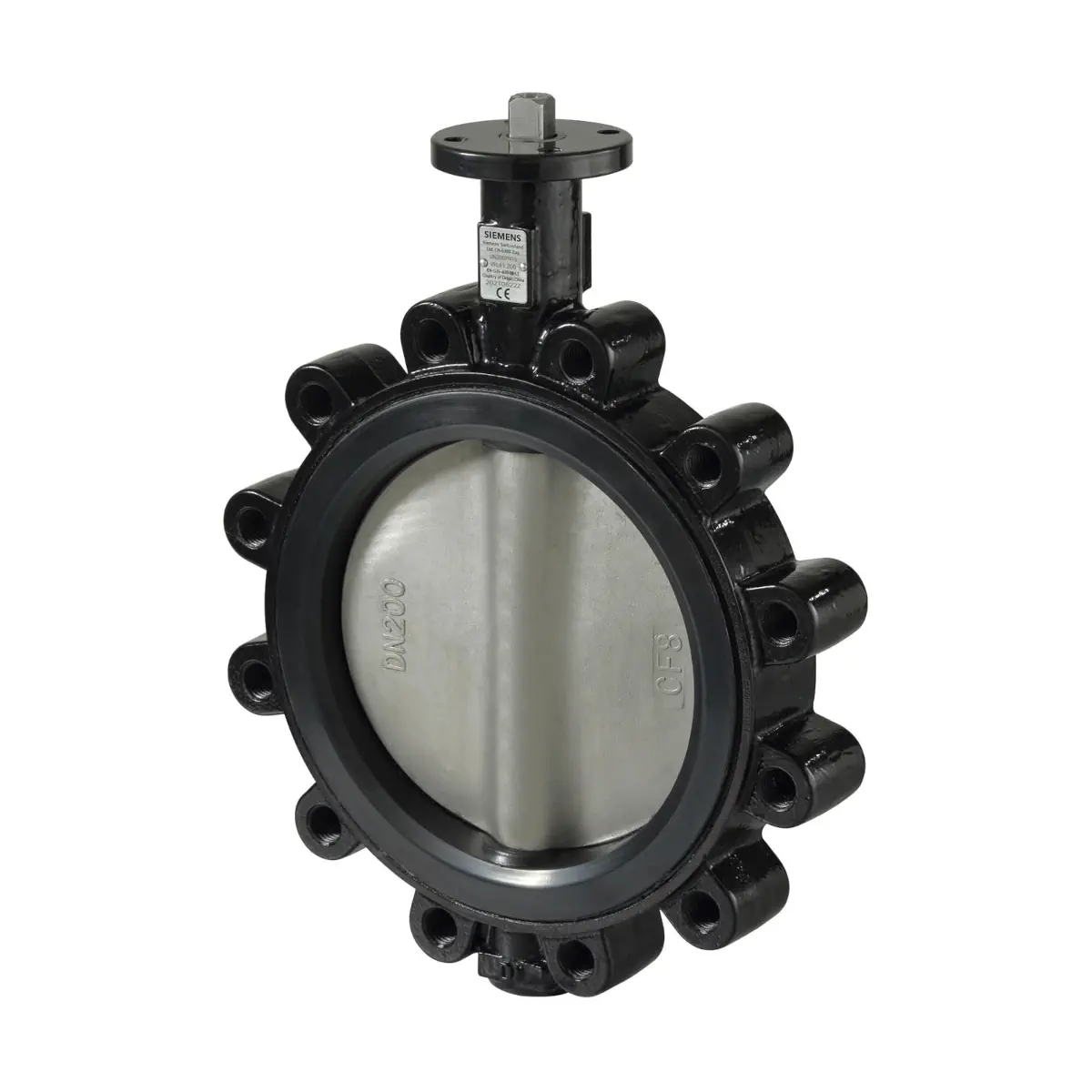

Siemens VFL41.450 (Acvatix™) to klapa odcinająca PN16 o średnicy nominalnej DN 450 i współczynniku przepływu Kvs 18500 m³/h, przeznaczona do automatycznego lub ręcznego odcinania oraz regulacji przepływu w instalacjach HVAC. Klapa jest przystosowana do montażu pomiędzy kołnierzami wg ISO 7005, zapewnia szczelne zamykanie zgodnie z EN 12266-1 (poziom nieszczelności A) i nie wymaga konserwacji. Do montażu siłownika zastosowano kołnierz EN ISO 5211 (F10).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.450
• Symbol magazynowy: S55235-V165
• Typ: klapa odcinająca (do zastosowań regulacyjnych lub odcinających)
• Średnica nominalna: DN 450
• Klasa ciśnienia: PN 16
• Kvs: 18500 m³/h
• Montaż: pomiędzy kołnierzami wg ISO 7005
• Szczelność: szczelne zamknięcie wg EN 12266-1, poziom nieszczelności A
• Kierunek przepływu: możliwy z obydwu kierunków
• Bezobsługowa: klapa nie wymaga konserwacji
• Kołnierz do siłownika: EN ISO 5211, F10
• Kąt obrotu (praca): 90°
• Zalecana maks. prędkość przepływu wody: 4,5 m/s (przy całkowicie otwartej klapie)

Zastosowanie

VFL41.450 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający sterowany automatycznie albo ręcznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Konstrukcja i szczelność

• Korpus w kształcie pierścienia wykonany z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.
• Tarcza jest obrotowa (kąt obrotu 360°), a położenie kątowe wskazuje nacięcie na wałku.
• Szczelne zamykanie zgodnie z EN 12266-1, klasa szczelności A.

Współpraca z siłownikami

• Klapa VFL41.450 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E...
• Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapach VFL41..

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu: dla zakresu DN 300…600 dopuszczalne jest 200 kPa.
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Pozycja montażu: z siłownikami SQL36E.. – dowolna; z siłownikami SAL..T20/T40 – pionowe do poziomego.

Wyposażenie dodatkowe

• Nastawnik ręczny ASK41NF.. jest przewidziany dla klap VFW41.. i VFL41.. do DN 400 (dla DN 450 nie dotyczy).

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: EN 12266-1, klasa szczelności A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Przyłącza kołnierzowe instalacji (dla VFL41..): PN 16 wg ISO 7005
• Szerokość całkowita: DIN EN 558, szereg 20
• Kąt obrotu (praca): 90°
• Dyrektywa ciśnieniowa: PED 2014/68/EU, grupa płynów 2 (dla DN 350…600: kategoria III, moduł H, oznaczenie CE, jednostka notyfikowana 0343)

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Podsumowanie

Siemens VFL41.450 to wytrzymała, bezobsługowa klapa odcinająca DN 450 / PN 16 o wysokiej przepustowości Kvs 18500 m³/h, przeznaczona do odcinania i regulacji przepływu w instalacjach HVAC. Szczelność klasy A, szeroki zakres temperatur czynnika oraz standardowy kołnierz pod siłownik EN ISO 5211 (F10) ułatwiają dobór napędu i integrację z automatyką budynkową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VFL41.450 posiada oznaczenie CE zgodnie z PED 2014/68/UE (urządzenie ciśnieniowe, DN 450, kategoria III, moduł H, jednostka notyfikowana 0343).
• Klapa odcinająca jest przeznaczona do pracy w instalacjach o ciśnieniu nominalnym PN 16. Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar).
• Produkt należy stosować wyłącznie z dopuszczonymi mediami: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze.
• Dopuszczalna temperatura czynnika wynosi od -20 °C do +120 °C. Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie urządzenia lub instalacji.
• Model VFL41.450 może być stosowany wyłącznie w aplikacjach PN 16.
• Urządzenie należy montować zgodnie z instrukcją producenta. Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Podczas montażu śruby należy najpierw dokręcić lekko, a następnie dokręcać przeciwlegle parami (krzyżowo), zgodnie z instrukcją montażu producenta.
• Przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia, ręcznie lub za pomocą sygnału sterującego, aby zapobiec nagłym skokom ciśnienia.
• Przepływ przez klapę może zachodzić z obydwu kierunków.
• Przed wykonaniem prac serwisowych przy klapie, siłowniku lub łączniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia urządzenia. W razie potrzeby należy odłączyć przewody elektryczne od zacisków.
• Ponowne uruchomienie jest dopuszczalne tylko po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego.
• Należy zapewnić minimalny odstęp montażowy większy niż 200 mm od ściany lub stropu na potrzeby montażu, podłączenia, obsługi i serwisu.
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami dotyczącymi zużytego sprzętu.
• Producent podaje dane techniczne wyłącznie przy stosowaniu wskazanych siłowników Siemens; zastosowanie siłowników innych producentów powoduje utratę gwarancji.
