VFL41.50 Klapa odcinająca, PN16, DN50, kvs 100 m3/h, współpracuje z SQL36E50F04 lub SAL..T20

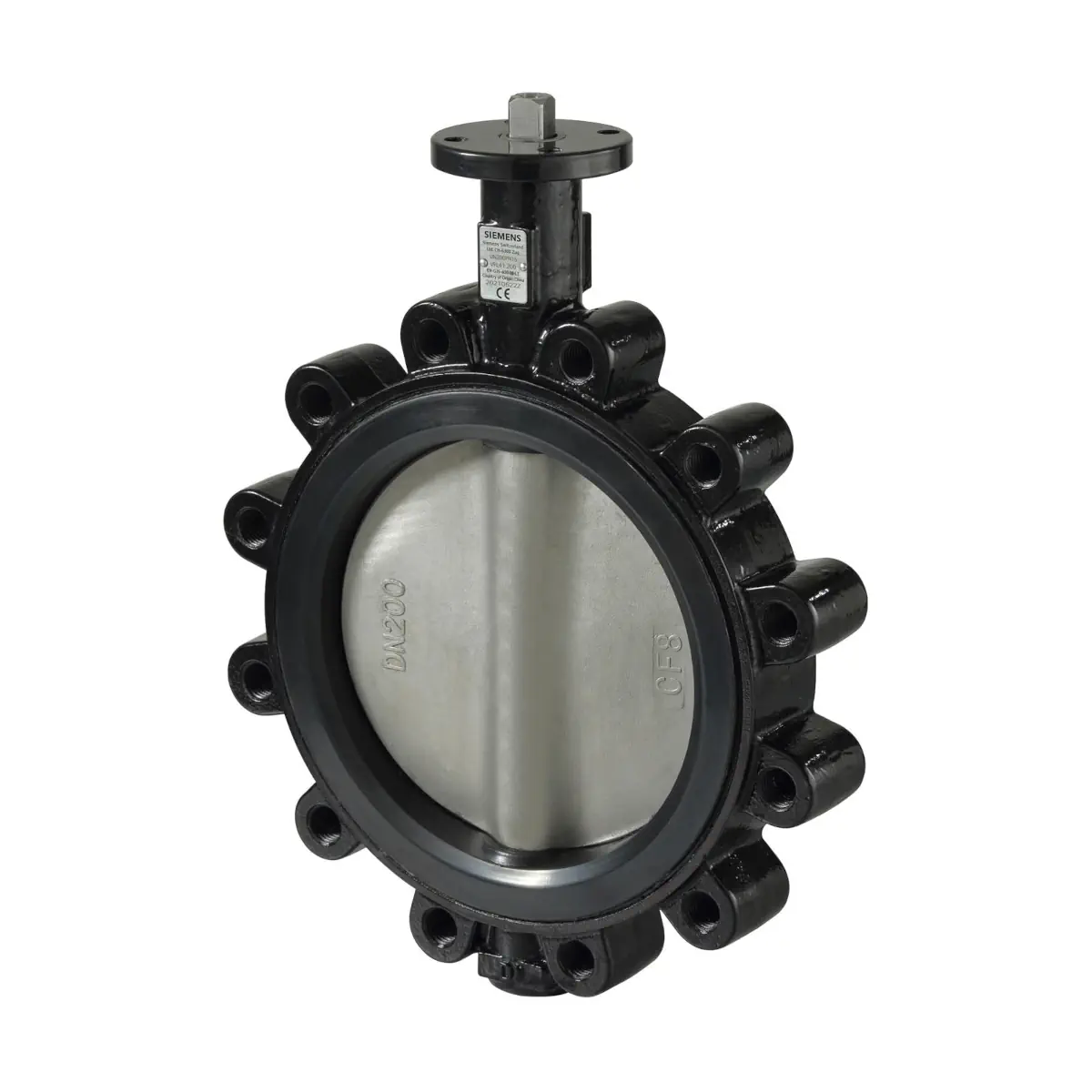

VFL41.50 to klapa odcinająca Siemens Acvatix™ przeznaczona do automatycznego lub ręcznego odcinania oraz regulacji przepływu w instalacjach HVAC. Wykonana z żeliwa sferoidalnego EN-GJS-400-18-LT, w rozmiarze DN 50, do montażu pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005. Klapa zapewnia szczelne zamykanie zgodnie z EN 12266-1 (klasa szczelności A) i nie wymaga konserwacji. Model posiada Kvs 100 m³/h i kołnierz pod siłownik EN ISO 5211 F04.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.50
• Symbol magazynowy: S55235-V150
• Typ: klapa odcinająca (zastosowanie jako zawór regulacyjny lub odcinający)
• Średnica nominalna: DN 50
• Zakres PN (zastosowanie): PN 10 / PN 16
• Kvs: 100 m³/h
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Szczelność: EN 12266-1, klasa szczelności A
• Nie wymagają konserwacji
• Kołnierz do siłownika / nastawnika: EN ISO 5211, F04

Zastosowanie

VFL41.50 jest przeznaczona do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Konstrukcja i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT
• Korpus w kształcie pierścienia jest wyłożony uszczelnieniem EPDM, a kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.

Medium i parametry pracy

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Kąt obrotu (praca): 90°

Montaż i wskazówki do projektowania

• Montaż: pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005; nie stosować dodatkowych uszczelnień kołnierzowych.
• Szerokość całkowita (długość zabudowy): DIN EN 558, szereg 20
• Kierunek przepływu: możliwy z obydwu stron
• Montaż na jednym kołnierzu: dla DN 40…250 dopuszczalna różnica ciśnień 300 kPa (dotyczy DN 50).
• Uwaga eksploatacyjna: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1).

Siłowniki i nastawnik ręczny

• Siłowniki elektromechaniczne (kompatybilne): SAL.., SQL36E.., SQL341E.. lub SQL361E..
• Opcjonalny nastawnik ręczny: ASK41NF04SP (dla klap DN 40…65, w tym DN 50) – blokowana dźwignia z pozycjami 0 i 90°, precyzyjne ustawianie co 10°, bariera przeciw-kondensacyjna, prosty montaż.
• Dostawa: klapa, siłownik i nastawnik ręczny są pakowane oddzielnie; klapa dostarczana jest bez przeciwkołnierzy.

Podsumowanie

Siemens VFL41.50 to solidna klapa odcinająca DN 50 do aplikacji PN 10 / PN 16, zapewniająca szczelne zamykanie (klasa A) i bezobsługową eksploatację. Dzięki Kvs 100 m³/h, wykładzinie EPDM-HT oraz standardowemu interfejsowi EN ISO 5211 F04 stanowi sprawdzone rozwiązanie do odcinania i regulacji przepływu w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, jako klapa odcinająca/regulacyjna do sterowania automatycznego lub ręcznego, zgodnie z dokumentacją producenta.
• Model VFL41.50 jest przeznaczony do zastosowań PN 10 / PN 16 i należy go stosować wyłącznie w instalacjach zgodnych z tym zakresem ciśnienia nominalnego.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 1600 kPa (16 bar). Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie urządzenia lub instalacji.
• Dopuszczalne media: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze. Nie stosować z mediami innymi niż wskazane przez producenta.
• Dopuszczalna temperatura czynnika wynosi od -20 do +120°C. Użytkowanie poza tym zakresem jest niedozwolone.
• Montaż wykonywać wyłącznie zgodnie z instrukcją producenta. Klapa przeznaczona jest do montażu pomiędzy kołnierzami. Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Podczas montażu śruby należy najpierw lekko dokręcić, a następnie dokręcać przeciwlegle parami (krzyżowo), zgodnie z instrukcją montażu.
• Przepływ przez klapę może odbywać się z obu kierunków.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia, ręcznie lub za pomocą sygnału sterującego.
• Przed wykonaniem prac serwisowych przy klapie, siłowniku lub łączniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia urządzenia.
• W razie potrzeby należy odłączyć przewody elektryczne od zacisków. Ponowne uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego.
• Jeżeli klapa współpracuje z siłownikiem SAL..T20/T40, dopuszczalne położenie montażu jest od pionowego do poziomego. Przy współpracy z siłownikiem SQL36E.. dopuszczalne jest dowolne położenie montażu.
• Należy zapewnić minimalny odstęp montażowy większy niż 200 mm od ściany lub stropu, aby umożliwić montaż, podłączenie, obsługę i serwis.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami lub nastawnikiem ręcznym przewidzianymi przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
• Po zakończeniu eksploatacji urządzenie należy utylizować zgodnie z odpowiednimi przepisami i nie wyrzucać wraz z odpadami komunalnymi.
