VFL41.500 Klapa odcinająca, PN16, DN500, kvs 24000 m3/h, współpracuje z SQL36E160

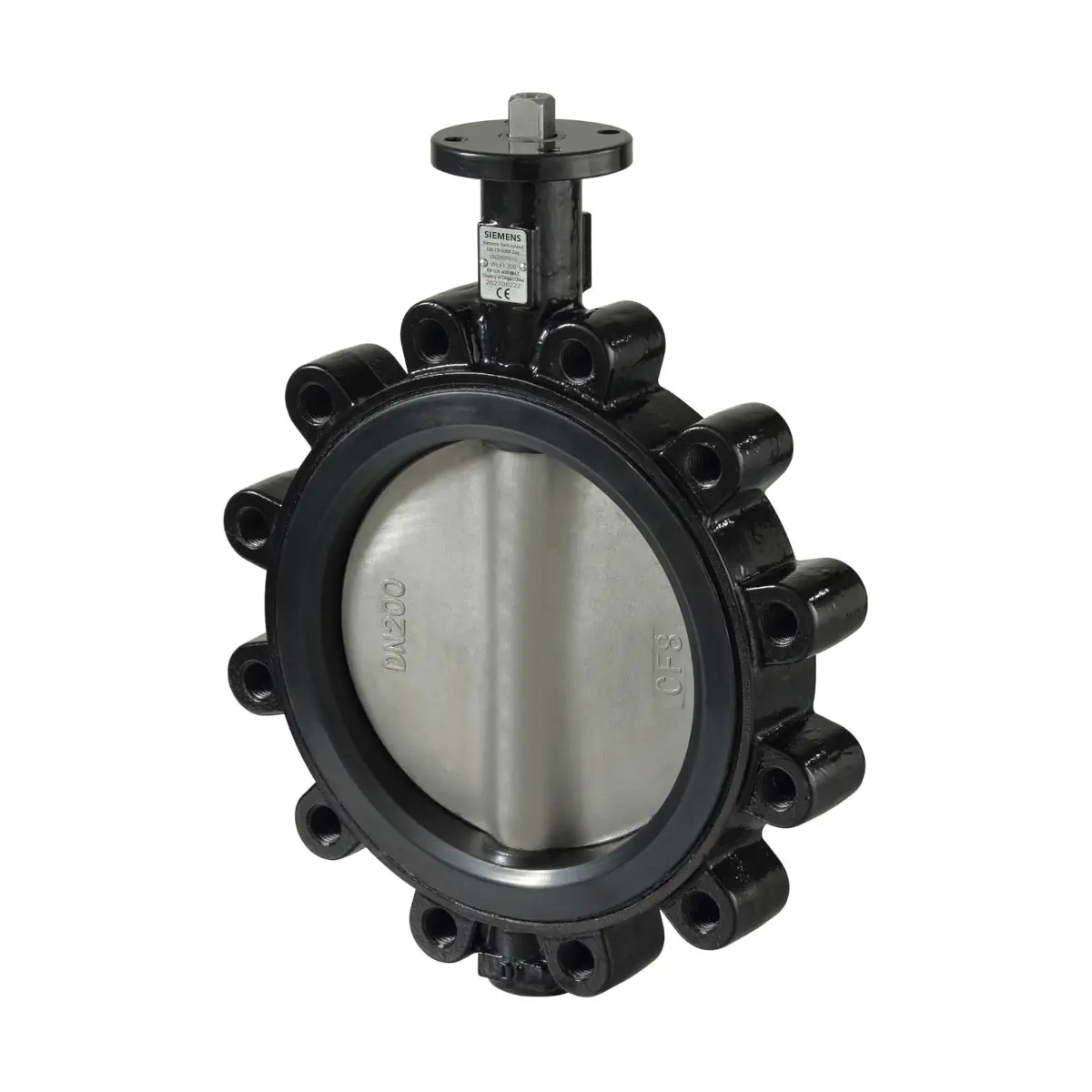

VFL41.500 to przemysłowa klapa odcinająca Siemens Acvatix™ do zastosowań HVAC, przeznaczona do pracy jako zawór regulacyjny lub odcinający (automatycznie lub ręcznie), w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wersja DN 500 pracuje w klasie PN 16, zapewnia szczelne zamykanie wg EN 12266-1 (klasa A) i jest przystosowana do montażu pomiędzy kołnierzami PN 16 wg ISO 7005. Korpus wykonano z żeliwa sferoidalnego EN-GJS-400-18-LT, a klapa nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.500
• Typ: klapa odcinająca
• Średnica nominalna: DN 500
• Ciśnienie nominalne: PN 16 (wg EN 1333)
• Kvs: 24000 m³/h
• Montaż: pomiędzy kołnierzami PN 16 wg ISO 7005
• Szczelność: szczelne zamykanie wg EN 12266-1, poziom nieszczelności A
• Kąt obrotu (praca): 90°
• Kierunek przepływu: możliwy z obydwu kierunków
• Kołnierz siłownika (EN ISO 5211): F16
• Zalecana maks. prędkość przepływu (woda, przy całkowicie otwartej klapie): 4,5 m/s
• Obsługa/konserwacja: klapa nie wymaga konserwacji

Zastosowanie

VFL41.500 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający sterowany automatycznie lub ręcznie w instalacjach HVAC, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Klapa ma korpus w kształcie pierścienia, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy. Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy. Położenie kątowe tarczy wskazywane jest za pomocą nacięcia na wałku klapy.

Współpraca z siłownikami

VFL41.500 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E.. (montaż wg kołnierza EN ISO 5211 (F16)).

• Maks. dopuszczalna różnica ciśnienia zamykającego (Δps): 300 kPa przy zastosowaniu SQL36E160.
• Maks. dopuszczalna różnica ciśnienia zamykającego (Δps): 300 kPa przy zastosowaniu SQL341E1200 lub SQL361E1200.

Wyposażenie dodatkowe

• Nastawnik ręczny ASK41NF..: dostępny opcjonalnie do klap VFL41.. tylko do DN 400 (nie dotyczy modelu VFL41.500).

Dane techniczne

• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Szerokość całkowita: DIN EN 558, szereg 20
• Kołnierz do siłownika / nastawnika: EN ISO 5211 (F16)

Wymiary i masa (VFL41.500)

• Długość zabudowy A (EN 558, szereg 20): 127 mm
• Wymiar J* (do podłączenia siłownika, liczony od środka rurociągu): 480 mm
• Przyłącza kołnierzowe (PN 16): ØE2 650 mm, śruby M30 (20x)
• Kołnierz siłownika EN ISO 5211: X 32 mm, Y 165 mm, Z 22 mm
• Masa: 160,8 kg

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu: dla DN 300…600 dopuszczalne 200 kPa (dotyczy DN 500).
• Uwaga eksploatacyjna: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp ustawić klapę w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Uszczelnienia kołnierzowe: nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Dostawa: klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFL41.500 to klapa odcinająca DN 500 / PN 16 o bardzo dużej przepustowości (Kvs 24000 m³/h) i szczelnym odcięciu (EN 12266-1, klasa A), zaprojektowana do niezawodnego odcinania i regulacji przepływu w instalacjach HVAC. Solidna konstrukcja (korpus z EN-GJS-400-18-LT, elementy ze stali nierdzewnej, uszczelnienie EPDM-HT), praca w zakresie 90° oraz standard kołnierza siłownika EN ISO 5211 (F16) ułatwiają dobór automatyki i integrację z instalacją.
