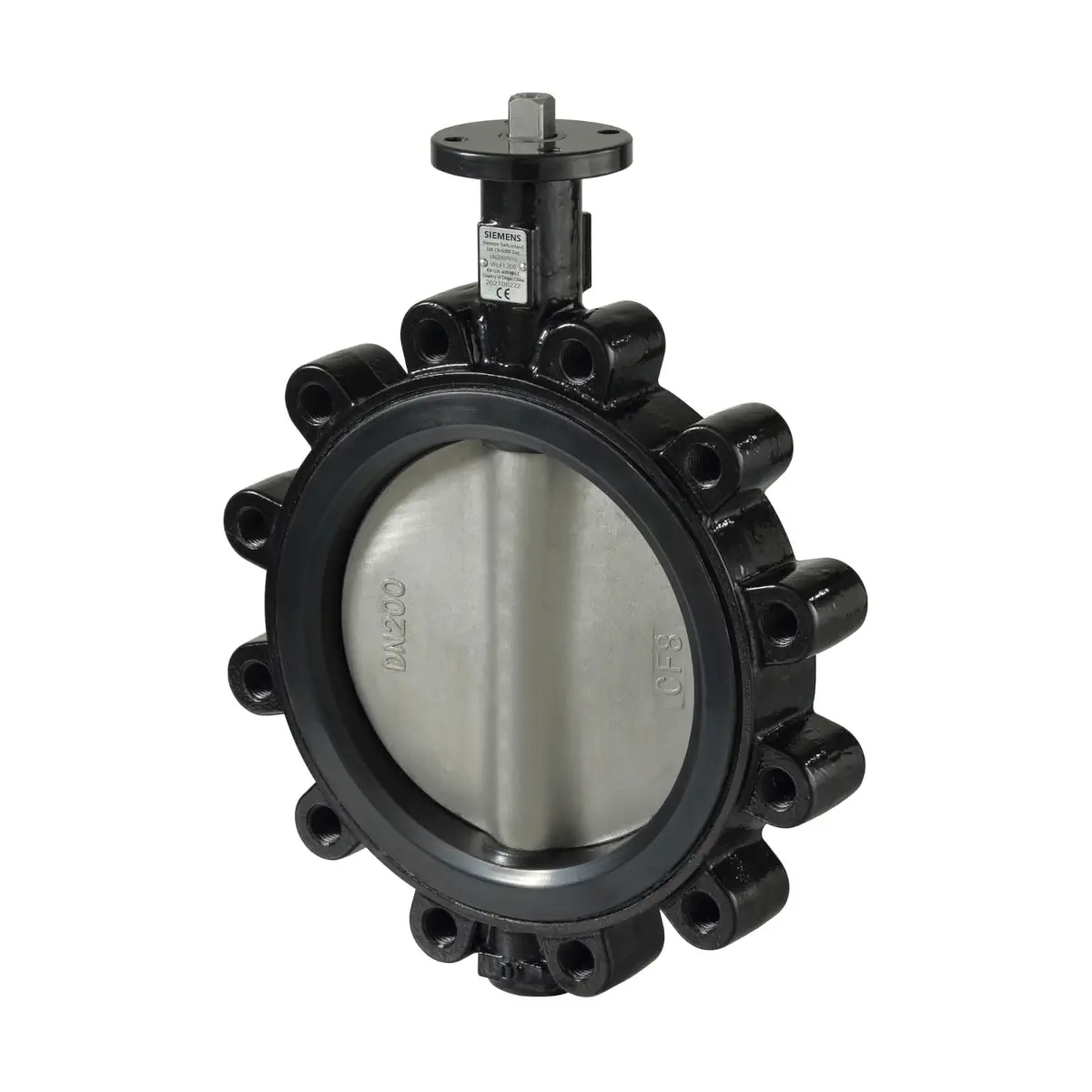

VFL41.600 Klapa odcinająca, PN16, DN600, kvs 31000 m3/h, współpracuje z SQL36E160

Siemens VFL41.600 to przemysłowa klapa odcinająca (butterfly) Acvatix™ o średnicy DN 600, przeznaczona do automatycznego lub ręcznego odcinania oraz regulacji przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Model ten pracuje w klasie ciśnieniowej PN 16 i jest przystosowany do montażu pomiędzy kołnierzami. Klapa zapewnia szczelne zamykanie wg EN 12266-1 (klasa A), nie wymaga konserwacji i może współpracować z siłownikami elektromechanicznymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Model: VFL41.600
• Symbol magazynowy: S55235-V167
• Typ: klapa odcinająca (do automatycznego lub ręcznego sterowania)
• Średnica nominalna: DN 600
• Ciśnienie nominalne: PN 16 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Kvs: 31000 m³/h
• Szczelność zamknięcia: wg EN 12266-1, klasa szczelności A
• Kąt obrotu (praca): 90°
• Montaż siłownika / nastawnika: kołnierz wg EN ISO 5211 (F16)
• Przepływ: możliwy w obu kierunkach
• Obsługa: klapa nie wymaga konserwacji

Zastosowanie

VFL41.600 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający w instalacjach HVAC, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania/odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Czynnik i zakres temperatur

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: -20…120 °C

Budowa i materiały

Klapa ma korpus w kształcie pierścienia wykonany z żeliwa sferoidalnego i wyłożony uszczelnieniem EPDM. Kołnierze są również pokryte uszczelnieniem, dzięki czemu medium nie ma kontaktu z korpusem klapy. Położenie kątowe tarczy wskazywane jest za pomocą nacięcia na wałku klapy.

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Siłowniki i wyposażenie dodatkowe

• Siłowniki kompatybilne: SAL.., SQL36E.., SQL341E.., SQL361E..
• Montaż siłowników SQL341E.. / SQL361E..: mogą być montowane bezpośrednio na klapie
• Nastawnik ręczny ASK41NF..: opcjonalny, ale dostępny tylko do DN 400 (nie dotyczy DN 600)

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu: dla DN 300…600 dopuszczalne 200 kPa (dotyczy DN 600)
• Kierunek przepływu: przez klapę może zachodzić z obydwu kierunków
• Uwaga eksploatacyjna: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1)
• Aplikacje ciśnieniowe: VFL41.600 można stosować w aplikacjach PN 16
• Uszczelnienia: nie stosować żadnych dodatkowych uszczelnień kołnierzowych

Dane techniczne (podsumowanie)

• DN: 600
• PN: 16
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Kvs: 31000 m³/h
• Kąt obrotu (praca): 90°
• Szczelność: EN 12266-1, klasa A
• Kołnierz pod siłownik: EN ISO 5211, F16
• Szerokość całkowita (długość zabudowy): DIN EN 558, szereg 20
• Przyłącza: montaż pomiędzy kołnierzami (aplikacje PN 16 wg ISO 7005)

Wymiary i masa

• Długość zabudowy A (EN 558, szereg 20): 154 mm
• Masa: 244,3 kg

Podsumowanie

Siemens VFL41.600 (DN 600, PN 16) to szczelna i bezobsługowa klapa odcinająca do zastosowań HVAC, przystosowana do pracy z mediami w zakresie -20…120 °C. Solidna konstrukcja z korpusem z żeliwa sferoidalnego i elementami ze stali nierdzewnej, szczelność EN 12266-1 klasa A oraz standardowe przyłącze siłownika EN ISO 5211 (F16) sprawiają, że jest to niezawodne rozwiązanie do odcinania i sterowania przepływem w dużych średnicach rurociągów.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VFL41.600 posiada oznaczenie CE zgodnie z PED 2014/68/EU dla urządzeń ciśnieniowych.
• Klapa odcinająca do instalacji ciśnieniowych. Produkt przeznaczony wyłącznie do stosowania w aplikacjach PN16.
• Dopuszczalne ciśnienie robocze wynosi maks. 1600 kPa (16 bar). Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie instalacji lub zagrożenie dla bezpieczeństwa.
• Produkt przeznaczony wyłącznie do dopuszczalnych mediów: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze.
• Dopuszczalna temperatura czynnika wynosi od -20 °C do +120 °C. Kontakt z gorącym medium lub gorącymi elementami instalacji może powodować oparzenia.
• Montaż wyłącznie przez wykwalifikowany personel, zgodnie z instrukcją producenta i lokalnymi przepisami dla instalacji ciśnieniowych.
• Przed wykonaniem prac montażowych lub serwisowych należy wyłączyć pompę i zasilanie siłownika, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia układu.
• Ponowne uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu siłownika.
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych. Nieprawidłowy montaż może spowodować nieszczelność lub uszkodzenie armatury.
• Śruby montażowe należy najpierw dokręcić lekko, a następnie dokręcać przeciwlegle parami, krzyżowo. Nieprawidłowe dokręcenie może spowodować nieszczelność połączenia.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia.
• Przepływ przez klapę może zachodzić z obu kierunków, jednak eksploatacja musi odbywać się wyłącznie w granicach parametrów podanych przez producenta.
• Produkt należy stosować wyłącznie z kompatybilnym siłownikiem przewidzianym przez producenta dla modelu VFL41.600. Stosowanie nieprzewidzianych siłowników może prowadzić do nieprawidłowej pracy i utraty gwarancji.
• Podczas planowania montażu z siłownikiem należy zapewnić minimalny odstęp serwisowy większy niż 200 mm od ściany lub stropu.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z właściwymi przepisami i odpowiednimi kanałami zbiórki.
