VFL41.65 Klapa odcinająca, PN16, DN65, kvs 155 m3/h, współpracuje z SQL36E50F04 lub SAL..T20

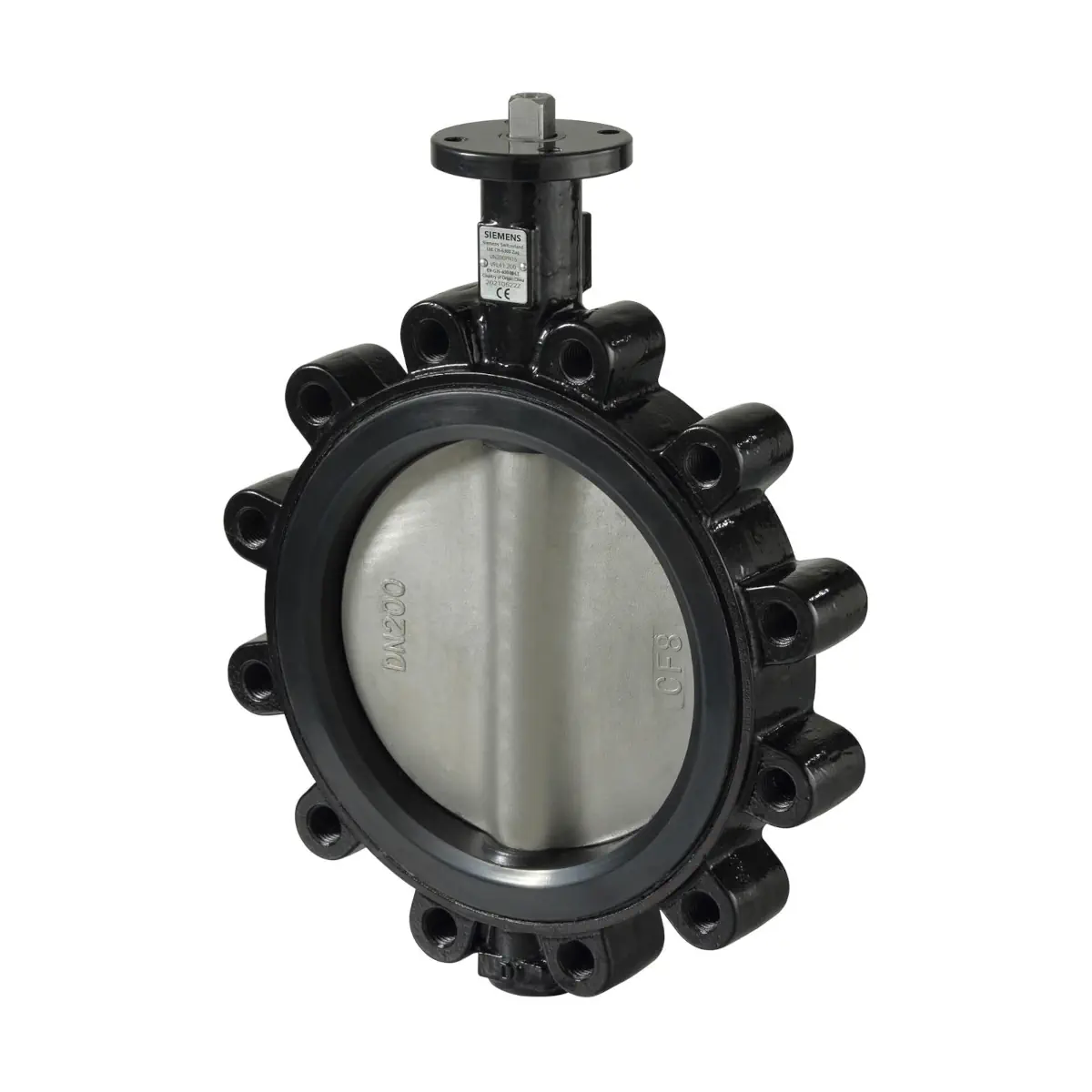

VFL41.65 to klapa odcinająca (przepustnica) Siemens Acvatix™ do zastosowań w instalacjach HVAC, przeznaczona do pracy jako zawór regulacyjny lub odcinający sterowany automatycznie (siłownikiem) albo ręcznie. Wersja DN 65 pracuje w aplikacjach PN 10/16, oferuje przepływ nominalny Kvs 155 m³/h i zapewnia szczelne zamykanie zgodnie z EN 12266-1 (klasa szczelności A). Korpus wykonano z żeliwa sferoidalnego EN-GJS-400-18-LT, a uszczelnienie stanowi EPDM-HT. Klapa jest przystosowana do montażu pomiędzy kołnierzami wg ISO 7005 i nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFL41.65
• Symbol magazynowy: S55235-V151
• Typ: klapa odcinająca PN10/16 do montażu międzykołnierzowego
• Średnica nominalna: DN 65
• Kvs: 155 m³/h
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Szczelność zamknięcia: EN 12266-1, klasa A
• Kierunek przepływu: możliwy z obydwu kierunków
• Kąt obrotu (praca): 90°
• Ciśnienie robocze: do 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Kołnierz siłownika / nastawnika ręcznego: EN ISO 5211, F04
• Bezobsługowa: nie wymaga konserwacji
• Masa: 3,6 kg

Zastosowanie

VFL41.65 jest przeznaczona do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub wybrane fragmenty instalacji.

Dopuszczalne czynniki

• woda chłodnicza,
• woda grzewcza,
• solanka,
• woda zdemineralizowana (zmiękczona),
• woda ze środkami przeciwzamarzaniowymi,
• powietrze.

Budowa i materiały

Korpus ma kształt pierścienia i wykonany jest z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM oraz wyposażony w ułożyskowanie wału klapy. Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy. Klapa posiada obrotową tarczę (kąt obrotu 360°), a położenie kątowe wskazuje nacięcie na wałku.

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Siłowniki i nastawnik ręczny

• Kołnierz montażowy: EN ISO 5211 F04 (interfejs do siłownika / nastawnika ręcznego)
• Kompatybilne siłowniki elektromechaniczne: SAL.., SQL36E.., SQL341E.., SQL361E..
• Opcjonalny nastawnik ręczny: ASK41NF04SP (dla DN 40…65)

ASK41NF04SP – cechy (opcjonalnie)

• Blokowana dźwignia z pozycjami krańcowymi 0 i 90°
• Precyzyjne ustawianie klapy co 10°
• Bariera przeciw-kondensacyjna
• Prosty montaż

Przyłącza i montaż

• Montaż: pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005
• Szerokość zabudowy: DIN EN 558, szereg 20
• Wskazówka montażowa: nie stosować żadnych dodatkowych uszczelnień kołnierzowych
• Uwaga eksploatacyjna: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).

Normy i zgodność

• Dyrektywa dot. urządzeń ciśnieniowych: PED 2014/68/EU
• Grupa płynów: 2
• DN 65…200: kategoria I, moduł A, z oznaczeniem CE (zgodnie z artykułem 14, paragraf 2)

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające są dostarczane bez przeciwkołnierzy.

Podsumowanie

Siemens VFL41.65 to bezobsługowa klapa odcinająca DN 65 do instalacji PN 10/16, o przepływie nominalnym Kvs 155 m³/h, przeznaczona do wody (grzewczej/chłodniczej) i innych dopuszczonych czynników w zakresie –20…120 °C. Dzięki szczelności klasy A, wykładzinie EPDM-HT oraz standardowemu interfejsowi EN ISO 5211 F04 klapa nadaje się zarówno do odcinania, jak i automatycznej regulacji przepływu w aplikacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VFL41.65 posiada oznaczenie CE i podlega dyrektywie ciśnieniowej PED 2014/68/UE; dla DN 65 zaklasyfikowany do kategorii I, moduł A.
• Klapa odcinająca jest przeznaczona wyłącznie do pracy w instalacjach z dopuszczonymi mediami: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze.
• Dopuszczalna temperatura czynnika wynosi od -20 do 120 °C. Kontakt z gorącym lub zimnym medium oraz elementami instalacji może spowodować obrażenia.
• Ciśnienie nominalne dla modelu VFL41.65 wynosi PN 16, a dopuszczalne ciśnienie robocze 1600 kPa (16 bar). Nie przekraczać parametrów roboczych podanych przez producenta.
• Model VFL41.65 należy stosować wyłącznie w aplikacjach PN 10 lub PN 16, zgodnie z dokumentacją producenta.
• Montaż należy wykonywać zgodnie z instrukcją producenta. Śruby połączeniowe należy najpierw dokręcić lekko, a następnie dokręcać przeciwlegle parami / krzyżowo.
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Przepływ przez klapę VFL41.65 może zachodzić z obu kierunków.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia, ręcznie lub za pomocą sygnału sterującego, jeśli współpracuje z siłownikiem.
• Przed wykonaniem prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, upuścić ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji.
• Ponowne uruchomienie jest dopuszczalne tylko po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego, jeśli są stosowane.
• W przypadku montażu z siłownikiem należy zachować wymagane położenie montażowe zgodne z dokumentacją producenta oraz zapewnić minimalny odstęp serwisowy większy niż 200 mm od ściany lub stropu.
• Produkt należy utylizować zgodnie z obowiązującymi przepisami i nie wyrzucać wraz z odpadami komunalnymi.
• Podane parametry techniczne obowiązują przy stosowaniu siłowników Siemens wskazanych przez producenta; użycie siłowników innych producentów powoduje utratę gwarancji.
