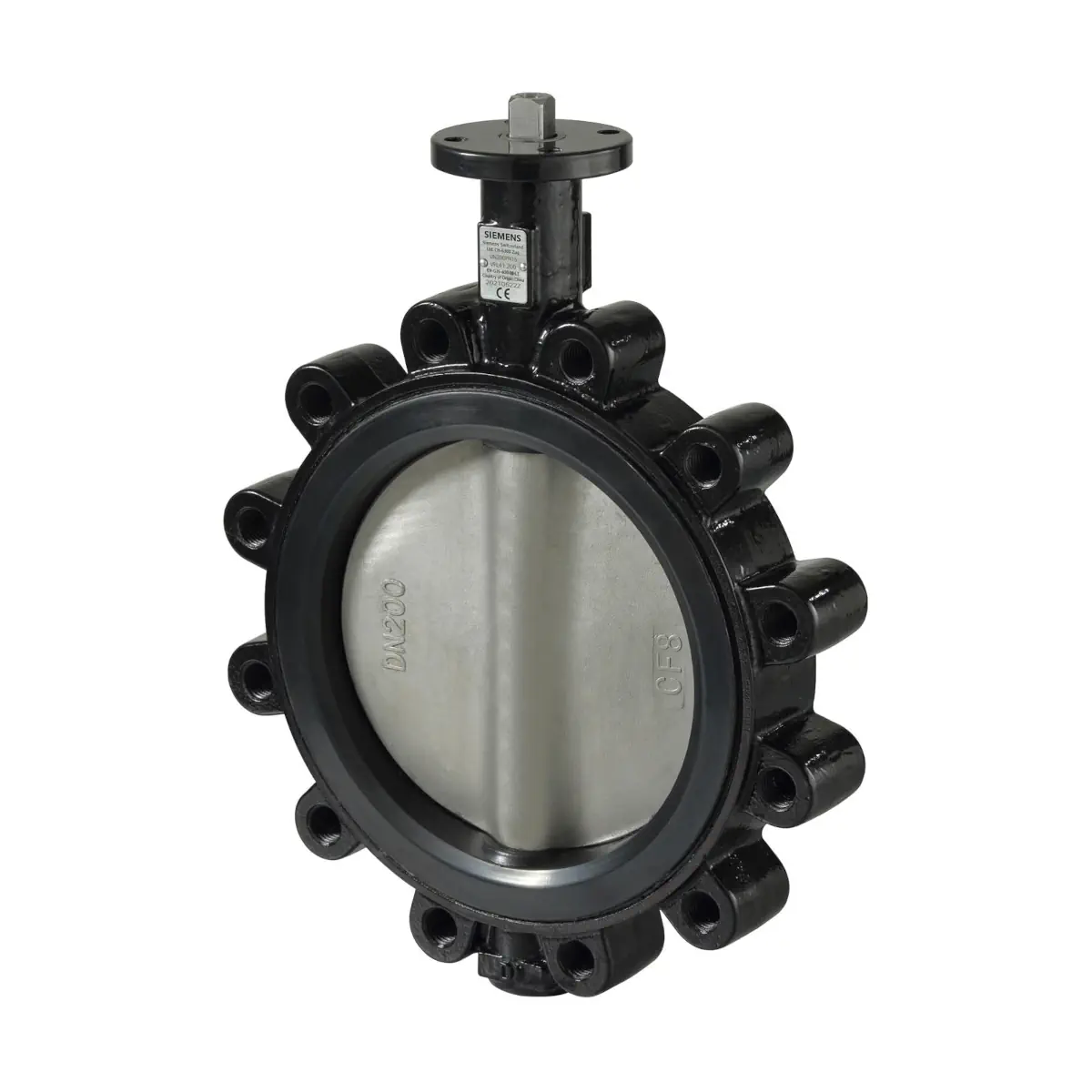

VFL41.80 Klapa odcinająca, PN16, DN80, kvs 260 m3/h, współpracuje z SQL36E50F05 lub SAL..T40

Siemens VFL41.80 to klapa odcinająca (klapa motylkowa) z rodziny Acvatix™, przeznaczona do pracy jako zawór regulacyjny lub odcinający w instalacjach HVAC. Model w wykonaniu DN 80 jest przystosowany do montażu pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005 i zapewnia szczelne zamykanie zgodnie z EN 12266-1 (poziom nieszczelności A). Klapa ma Kvs = 260 m³/h i nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VFL41.80
• Symbol magazynowy: S55235-V152
• Typ: klapa odcinająca (PN6/10/16 – seria VFW41../VFL41..)
• Średnica nominalna: DN 80
• Przyłącza kołnierzowe (montaż międzykołnierzowy): PN 10 / PN 16 wg ISO 7005
• Kvs: 260 m³/h
• Szczelność zamknięcia: EN 12266-1, klasa szczelności A
• Kołnierz do siłownika / nastawnika (EN ISO 5211): F04
• Kąt obrotu (praca): 90°
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Bezobsługowa: nie wymaga konserwacji

Zastosowanie

Klapa VFL41.80 może być sterowana automatycznie (siłownikiem) lub ręcznie i jest przeznaczona do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Medium i warunki pracy

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Ciśnienie nominalne: PN 16 wg EN 1333

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT
• Korpus w kształcie pierścienia z ułożyskowaniem wału; kołnierze pokryte uszczelnieniem, co zapobiega kontaktowi czynnika z korpusem.

Siłowniki i sterowanie

Klapa VFL41.80 może współpracować z siłownikami elektromechanicznymi: SAL.., SQL36E.., SQL341E.. lub SQL361E... Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapach serii VFL41...

Wyposażenie dodatkowe (obsługa ręczna)

• ASK41NF05SP – nastawnik ręczny do klap VFW41.. / VFL41.. o średnicy DN 80…DN 125, z blokowaną dźwignią (pozycje krańcowe 0 i 90°) oraz precyzyjnym ustawianiem klapy co 10°; posiada barierę przeciw-kondensacyjną i umożliwia prosty montaż.

Montaż i wskazówki instalacyjne

• Montaż: pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005.
• Szerokość całkowita: DIN EN 558, szereg 20.
• Kierunek przepływu: przez klapę może zachodzić z obydwu kierunków.
• Uwaga (uruchomienie): aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Uszczelnienia: nie stosować żadnych dodatkowych uszczelnień kołnierzowych.

Dane techniczne (skrót)

• DN: 80
• PN (przyłącza): PN 10 / PN 16
• Kvs: 260 m³/h (dla zimnej wody 5…30 °C przy spadku ciśnienia 100 kPa i całkowicie otwartej klapie)
• Kąt obrotu (praca): 90°
• Poziom nieszczelności: EN 12266-1, klasa A
• Temperatura czynnika: –20…120 °C
• Maks. ciśnienie robocze: 16 bar
• Kołnierz siłownika: EN ISO 5211, F04
• Masa: 4,9 kg

Podsumowanie

Siemens VFL41.80 to solidna, bezobsługowa klapa odcinająca DN 80 o wysokiej szczelności zamknięcia (klasa A), przeznaczona do pracy w instalacjach HVAC z szeroką gamą mediów (woda grzewcza/chłodnicza, solanka, powietrze) w zakresie –20…120 °C. Montaż międzykołnierzowy PN 10 / PN 16, standard EN ISO 5211 F04 oraz możliwość współpracy z siłownikami Siemens ułatwiają dobór i integrację w automatyce budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VFL41.80 posiada oznaczenie CE zgodnie z PED 2014/68/EU dla urządzeń ciśnieniowych.
• Klapa odcinająca jest przeznaczona wyłącznie do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz do dopuszczonych mediów: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi oraz powietrze.
• Stosować wyłącznie w dopuszczalnych parametrach pracy dla modelu VFL41.80: DN80, PN10/16, dopuszczalne ciśnienie robocze 1600 kPa (16 bar), temperatura czynnika od -20 do +120°C.
• Produkt należy montować wyłącznie pomiędzy kołnierzami PN10 lub PN16 zgodnie z ISO 7005. Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Montaż wykonywać zgodnie z instrukcją producenta. Śruby montażowe należy najpierw lekko dokręcić, a następnie dokręcać przeciwlegle parami (krzyżowo).
• Przepływ przez klapę może zachodzić z obu kierunków.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia, ręcznie lub za pomocą sygnału sterującego.
• W przypadku prac serwisowych przy klapie, siłowniku lub łączniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przewody elektryczne należy odłączyć od zacisków. Ponowne uruchomienie jest dopuszczalne tylko po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego.
• Przy współpracy z siłownikiem należy zachować dopuszczalne położenie montażu wskazane przez producenta: z siłownikiem SQL36E.. położenie dowolne, z siłownikiem SAL..T20/T40 od pionowego do poziomego.
• Urządzenie należy utylizować zgodnie z odpowiednią Dyrektywą Europejską jako zużyty sprzęt i nie wyrzucać z odpadami komunalnymi. Przestrzegać lokalnych przepisów dotyczących utylizacji.
• Podane dane techniczne obowiązują przy stosowaniu siłowników Siemens wymienionych przez producenta. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
