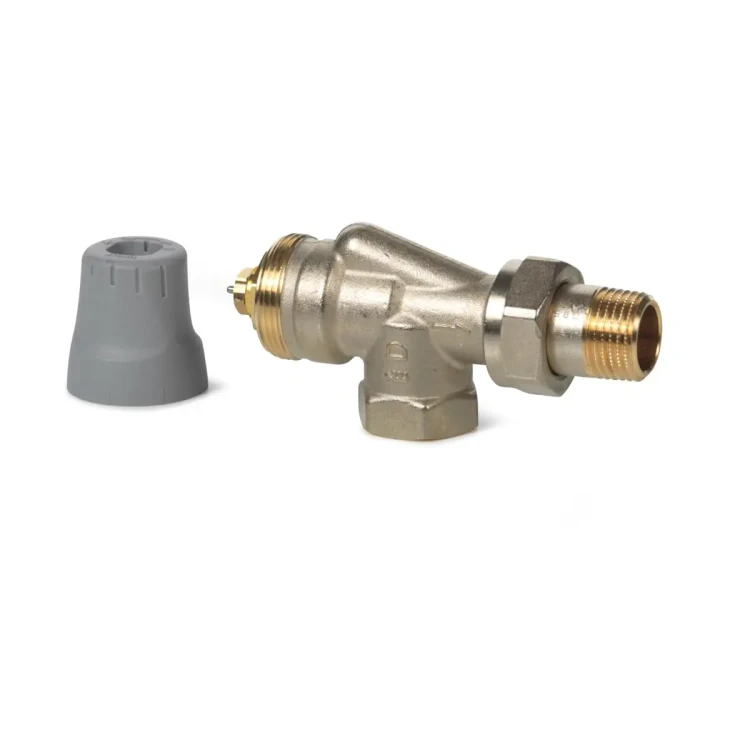

VUN210 Zawór grzejnikowy kątowy specjalny wg NF, PN10, DN10, kv 0,09..0,63 m3/h, przyłącza Rp/R 3/8, współpracuje z STA.., SSA.., RTN..

VUN210 to kątowy zawór grzejnikowy specjalny z serii ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych (norma NF). Zawór posiada nastawę wstępną wartości kv (5 pozycji + N – pełne otwarcie), a korpus wykonany jest z mosiądzu, matowo niklowanego. Dostarczany jest wraz z pokrętłem / osłoną ochronną i może współpracować z głowicami termostatycznymi oraz siłownikami Siemens do regulacji temperatury w pojedynczych pomieszczeniach lub strefach.

Najważniejsze cechy

• Producent: Siemens
• Model: VUN210
• Typ: zawór grzejnikowy kątowy specjalny
• Instalacja: 2-rurowe instalacje grzewcze (norma NF)
• Średnica nominalna: DN10
• Wartość kvs (bez siłownika, N): 0,60 m³/h
• Nastawa wstępna kv: 5 pozycji + N (pełne otwarcie)
• Zgodność: EN 215 (EN 215-1)
• Dławica zaworu: wymienna podczas pracy instalacji (bez narzędzi)
• Wykonanie korpusu: mosiądz, matowy niklowany
• Przyłącza gwintowane: Rp/R wg ISO 7/1 oraz gwint G wg ISO 228/1
• W zestawie: pokrętło / osłona ochronna

Zastosowanie

Zawór VUN210 stosowany jest w wodnych instalacjach grzewczych do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05
• Siłowniki elektromechaniczne (wersje HF): SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Budowa i działanie

Natężenie przepływu może mieć ustawioną nastawę wstępną dzięki kryzie zaworu. Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, która ustawiana jest za pomocą osłony ochronnej.

• Nastawa fabryczna: N (pełne otwarcie)
• Regulacja kv: wybór jednej z 5 pozycji + N; osłona ochronna może być obracana o 180°

Nastawa wstępna – wartości kv

kv określa przepływ objętościowy wody V̇100 [m³/h] przy spadku ciśnienia na zaworze Δpv100 = 1 bar.

Zakres regulacji z głowicami termostatycznymi RTN..

Zakres regulacji z siłownikami SSA.. i STA..40..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca, woda z glikolem propylenowym, woda z glikolem etylenowym < 30%; zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia Δpmax: 60 kPa (0,6 bar)
• Zalecany zakres spadku ciśnienia Δpv100: 5…20 kPa (0,05…0,2 bar)
• Skok (min.): 1,2 mm
• Zgodność RoHS: zgodny
• Zgodność EAC: Euroazjatycka zgodność

Materiały

• Korpus zaworu: mosiądz, matowy niklowany
• Śrubunek: mosiądz, matowy niklowany
• Osłona ochronna: polipropylen
• Pierścień: EPDM, NBR

Przyłącza, wymiary i waga (VUN210)

• Gwint Rp: 3/8"
• Gwint R: 3/8B
• Gwint G: 5/8"
• Wymiary [mm]: A = 51, B = 22, C = 60, D = 25, E = 35
• Waga: 0,285 kg

Wyposażenie dodatkowe

• ATN2: zabezpieczenie przed demontażem
• ATN4: pokrętło

Podsumowanie

Siemens VUN210 to solidny, specjalny zawór grzejnikowy kątowy DN10 z nastawą wstępną kv, zaprojektowany do precyzyjnej regulacji temperatury w pomieszczeniach w 2-rurowych instalacjach grzewczych. Matowo niklowany korpus z mosiądzu, zgodność z EN 215 oraz możliwość współpracy z głowicami RTN.. i siłownikami Siemens czynią go praktycznym wyborem do instalacji wymagających stabilnej i powtarzalnej regulacji przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór grzejnikowy VUN210 jest zgodny z normą EN 215.
• Produkt jest zgodny z RoHS.
• Produkt posiada zgodność EAC (Euroazjatycka zgodność).
• Produkt podlega dyrektywie PED 2014/68/EU jako osprzęt ciśnieniowy, grupa płynów 2, do DN 40; zgodnie z dokumentacją nie podlega oznaczaniu CE na podstawie art. 4 ust. 3 (uznana praktyka inżynierska).
• Montaż należy wykonywać zgodnie z instrukcją producenta wydrukowaną na opakowaniu oraz z zachowaniem dopuszczalnych sposobów i warunków montażu.
• Przed montażem należy zwrócić uwagę na znak umieszczony na korpusie zaworu od strony króćca wylotowego i zamontować zawór zgodnie z oznaczeniami producenta.
• Zawór dostarczany jest z nastawą wstępną ustawioną na N (pełne otwarcie). Nastawę wstępną wartości kv należy ustawiać zgodnie z dokumentacją producenta.
• Aby zapewnić prawidłowe działanie, zawór VUN210 należy stosować wyłącznie w wodnych instalacjach grzewczych 2-rurowych oraz z kompatybilnymi głowicami termostatycznymi RTN.., siłownikami elektromechanicznymi SSA.., siłownikami elektrotermicznymi STA..3.. lub siłownikami sterowanymi radiowo SSA955.
• Dane techniczne gwarantowane są wyłącznie przy stosowaniu zaworu z siłownikami lub głowicami Siemens wymienionymi przez producenta. Stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Produkt przeznaczony jest do pracy z dopuszczonymi czynnikami: wodą zimną i gorącą oraz wodą z glikolem etylenowym lub propylenowym o stężeniu poniżej 30%. Zalecana jakość wody zgodnie z VDI 2035.
• Nie przekraczać parametrów pracy określonych przez producenta: ciśnienie nominalne PN10, dopuszczalne ciśnienie robocze 1000 kPa (10 bar), maksymalny spadek ciśnienia 60 kPa (0,6 bar), temperatura czynnika 1…120 °C.
• Podczas eksploatacji z gorącym czynnikiem zawór i przylegające elementy instalacji mogą osiągać wysoką temperaturę. Należy zachować ostrożność, aby uniknąć oparzeń.
• Aby chronić zawór przed zanieczyszczeniami, producent zaleca stosowanie filtra w instalacji grzewczej.
• Zawór jest urządzeniem bezobsługowym. W przypadku przeciekania można wymienić dławicę zaworu; sam zawór nie podlega naprawie i w razie uszkodzenia musi zostać wymieniony w całości.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi i obowiązującymi przepisami dotyczącymi złomowania poszczególnych elementów.

Pliki do pobrania:
VUN210 Karta katalogowa
