VUN215 Zawór grzejnikowy kątowy specjalny wg NF, PN10, DN15, kv 0,10..0,89 m3/h, przyłącza Rp/R 1/2, współpracuje z STA.., SSA.., RTN..

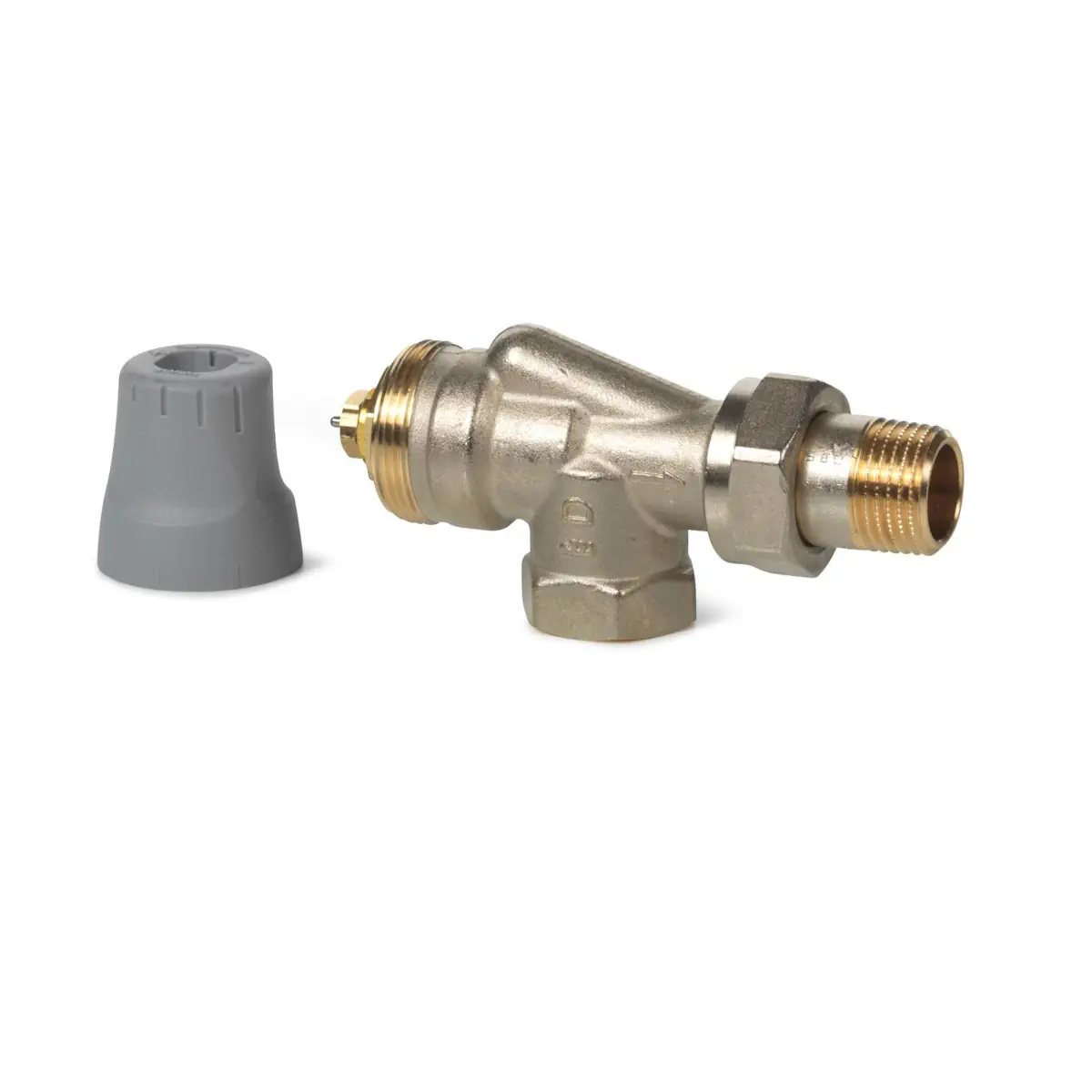

Siemens VUN215 to specjalny zawór grzejnikowy kątowy z serii ACVATIX™, przeznaczony do 2-rurowych instalacji grzewczych (norma NF) i zgodny z EN 215-1. Zawór posiada nastawę wstępną wartości kv (5 pozycji + N – pełne otwarcie), co ułatwia hydrauliczne zrównoważenie instalacji i stabilną regulację temperatury w pojedynczych pomieszczeniach lub strefach. Korpus wykonano z mosiądzu, matowo niklowanego, a zawór dostarczany jest z pokrętłem / osłoną ochronną.

Najważniejsze cechy

• Producent: Siemens
• Model: VUN215
• Typ: zawór grzejnikowy kątowy specjalny
• Instalacja: 2-rurowe instalacje grzewcze (norma NF)
• Zgodność: EN 215-1
• Średnica nominalna: DN15
• Korpus: mosiądz, matowy niklowany
• Nastawa wstępna: regulacja kv (pozycje 1…5 + N), realizowana osłoną ochronną
• Wartość kvs (bez siłownika): 0,77 m³/h
• Przyłącza gwintowane: Rp/R wg ISO 7/1 oraz gwint G wg ISO 228/1
• Dławica: możliwość wymiany podczas pracy instalacji (bez narzędzi)

Zastosowanie

Zawór VUN215 stosowany jest w wodnych instalacjach grzewczych do regulacji i ograniczania temperatury w pojedynczych pomieszczeniach lub strefach. Zalecany jest do wszystkich pomieszczeń, szczególnie tam, gdzie występują zyski ciepła lub wymagane są różne poziomy temperatury.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektromechaniczne: SSA131 / SSA331 / SSA161.05
• Siłowniki elektromechaniczne: SSA151.05HF / SSA161.05HF
• Siłowniki elektromechaniczne sterowane radiowo: SSA955
• Siłowniki elektrotermiczne: STA..40..

Budowa i działanie

Natężenie przepływu może być ustawione dzięki kryzie zaworu (nastawa wstępna). Pełen skok jest zagwarantowany niezależnie od nastawy wstępnej, która ustawiana jest za pomocą osłony ochronnej.

• Zgodność z EN 215
• Nastawa wstępna realizowana na jednej z 5 pozycji + N (pełne otwarcie)
• Osłona ochronna może być obracana o 180°
• Dławica wymienna podczas pracy instalacji (bez narzędzi)

Nastawa wstępna – wartości kv dla VUN215

Wartość kv określa przepływ objętościowy wody V₁₀₀ [m³/h] przy spadku ciśnienia na zaworze Δp_v100 równym 1 bar. Poniżej zestawiono wartości kv dla poszczególnych nastaw (1…5 oraz N – pełne otwarcie) dla VUN215.

Z głowicami termostatycznymi RTN..

Z siłownikami SSA.. i STA..40..

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda zimna i gorąca; woda z glikolem propylenowym; woda z glikolem etylenowym < 30%; zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: 1…120 °C
• Dopuszczalne ciśnienie robocze: 1000 kPa (10 bar)
• Maks. spadek ciśnienia: Δp_max = 60 kPa (0,6 bar)
• Zalecany spadek ciśnienia na zaworze: Δp_v100 = 5…20 kPa (0,05…0,2 bar)
• Skok: min. 1,2 mm
• Materiały: korpus i śrubunek – mosiądz, matowy niklowany; osłona ochronna – polipropylen; pierścień – EPDM, NBR
• Długość zabudowy: EN 215

Wymiary i przyłącza (VUN215)

• DN: 15
• Wymiary [mm]: A = 57, B = 27, C = 61, D = 26, E = 35
• Gwinty [cale]: Rp = 1/2, R = 1/2B, G = 3/4
• Waga: 0,330 kg

Wyposażenie dodatkowe (opcjonalnie)

• ATN2: zabezpieczenie przed demontażem
• ATN4: pokrętło
• AVN15-15: łączniki samozaciskowe (przyłącze od strony zaworu 1/2, Ø rury od strony instalacji 15 mm)
• AVN15-A16: łączniki samozaciskowe (przyłącze od strony zaworu 1/2, Ø rury od strony instalacji 16 x 2)

Wskazówki eksploatacyjne

• Zawór dostarczany jest z nastawą wstępną ustawioną na N (pełne otwarcie).
• Zawór jest bezobsługowy.
• W przypadku przeciekania można wymienić dławicę zaworu.
• Zawór nie podlega naprawie i w razie uszkodzenia powinien zostać wymieniony w całości.

Podsumowanie

Siemens VUN215 to solidny, specjalny zawór grzejnikowy kątowy DN15 z nastawą wstępną kv, zaprojektowany do precyzyjnej regulacji w 2-rurowych instalacjach grzewczych. Matowo niklowany korpus z mosiądzu, możliwość wymiany dławicy podczas pracy instalacji oraz szeroki zakres nastaw przepływu sprawiają, że VUN215 jest praktycznym rozwiązaniem do stabilnej i komfortowej regulacji temperatury w pomieszczeniach.
