VVF42.25-10 Zawór przelotowy kołnierzowy, PN16, DN25, kvs 10 m3/h, współpracuje z SAX.., SKD.., SKB..

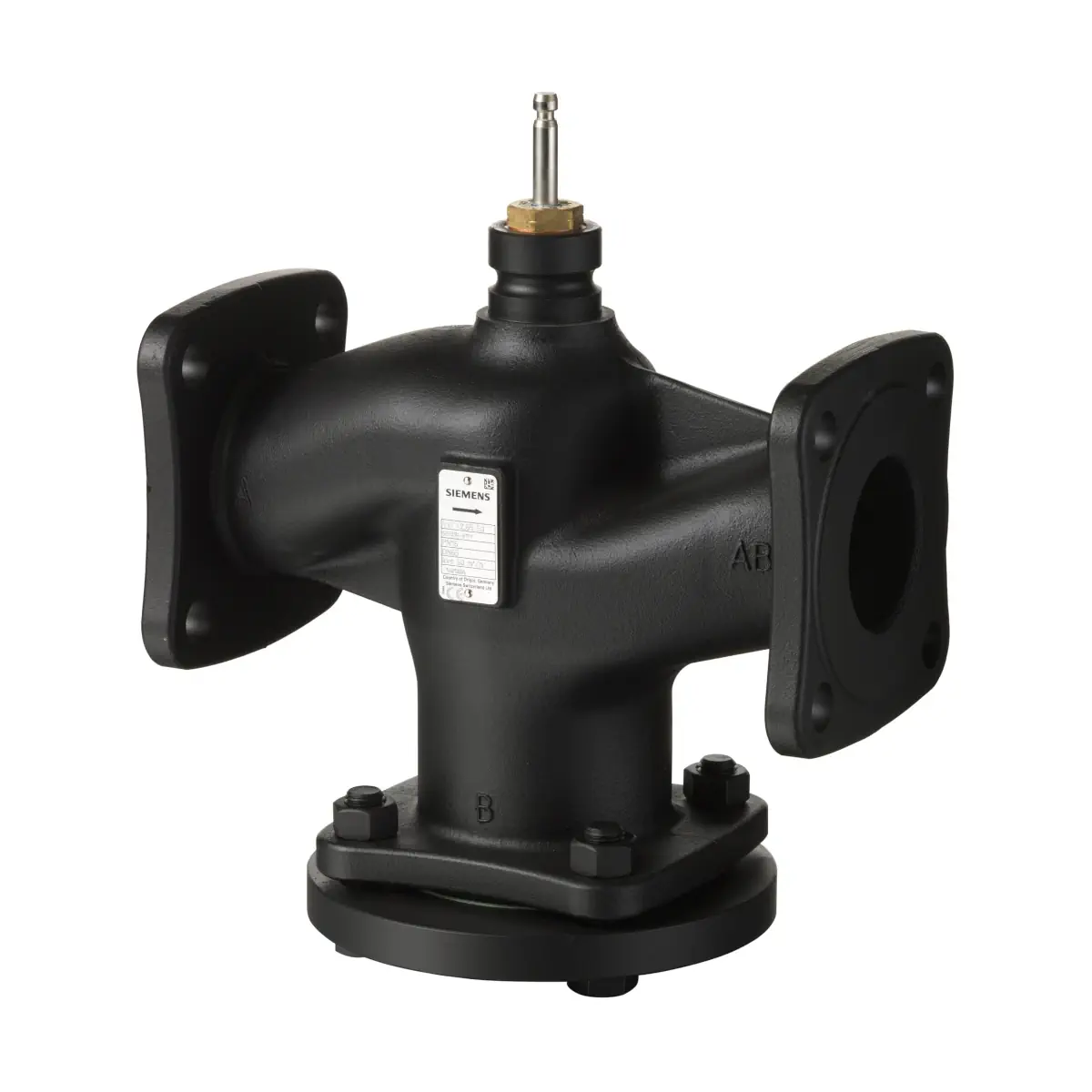

VVF42.25-10 to kołnierzowy zawór przelotowy (2-drogowy) PN16 z serii Siemens ACVATIX™, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych i chłodniczych. Wersja ta ma średnicę DN 25 oraz współczynnik przepływu kvs 10 m³/h. Zawór jest przystosowany do czynników o temperaturze -10…150 °C i do pracy w zamkniętych obiegach hydraulicznych (z uwzględnieniem ryzyka kawitacji).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF42.25-10
• Typ: zawór przelotowy kołnierzowy (2-drogowy)
• Klasa ciśnienia: PN16
• Średnica nominalna: DN 25
• kvs: 10 m³/h
• Zakres temperatury czynnika: -10…150 °C
• Kołnierz: typ 21, wykonanie B
• Charakterystyka zaworu (zawór przelotowy): 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Skok nominalny (dla DN 25): 20 mm
• Zamykanie: przeciwnie do ciśnienia (dla płynów)
• Korpus zaworu: żeliwo szare EN-GJL-250
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz / brąz

Zastosowanie

VVF42.25-10 jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach ciepłowniczych lub chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Czynniki robocze i temperatura

• Zimna woda: 1…25 °C
• Gorąca woda niskiej temperatury: 1…130 °C
• Gorąca woda wysokiej temperatury: 130…150 °C
• Woda z dodatkiem środka przeciwzamarzaniowego: -10…150 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Solanka: -10…150 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…150 °C

Współpraca z siłownikami

Zawór VVF42.25-10 (skok 20 mm) może współpracować z siłownikami Siemens:

• SAX.. (elektromechaniczne)
• SKD.. (elektrohydrauliczne)
• SKB.. (elektrohydrauliczne)

Dane montażowe i wymiary (DN 25)

• Numer magazynowy: S55204-V105
• Masa: 5,4 kg
• Długość zabudowy L1: 160 mm
• Wymiary kołnierza: ØD 115 mm, ØD1 65 mm, ØD2 14 mm (4x)

Wskazówki projektowe i uruchomienie

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika zmniejsza obciążenie dławicy trzpienia).
• Filtr / odmulacz: zalecany przed zaworem w celu ochrony przed zanieczyszczeniami (np. odpryskami spawalniczymi).
• Kawitacja: można jej unikać przez ograniczenie różnicy ciśnienia na zaworze zależnie od temperatury czynnika i ciśnienia wstępnego.
• Uruchomienie: zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• Uwaga konstrukcyjna: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego.

Dostawa

• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Zawory, siłowniki i wyposażenie dodatkowe są dostarczane w oddzielnych opakowaniach.

Podsumowanie

Siemens VVF42.25-10 to solidny, kołnierzowy zawór przelotowy PN16 o parametrach DN 25 i kvs 10 m³/h, przeznaczony do regulacji i odcinania przepływu w instalacjach HVAC w zakresie temperatur czynnika -10…150 °C. Żeliwny korpus EN-GJL-250, precyzyjnie wykonane gniazdo oraz możliwość współpracy z siłownikami Siemens (skok 20 mm) czynią go sprawdzonym wyborem do zastosowań kotłowych, ciepłowniczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy przelotowy Siemens VVF42.25-10, PN16, DN25, do stosowania wyłącznie zgodnie z dokumentacją producenta.
• Dla modelu VVF42.25-10 dopuszczalna temperatura czynnika wynosi od -10 do +150 °C, przy czym dla czynników o temperaturze poniżej 0 °C należy zastosować podgrzewacz trzpienia ASZ6.6.
• Produkt jest przeznaczony do zamkniętych obiegów hydraulicznych; podczas doboru i eksploatacji należy uwzględnić ryzyko kawitacji.
• Zawór może być instalowany, uruchamiany i serwisowany wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać bez podłączonego zasilania. Jeśli zawór współpracuje z siłownikiem, zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika.
• Przed uruchomieniem należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• Nie używać zaworu jako punktu stałego ani elementu do podparcia instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawania i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy przewidzieć filtr zanieczyszczeń lub odmulacz.
• Zawory odcinające instalacji wolno otworzyć dopiero po całkowitym i prawidłowym zamontowaniu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Podczas demontażu i prac serwisowych należy zamknąć zawory odcinające, wyłączyć pompę, odłączyć zasilanie elektryczne, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej ostygnięcia. Siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony; kontakt z nagrzanymi częściami może spowodować oparzenia.
• Nie izolować termicznie uchwytu / konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Montaż kołnierzowy wykonywać z użyciem odpowiedniej uszczelki między kołnierzami. Śruby należy dokręcać krzyżowo w trzech etapach: 25%, 50% i 100% maksymalnego momentu dokręcania, a po osiągnięciu temperatury pracy dokręcić ponownie momentem maksymalnym zgodnym z dokumentacją.
• Model VVF42.25-10 jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek; do bezpiecznego montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją.
• Produkt jest przeznaczony do stosowania z mediami dopuszczonymi przez producenta. Nie stosować z wodą demineralizowaną ani dejonizowaną.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami i wymaganiami dotyczącymi złomowania elementów instalacyjnych.
• Dla zaworów o średnicy DN25 producent wskazuje brak oznaczenia CE w zakresie dyrektywy ciśnieniowej 2014/68/UE zgodnie z art. 4 ust. 3 (uznana praktyka inżynierska).
