VVF63.100-125 Zawór przelotowy kołnierzowy, PN40, DN100, kvs 125 m3/h, współpracuje z SKC..

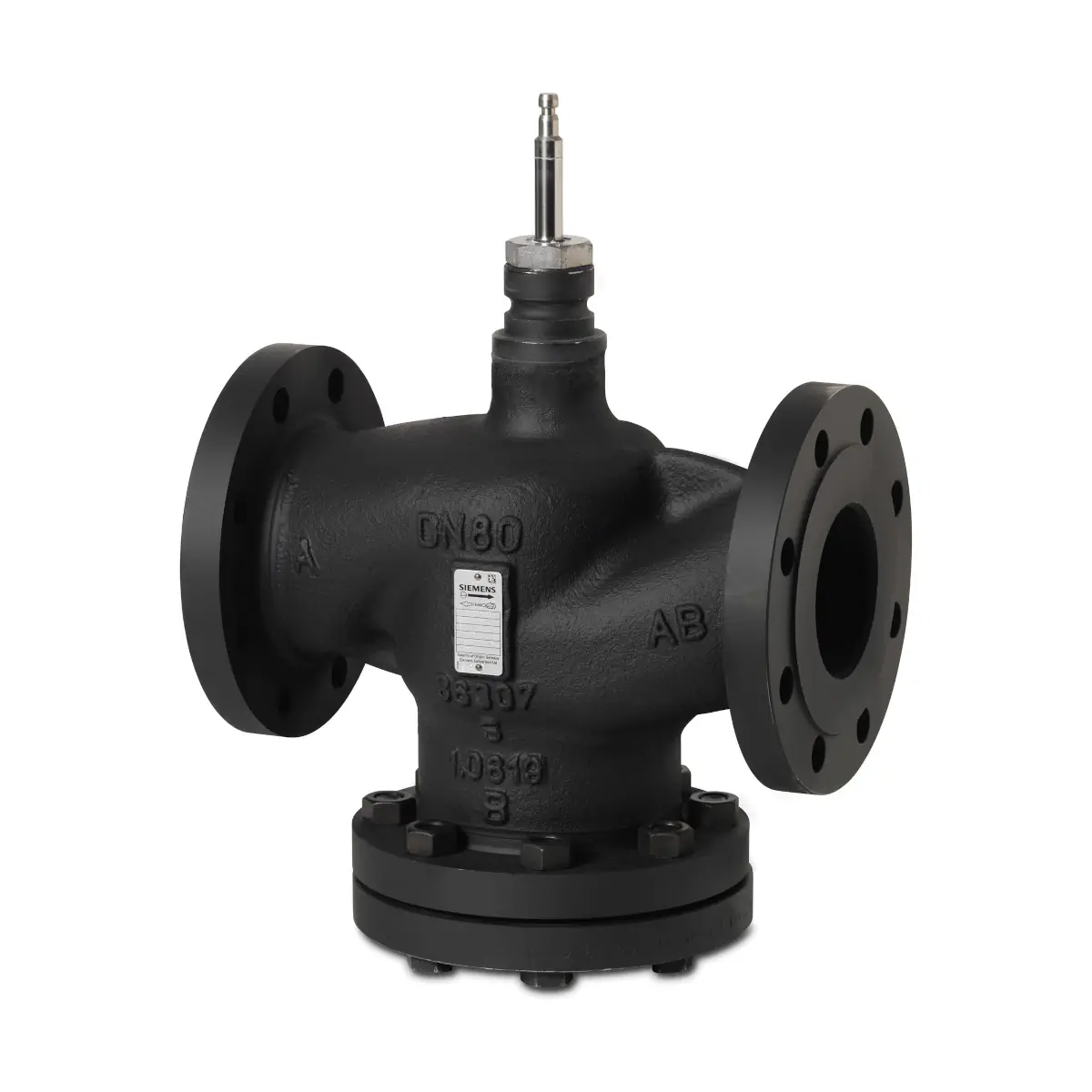

VVF63.100-125 to wysokiej klasy kołnierzowy zawór przelotowy (2‑drogowy) z rodziny Siemens ACVATIX™, przeznaczony do pracy w instalacjach grzewczych, chłodniczych i technologicznych. Wykonanie PN40 oraz korpus ze staliwa GP240GH umożliwiają zastosowanie z czynnikami o szerokim zakresie temperatur, w tym także z parą. Model ma średnicę DN100 i przepływ nominalny kvs 125 m³/h, a do współpracy przewidziano siłowniki elektrohydrauliczne Siemens.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: VVF63.100-125
• Typ: zawór kołnierzowy przelotowy (2‑drogowy) – zawór regulacyjny lub odcinający
• Klasa ciśnienia: PN40
• DN: 100
• kvs: 125 m³/h
• Iloraz szerokości zakresów (Sv): > 100
• Skok nominalny: 40 mm (dla DN ≥ 65)
• Korpus zaworu: staliwo GP240GH
• Trzpień / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia: stal nierdzewna, FEPM (bez silikonu)
• Kołnierz zaślepiający (VVF..): P265GH
• Kołnierz: typ 21, wykonanie B

Zastosowanie

Zawór VVF63.100-125 jest przeznaczony do stosowania jako zawór regulacyjny lub odcinający m.in. w:

• instalacjach kotłowych,
• instalacjach ciepłowniczych lub chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Czynniki i zakres temperatur

• Temperatura czynnika (VVF63..): -25…220 °C
• Woda / woda chłodząca: w typowych zakresach dla zimnej i gorącej wody oraz obiegów otwartych
• Woda z dodatkiem środka przeciw zamarzaniu, solanki: możliwe także dla temperatur ujemnych (wymagania poniżej)
• Para nasycona: 100…220 °C
• Para przegrzana: 120…220 °C (minimalna suchość przed zaworem: 0,98)
• Oleje grzewcze: 20…220 °C (na bazie oleju mineralnego)
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…130 °C

Dobór siłownika i parametry różnicy ciśnienia

VVF63.100-125 ma skok 40 mm i jest przeznaczony do współpracy z siłownikami elektrohydraulicznymi Siemens SKC.. (skok 40 mm, siła znamionowa 2800 N).

• Maks. dopuszczalna różnica ciśnienia zamknięcia Δps (z siłownikiem SKC..): 300 kPa
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym Δpmax (z siłownikiem SKC..): 250 kPa

Kierunek przepływu

• Płyny: preferowany kierunek przepływu A–AB (dla cichej pracy i wysokich wartości kvs)
• Para: wyłączny kierunek przepływu AB–A

Szczelność i charakterystyka

• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)
• Charakterystyka zaworu: zgodnie z VDI 2173

Wyposażenie dodatkowe (opcjonalne)

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia – wymagany do czynników o temperaturze < 0°C
• Dławica uszczelniająca trzpienia (dla DN65…150): 4 679 5629 0 – przy stosowaniu podgrzewacza trzpienia i czynnikach o temperaturze poniżej -5°C należy bezwzględnie wymienić dławicę uszczelniającą. Z tą dławicą zawór może być stosowany do wody, wody z dodatkami przeciwzamarzaniowymi i solanek w zakresie -25…150°C.

Wskazówki projektowe i montażowe

• Preferowane miejsce montażu: na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia)
• Ochrona instalacji: zalecany filtr zanieczyszczeń lub odmulacz przed zaworem
• Kawitacja: możliwość ograniczenia przez dobór/ograniczenie różnicy ciśnienia na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego)
• Uwaga konstrukcyjna: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego

Dostawa i kompletacja

• Numer magazynowy (VVF63.100-125): S55210-V116
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF63.100-125 to solidny zawór kołnierzowy DN100 o przepływie kvs 125 m³/h i klasie PN40, przeznaczony do wymagających instalacji grzewczych, chłodniczych oraz do pracy z parą i innymi czynnikami w szerokim zakresie temperatur. W połączeniu z siłownikiem SKC.. zapewnia niezawodne odcinanie i regulację przepływu w aplikacjach HVAC i przemysłowych.
